Двухканальное електроное зажыгание с одним оптодатчиком
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Двухканальное електроное зажыгание с одним оптодатчиком
Итак, три года тому появилась у меня ЯВА решыл я поставить на нее електрогое зажыгание.
С датчиком хола схему найти затруднений несоставило но полистав страницы и покопав глубже решыл ставить оптодатчик (чтобы небоятся магнитных полей, слетевшей клемы).
Первым опытом стало одноканальное зажыгание с двухвыводной катушкой и одним комутатором и оптодатчиком вот такого типа: http://www.motoizh.ru/modules.php?name= ... le&sid=533
Но жытедеятельность такой схемы небыла длительной, незнаю толи датчик был спаян плохо толи еще чтонебуть
Поменяв старый на заново спаяный такойже датчик был в надежде что все будет ок но нет все тоже отказ в роботе, перебои и тому подобное.
Кстати мерял что выдает датчик, то значения были далеки от значений датчика хола.....
Потом было задумано спаять два датчика и создать двухканальную систему....
Получилось даже со стандартными катушками все работало но долго радоваться непришлось, гдето через месяца полтора один датчик отказался работать на одном заводился, работал отлично, а второй неодного признака жызни. И еще одно (но) было у такой системы, больше 110 нерозгонялся, я думаю ето через родные катушки их надо поменять на низкоомные от восхода например.....
Итак, до конца мотосезона я поставил контакты и пока катаю на них.
НУ ВОТ, НАКОНЕЦ, обрыСКАВ много мотолюбительских сайтов я нашол несколько схем которые подавали надежды и решыл попробовать....
Спаял вот такой датчик: http://jawa350.at.ua/publ/2-1-0-54 но ненайдя такой оптопары как в схеме решыл заменить ейо вот таким еще одним датчиком:
http://www.motoizh.ru/modules.php?name= ... 0&thold=-1
(извините за путаницу)
Короче создал два датчика в одном.
Вот что получилось :
С датчиком хола схему найти затруднений несоставило но полистав страницы и покопав глубже решыл ставить оптодатчик (чтобы небоятся магнитных полей, слетевшей клемы).
Первым опытом стало одноканальное зажыгание с двухвыводной катушкой и одним комутатором и оптодатчиком вот такого типа: http://www.motoizh.ru/modules.php?name= ... le&sid=533
Но жытедеятельность такой схемы небыла длительной, незнаю толи датчик был спаян плохо толи еще чтонебуть
Поменяв старый на заново спаяный такойже датчик был в надежде что все будет ок но нет все тоже отказ в роботе, перебои и тому подобное.
Кстати мерял что выдает датчик, то значения были далеки от значений датчика хола.....
Потом было задумано спаять два датчика и создать двухканальную систему....
Получилось даже со стандартными катушками все работало но долго радоваться непришлось, гдето через месяца полтора один датчик отказался работать на одном заводился, работал отлично, а второй неодного признака жызни. И еще одно (но) было у такой системы, больше 110 нерозгонялся, я думаю ето через родные катушки их надо поменять на низкоомные от восхода например.....
Итак, до конца мотосезона я поставил контакты и пока катаю на них.
НУ ВОТ, НАКОНЕЦ, обрыСКАВ много мотолюбительских сайтов я нашол несколько схем которые подавали надежды и решыл попробовать....
Спаял вот такой датчик: http://jawa350.at.ua/publ/2-1-0-54 но ненайдя такой оптопары как в схеме решыл заменить ейо вот таким еще одним датчиком:
http://www.motoizh.ru/modules.php?name= ... 0&thold=-1
(извините за путаницу)
Короче создал два датчика в одном.
Вот что получилось :
- Вкладення
-

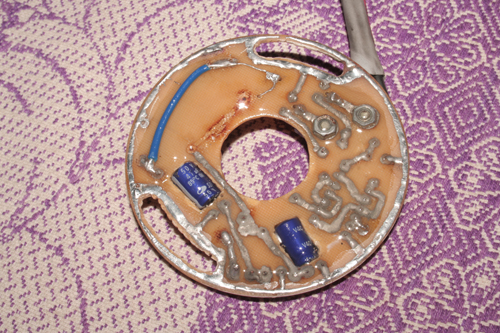

- Вид снизу
- Изображение 610.jpg (285.24 Кіб) Переглянуто 6360 разів
-

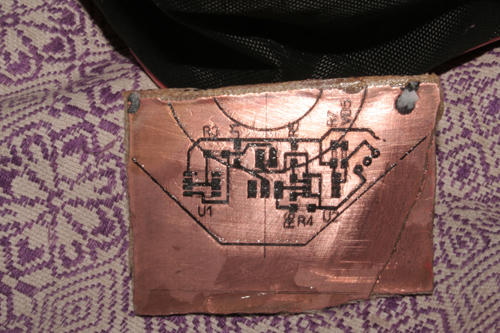

- Заготовка платы
- Изображение 601.jpg (224.45 Кіб) Переглянуто 6360 разів
-

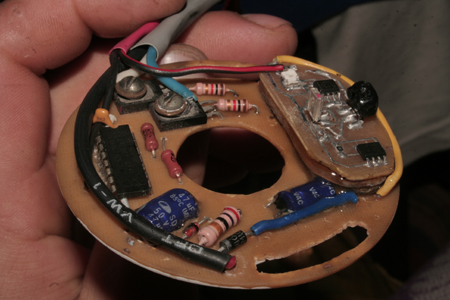

- Сверху лаком еще незалил
- Изображ11111111ение 618.jpg (138.29 Кіб) Переглянуто 6360 разів
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
На мот поставлю гдето на етой неделе отпишусь .....
На полу собрал все работает....
Вместо комутаторов и катушек подключил по лампочке на каждый канал, мигают очень красиво..... перекрываю свет от ик диода, засвечевается одна лампа, открываю инфракрасный светодиод, одна лампа тухнет а вторая загоряется .....
Мерял что выдает датчик так мультиметр показал 11.9-12.2 а на другом канале 0.32-0.65 В.
При перекрывание ИК диода каналы меняются ролями.
Спасибо авторам етих двоих датчиков с которыми я плясал...!!!!
Спасибо за внимание, про работу еще отпишусь.
Извините за ошыбки!!!
На полу собрал все работает....
Вместо комутаторов и катушек подключил по лампочке на каждый канал, мигают очень красиво..... перекрываю свет от ик диода, засвечевается одна лампа, открываю инфракрасный светодиод, одна лампа тухнет а вторая загоряется .....
Мерял что выдает датчик так мультиметр показал 11.9-12.2 а на другом канале 0.32-0.65 В.
При перекрывание ИК диода каналы меняются ролями.
Спасибо авторам етих двоих датчиков с которыми я плясал...!!!!
Спасибо за внимание, про работу еще отпишусь.
Извините за ошыбки!!!
- Вкладення
-
- Изображение 613.jpg (263.02 Кіб) Переглянуто 6358 разів
-
- Изображение 611.jpg (288.04 Кіб) Переглянуто 6358 разів
- Geser
- Гесератор-модератор
- Повідомлень: 2066
- З нами з: 31 травня 2009, 11:06
- Мотоцикл: Jawa 350 638 1988
- Звідки: Волиця - Київ - Бориспіль
- Дякував (ла): 277 разів
- Подякували: 178 разів
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Молодца.
С ФУОЗОм вяжутся, да?
А ошибки фаерфокс умеет исправлять.
С ФУОЗОм вяжутся, да?
А ошибки фаерфокс умеет исправлять.
Слава Україні!
- Dimka
- уважаемый
- Повідомлень: 681
- З нами з: 23 травня 2009, 22:17
- Мотоцикл: Jawa 634-7-00 12V
- Звідки: Шостка-Киев
- Дякував (ла): 31 раз
- Подякували: 9 разів
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Оо, молодец! С руками дружишь!
Ждем результатов испытаний.
Ждем результатов испытаний.
-
- ньюб
- Повідомлень: 3
- З нами з: 31 березня 2010, 21:58
- Мотоцикл: JAWA 350/638
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
2Юрец: История с этой БСЗ имеет продолжение? Как показала себя на мотоцикле?
С ФУОЗОм пробовал связать?
С ФУОЗОм пробовал связать?
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Продолжение имется.....
Проработало два дня без всяких проблем а потом один целиндр начал стрелять чихать и тому подобное.... причина неизвесна
Сечас паяю два датчика вот таких.. http://www.motoizh.ru/modules.php?name= ... 0&thold=-1
Зделаю двухканальную, независимую друг от друга систему думаю будет работать так как надо....
По результатам отпишусь и отфоткаюсь попоже...
С ФУОЗом невязал, еще не пробовал иметь с ним дело, но в скором будущем думаю ето изменить.!!!
Проработало два дня без всяких проблем а потом один целиндр начал стрелять чихать и тому подобное.... причина неизвесна
Сечас паяю два датчика вот таких.. http://www.motoizh.ru/modules.php?name= ... 0&thold=-1
Зделаю двухканальную, независимую друг от друга систему думаю будет работать так как надо....
По результатам отпишусь и отфоткаюсь попоже...
С ФУОЗом невязал, еще не пробовал иметь с ним дело, но в скором будущем думаю ето изменить.!!!
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком

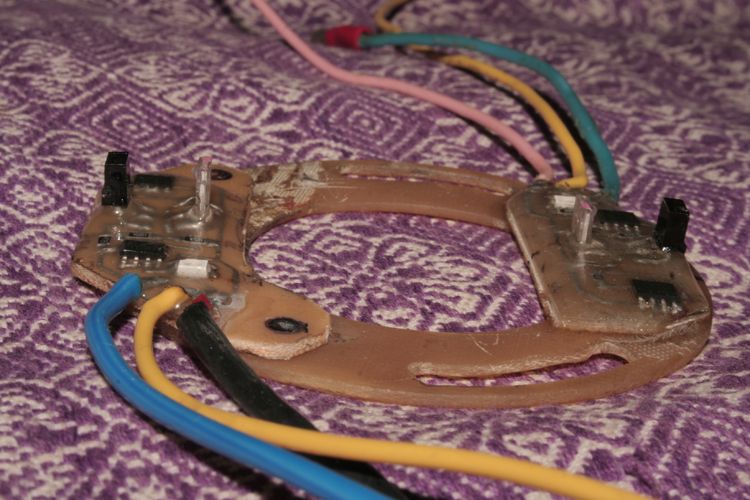

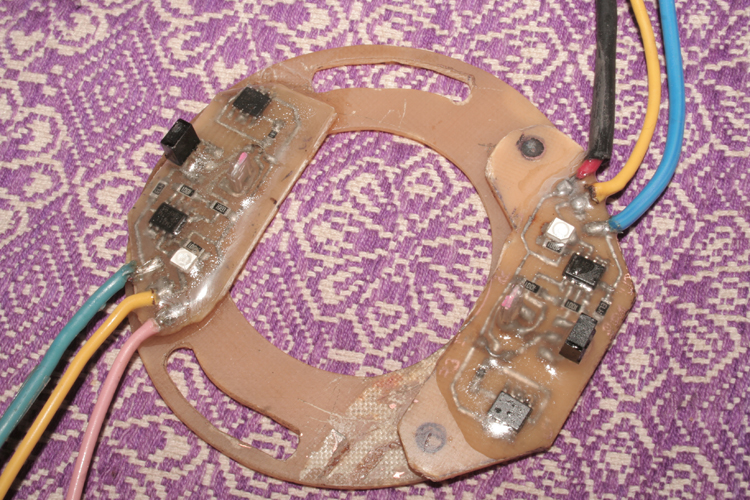

Вот и спаял......вот что получилось....
Будем пробывать ставить!!!
Будем пробывать ставить!!!
- Вкладення
-
- Изображение 009.jpg (354.43 Кіб) Переглянуто 6104 разів
-
- Изображение 008.jpg (338.45 Кіб) Переглянуто 6104 разів
-
- Изображение 001.jpg (504.3 Кіб) Переглянуто 6104 разів
-
- ньюб
- Повідомлень: 7
- З нами з: 25 січня 2011, 13:11
- Мотоцикл: Jawa 350 634.7
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Юрец,так как же показала себя в деле собранная тобой, по схеме Umki, конструкция
БСЗ?
БСЗ?
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Зима , еще неставил...... как поставлю отпишусь....
-
- ньюб
- Повідомлень: 7
- З нами з: 25 січня 2011, 13:11
- Мотоцикл: Jawa 350 634.7
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Юрец,а можешь выложить печатную схемку на двухканалку кулхацкера?Зараннее благодарен.
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком

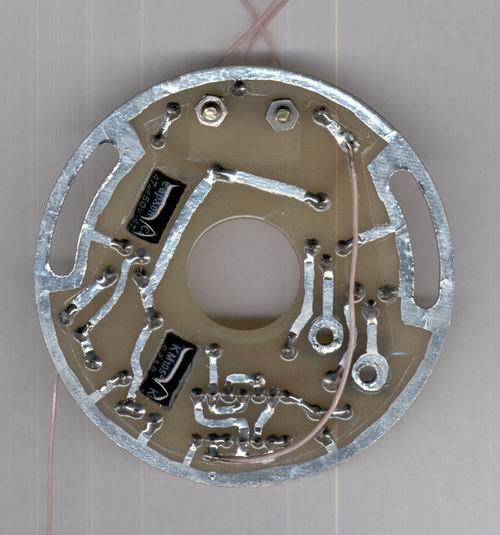

Извини но Печатку я на компе неделал. Я просто подготовил круг на коком будут стоять все елементы и просто лаком для ногтей вручную сресовал печатку с розпечатаной картинки;
Естествено меряя все елементы и подганяя печатку под них......
Естествено меряя все елементы и подганяя печатку под них......
- Вкладення
-
- 139400529.jpg (37.86 Кіб) Переглянуто 5525 разів
-
- ньюб
- Повідомлень: 7
- З нами з: 25 січня 2011, 13:11
- Мотоцикл: Jawa 350 634.7
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Ок.спасибо! Я в принципе так и хотел сначала сделать, но думал может печатка у кого найдется чтоб глаз не насиловать:). Но у меня еще есть вопросы по поводу микрухи,т.к. я с ними никогда не имел дела. Какой стороной ставить? На схеме я вижу 12 ножек, а на готовой плате задействованы 14. Ну обьясните мне дебилу почему так? Просто не хочу бездумно лепить. Разъясните мне этот момент поподробнее пожалуйста. Заранее благодарен.
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком

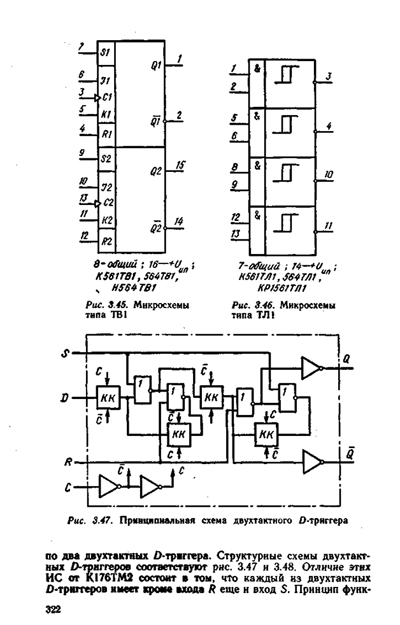

Все просто, 7-мая нога идет на общий (маса) (минус) как хотите, а 14-нога ето питание микросхемки вот и все...... а розположение ног смотри на верхнем рисунке, на цветные линии необращай внимания ето просто из другой схемы....
- Вкладення
-
- к561 тл1.jpg (44.12 Кіб) Переглянуто 5507 разів
-
- к561тл1.jpg (124.57 Кіб) Переглянуто 5507 разів
-
- ньюб
- Повідомлень: 7
- З нами з: 25 січня 2011, 13:11
- Мотоцикл: Jawa 350 634.7
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Спасибо тебе большое! Со схемкой вчера разобрался. Всё гуд! Скоро буду собирать. Только оптопару такую не найти. Буду использовать какую нибудь другую.
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Всегда пожалуста!!!!! Пробуй, собирай, отфоткаэшся и отпишишся что и как получилось, ну уж очень интересно полюбоваться на чеито ище роботы!!!!
-
- ньюб
- Повідомлень: 1
- З нами з: 06 березня 2011, 19:14
- Мотоцикл: Jawa 634/8
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
опиши пожалуйста подробнее, а то на мотоиж зайти не могу по твоим ссылкам - какие то ошибки у них
как бы тоже хотелось бы собрать для себя подобную схему - готовлю свою яву к сезону - собираю из двух убитых в г***о
как бы тоже хотелось бы собрать для себя подобную схему - готовлю свою яву к сезону - собираю из двух убитых в г***о
- Юрец
- мож че и выростит
- Повідомлень: 79
- З нами з: 10 вересня 2010, 10:06
- Мотоцикл: ЯВА 634
- Звідки: пока Хмельницкий
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
Что имено тебе описать конкретнее????????
http://www.motoizh.ru/index.php?option= ... 9&Itemid=5
и сылки должны работать.....
http://www.motoizh.ru/index.php?option= ... 9&Itemid=5
и сылки должны работать.....
- babay
- рокер
- Повідомлень: 261
- З нами з: 09 серпня 2009, 22:40
- Мотоцикл: Jawa-360
- Звідки: г-г Севастополь
- Дякував (ла): 1 раз
- Подякували: 11 разів
- Контактна інформація:
Re: Двухканальное електроное зажыгание с одним оптодатчиком
На мотоиже просто движок меняли. Уже всё работает.
