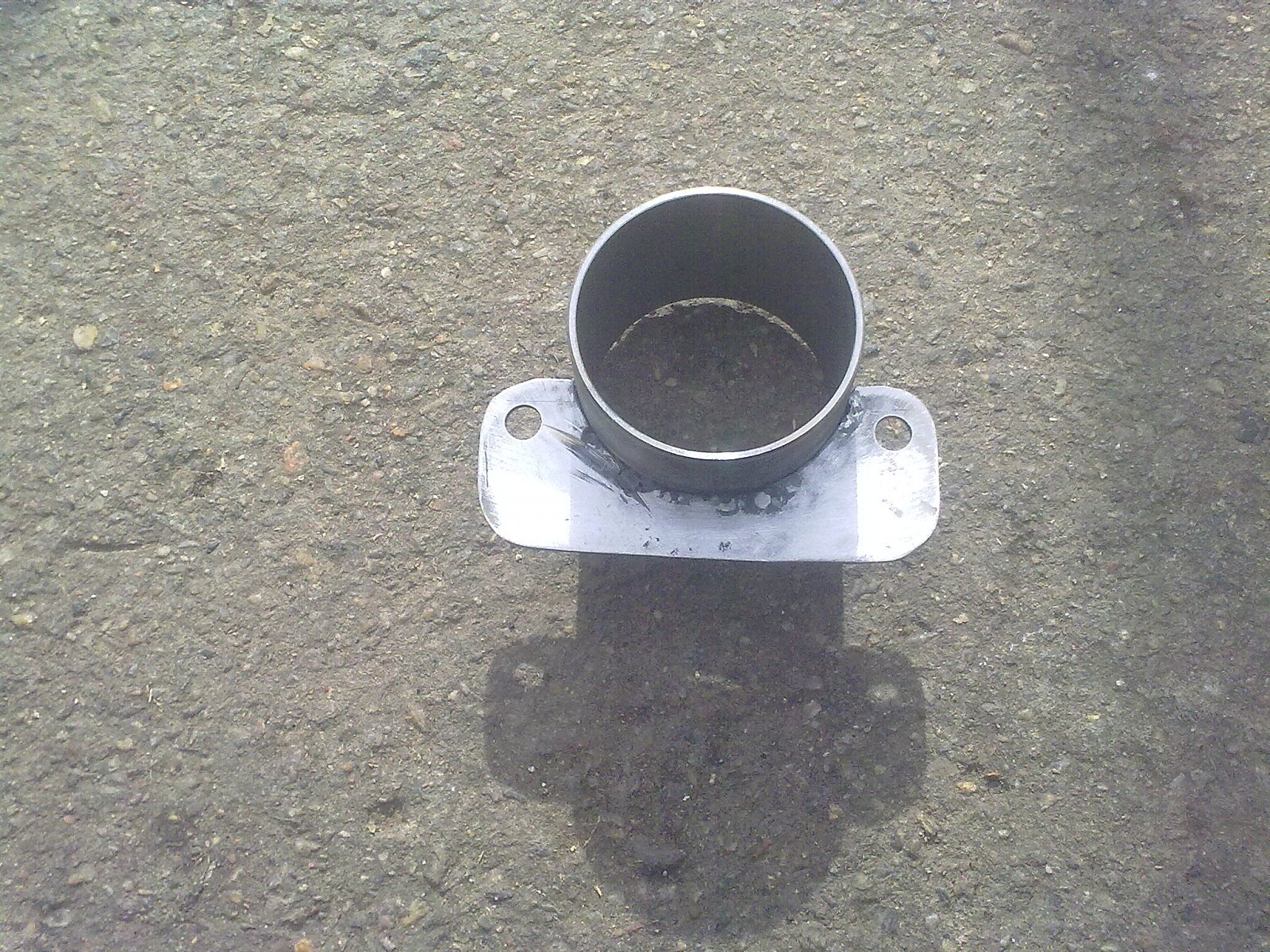

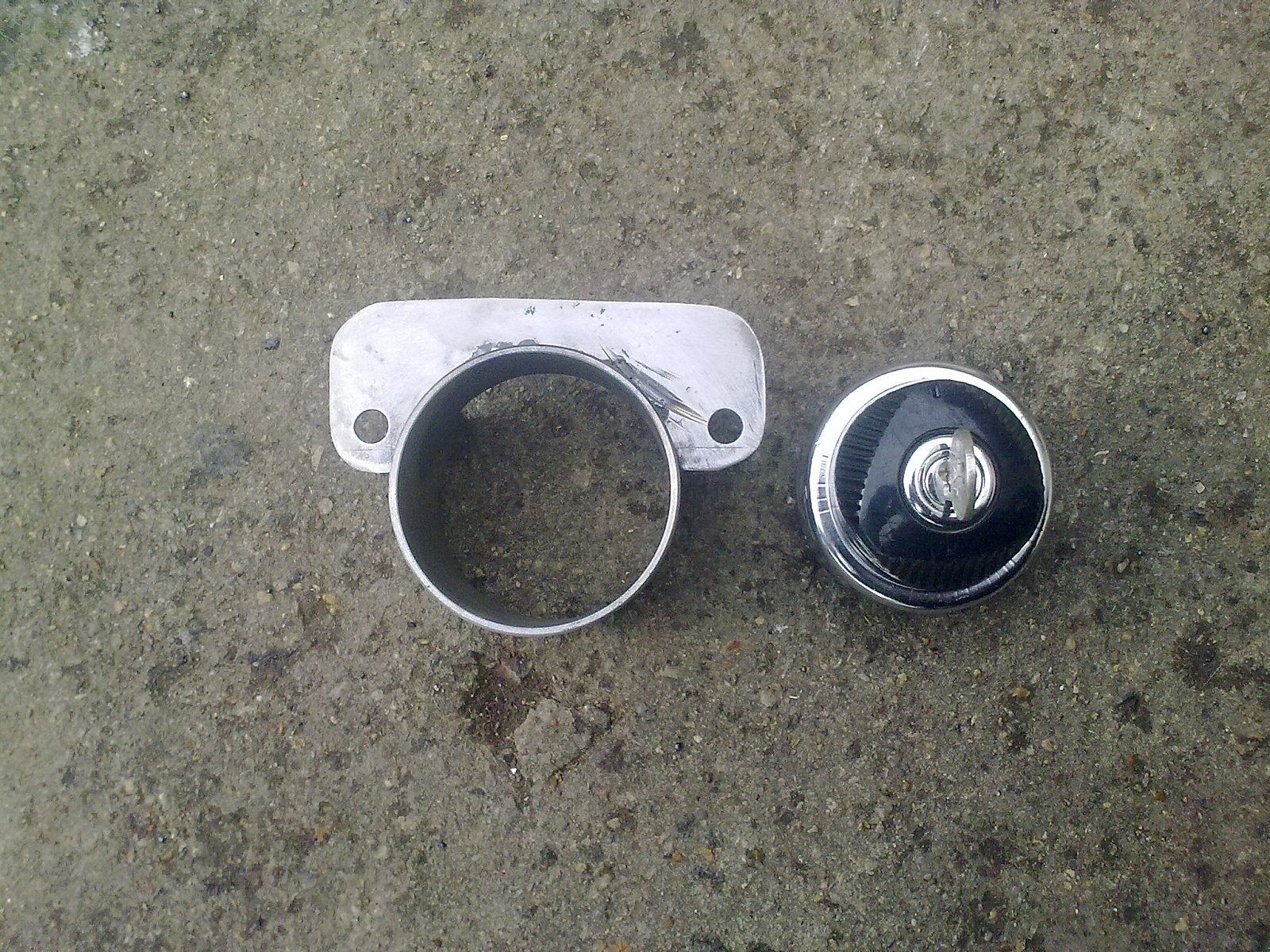

Меня давно смущал родной замок и я решил установить его от старушки. Замок нашел у асистента за что ему спасибо. Приваривать родной кронштейн к замку мне не хотелось так как все равно все провода снизу будет видно и я решил выточить втулку и нагарячую запресовать туда замок. Выточив втулку внутреним диаметром на 60мм и длиной 55мм приварил кронштейн. Далее снизу во втулке сделал паз для руля и проводки. Таким образом втулка максимально прижата к рулю.

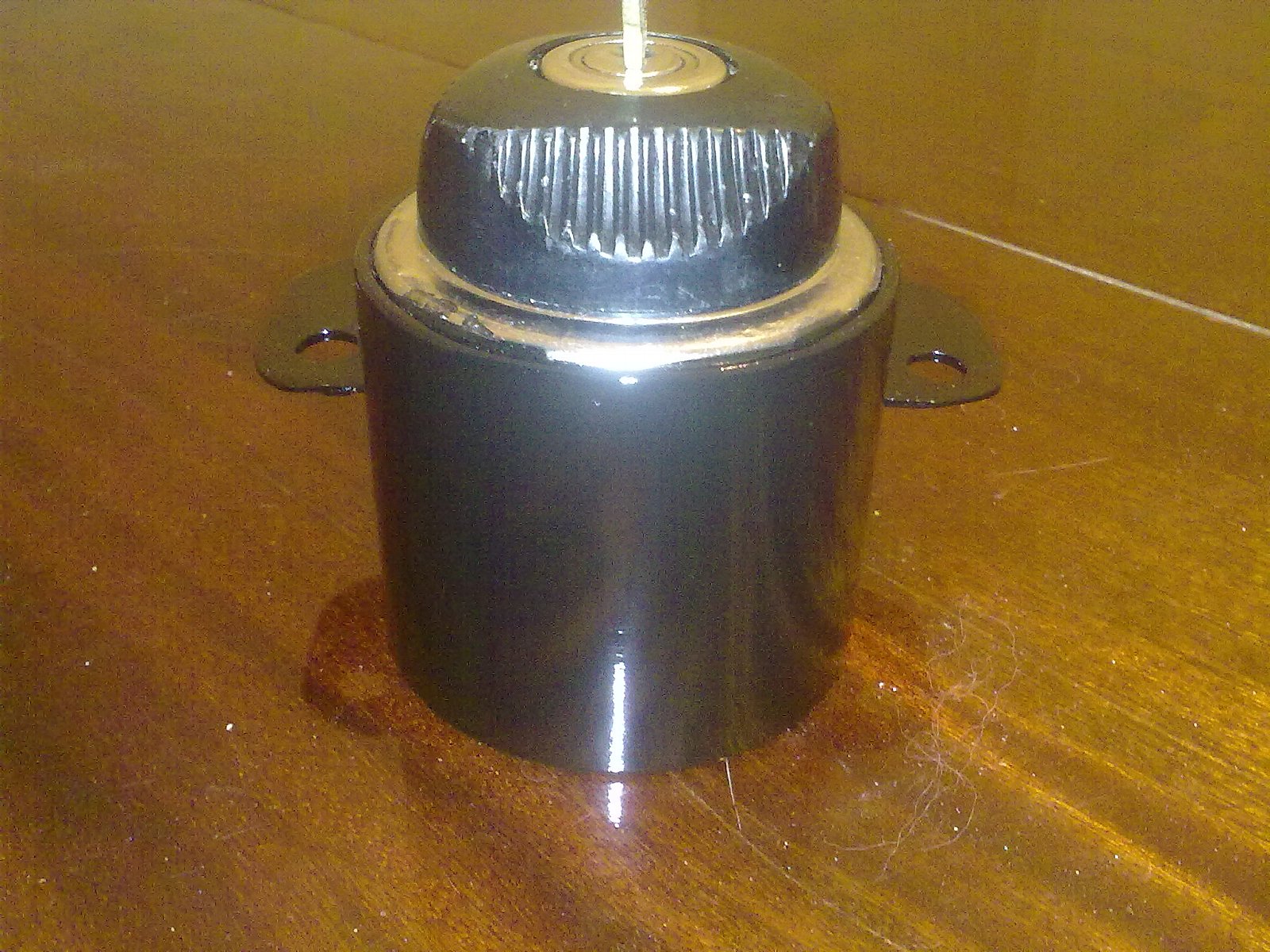

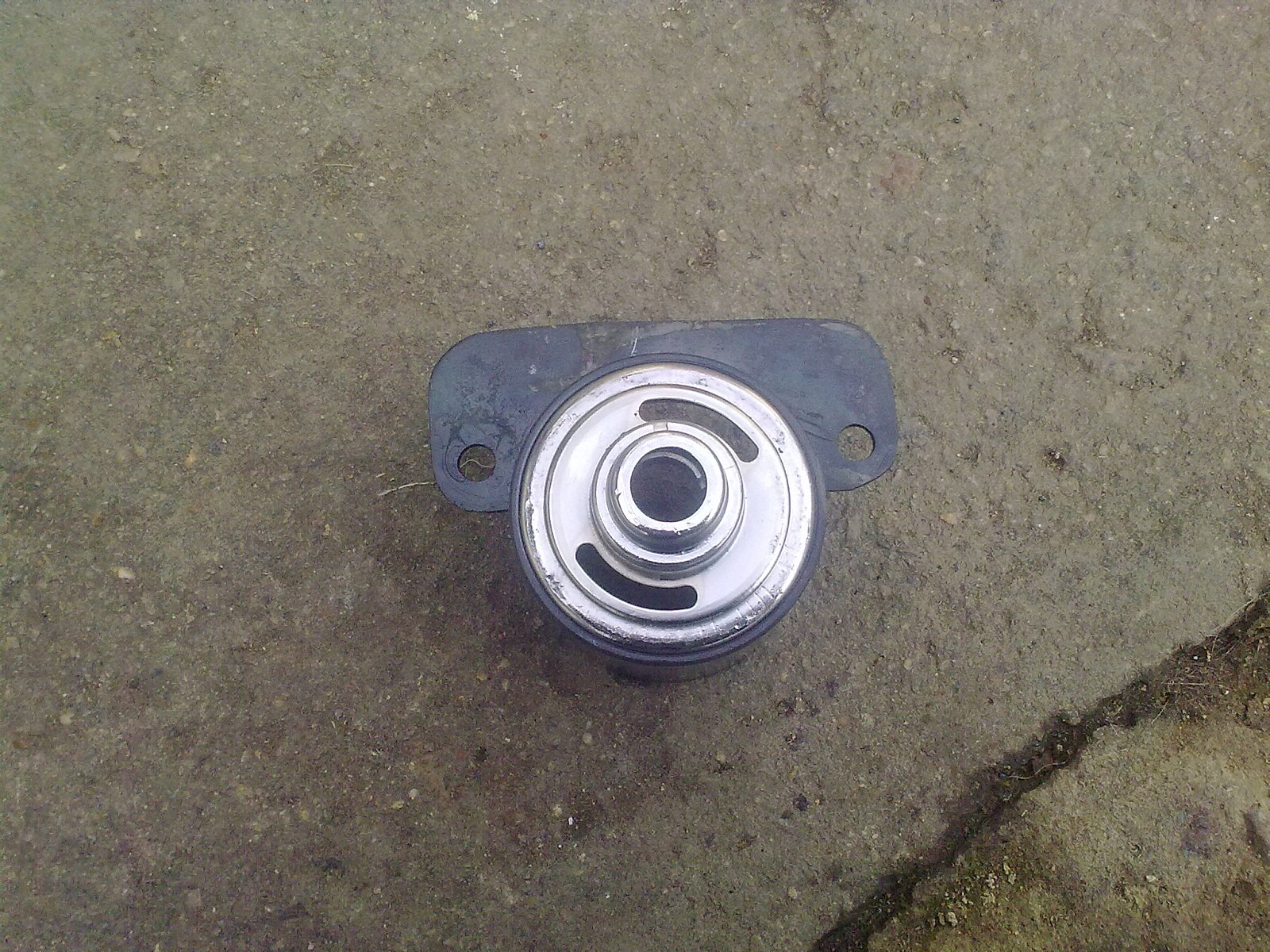

При первой попытке засунуть замок в разогретый корпус закончилась неудачей, текстолит начал плавится. Далее разобрав замок запресовал сам корпус и собрал замок в обратной последовательности. Далее проверил работоспособность и покрасил. Сварочные швы не старался зашпаклевать так как их всеравно не видно. Доработкой доволен все работает на ура! Кому интересно выложу фото поподробнее.
Замок зажигания от Старушки на Яву 638 мой вариант.
- assistant
- Старая гвардия
- Повідомлень: 1480
- З нами з: 10 грудня 2011, 09:09
- Мотоцикл: Jawa 634-8-15, Jawa360, Honda Gold Wing 1200
- Звідки: Leszno Polska
- Дякував (ла): 37 разів
- Подякували: 99 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
Нормальный вариант, ток ты бы попросил, я уже готовое крепление тебе бы отослал за символическую цену, так чтоб не валялось. А на положение которое для генератора можно аварийку поцепить ( сам делал так)
Не кропотливый тяжкий труд, а мыслей ход определяет Ваш доход
+380960819191
+380930819191
+48884668779
+380960819191
+380930819191
+48884668779
-
- ньюб
- Повідомлень: 8
- З нами з: 25 лютого 2012, 10:07
- Мотоцикл: Ява 638
- Звідки: Котовск, Одесская обл.
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
Ну что поделаешь уже сам сделал, а на счет аварийки это интересно, только я пока не придумал как это сделать. Если можешь то наведи на мысль.assistant писав:Нормальный вариант, ток ты бы попросил, я уже готовое крепление тебе бы отослал за символическую цену, так чтоб не валялось. А на положение которое для генератора можно аварийку поцепить ( сам делал так)
- assistant
- Старая гвардия
- Повідомлень: 1480
- З нами з: 10 грудня 2011, 09:09
- Мотоцикл: Jawa 634-8-15, Jawa360, Honda Gold Wing 1200
- Звідки: Leszno Polska
- Дякував (ла): 37 разів
- Подякували: 99 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
Както там неособо получается, в том положении замыкаются контакты 61-15. и они оба обезточенные.Придумать можно но будет слишком многодеталей, а это приводит к ненадежности, две релюхи 12 в точно надо и пару диодов
Не кропотливый тяжкий труд, а мыслей ход определяет Ваш доход
+380960819191
+380930819191
+48884668779
+380960819191
+380930819191
+48884668779
- assistant
- Старая гвардия
- Повідомлень: 1480
- З нами з: 10 грудня 2011, 09:09
- Мотоцикл: Jawa 634-8-15, Jawa360, Honda Gold Wing 1200
- Звідки: Leszno Polska
- Дякував (ла): 37 разів
- Подякували: 99 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
не могу никак вспомнить ту схему
Не кропотливый тяжкий труд, а мыслей ход определяет Ваш доход
+380960819191
+380930819191
+48884668779
+380960819191
+380930819191
+48884668779
- assistant
- Старая гвардия
- Повідомлень: 1480
- З нами з: 10 грудня 2011, 09:09
- Мотоцикл: Jawa 634-8-15, Jawa360, Honda Gold Wing 1200
- Звідки: Leszno Polska
- Дякував (ла): 37 разів
- Подякували: 99 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
Посидел подумал, было гдето вот так
Не кропотливый тяжкий труд, а мыслей ход определяет Ваш доход
+380960819191
+380930819191
+48884668779
+380960819191
+380930819191
+48884668779
- Aleks1978
- Старая гвардия
- Повідомлень: 4199
- З нами з: 15 вересня 2009, 20:56
- Мотоцикл: 350/634
- Звідки: Харківська область,Борівщіна
- Дякував (ла): 406 разів
- Подякували: 205 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
народ! 15-30 клемы основные. 15 к катушкам, к реле чз лампочку, это при 6v. думаю при 12v без изменений. 61 работала при реле на корпусе генера раньше! в моем замке на старухе15 и 61 ваще не замыкались, разбирал-смотрел. не парьтесь, дiла не буде. просто замыкатель другой формы на более позних.
095 02 63 867юмс і 063 624 72 60 лайф (вайбер і телеграм)[/color] Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
-
- ньюб
- Повідомлень: 8
- З нами з: 25 лютого 2012, 10:07
- Мотоцикл: Ява 638
- Звідки: Котовск, Одесская обл.
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
Ну спасибо, в свободное время попробую занятся.
- Aleks1978
- Старая гвардия
- Повідомлень: 4199
- З нами з: 15 вересня 2009, 20:56
- Мотоцикл: 350/634
- Звідки: Харківська область,Борівщіна
- Дякував (ла): 406 разів
- Подякували: 205 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
вы не забывайте юзать по форуму. подобных тем здесь, в общем много. простой вариант уст.замка старухи в 634-638 вырезаеш в листе железа н.мм, отверстие шоб вплотную пролез замок + 2 дырки под болт замка и 2д. на 8 мм. подгоняем ,красим, ставим, ездим.
095 02 63 867юмс і 063 624 72 60 лайф (вайбер і телеграм)[/color] Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
- assistant
- Старая гвардия
- Повідомлень: 1480
- З нами з: 10 грудня 2011, 09:09
- Мотоцикл: Jawa 634-8-15, Jawa360, Honda Gold Wing 1200
- Звідки: Leszno Polska
- Дякував (ла): 37 разів
- Подякували: 99 разів
- Контактна інформація:
Re: Замок зажигания от Старушки на Яву 638 мой вариант.
То что та схема будет работать гарантирую 100. Общие клемма 30-51, а на клемму 15 вешается потребитель- система зажиганияAleks1978 писав:народ! 15-30 клемы основные. 15 к катушкам, к реле чз лампочку, это при 6v. думаю при 12v без изменений. 61 работала при реле на корпусе генера раньше! в моем замке на старухе15 и 61 ваще не замыкались, разбирал-смотрел. не парьтесь, дiла не буде. просто замыкатель другой формы на более позних.
