Замок зажигания от Старушки на Яву 638 мой вариант.

[gulko1660]

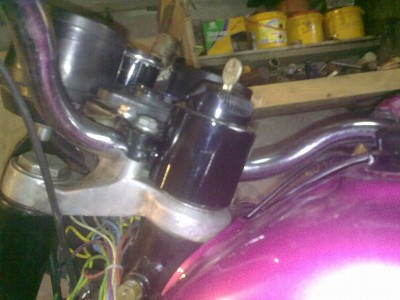

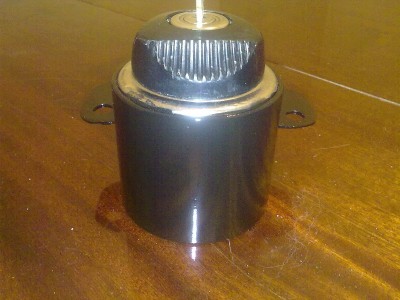

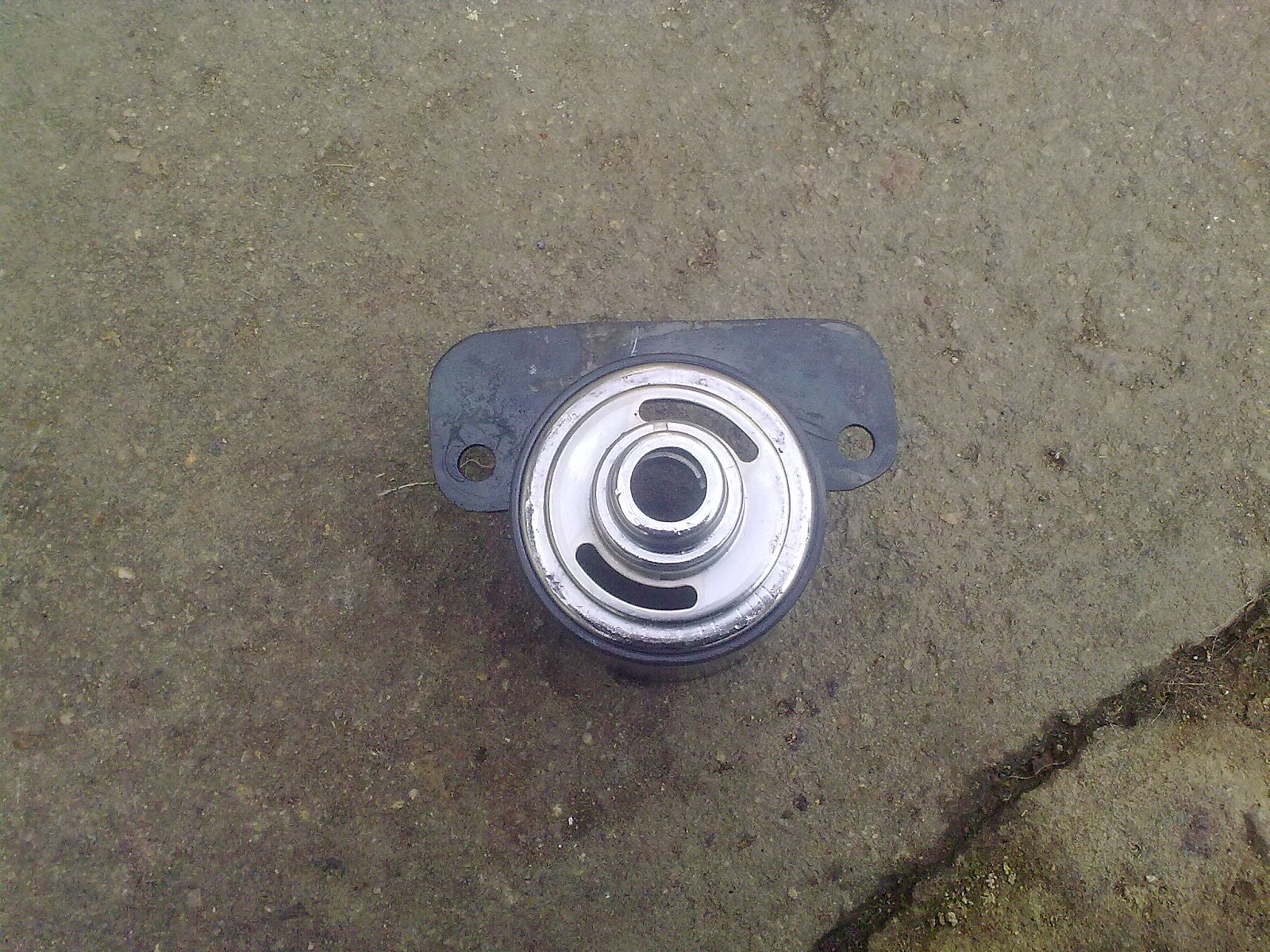

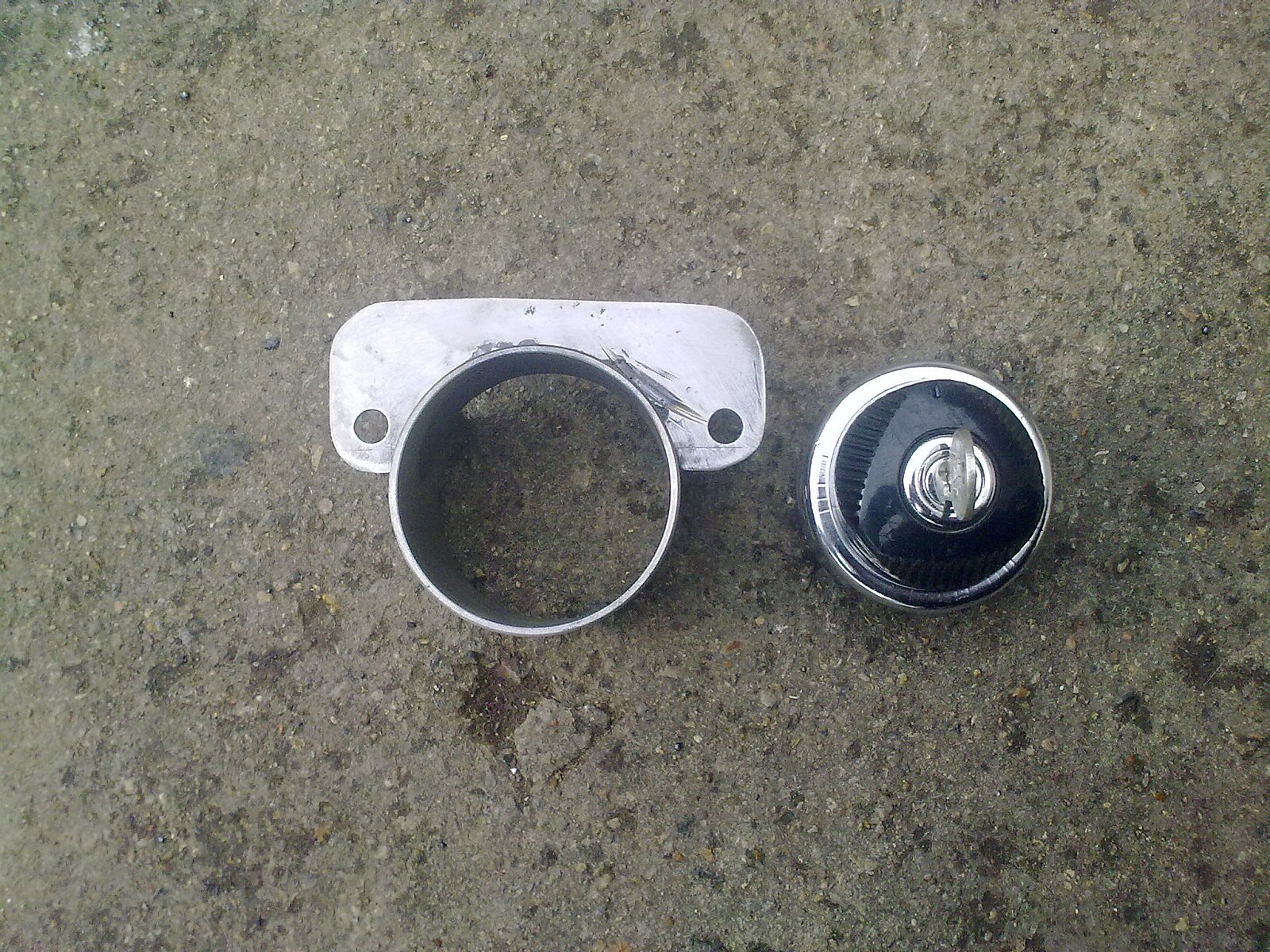

Меня давно смущал родной замок и я решил установить его от старушки. Замок нашел у асистента за что ему спасибо. Приваривать родной кронштейн к замку мне не хотелось так как все равно все провода снизу будет видно и я решил выточить втулку и нагарячую запресовать туда замок. Выточив втулку внутреним диаметром на 60мм и длиной 55мм приварил кронштейн. Далее снизу во втулке сделал паз для руля и проводки. Таким образом втулка максимально прижата к рулю.
При первой попытке засунуть замок в разогретый корпус закончилась неудачей, текстолит начал плавится. Далее разобрав замок запресовал сам корпус и собрал замок в обратной последовательности. Далее проверил работоспособность и покрасил. Сварочные швы не старался зашпаклевать так как их всеравно не видно. Доработкой доволен все работает на ура! Кому интересно выложу фото поподробнее.

[assistant]

Нормальный вариант, ток ты бы попросил, я уже готовое крепление тебе бы отослал за символическую цену, так чтоб не валялось. А на положение которое для генератора можно аварийку поцепить ( сам делал так)

[gulko1660]

Нормальный вариант, ток ты бы попросил, я уже готовое крепление тебе бы отослал за символическую цену, так чтоб не валялось. А на положение которое для генератора можно аварийку поцепить ( сам делал так)

Ну что поделаешь уже сам сделал, а на счет аварийки это интересно, только я пока не придумал как это сделать. Если можешь то наведи на мысль.

[assistant]

Както там неособо получается, в том положении замыкаются контакты 61-15. и они оба обезточенные.Придумать можно но будет слишком многодеталей, а это приводит к ненадежности, две релюхи 12 в точно надо и пару диодов

[assistant]

не могу никак вспомнить ту схему

[assistant]

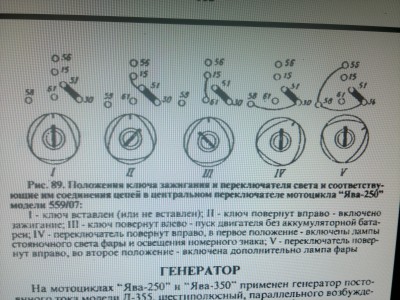

Посидел подумал, было гдето вот так

[Aleks1978]

народ! 15-30 клемы основные. 15 к катушкам, к реле чз лампочку, это при 6v. думаю при 12v без изменений. 61 работала при реле на корпусе генера раньше! в моем замке на старухе15 и 61 ваще не замыкались, разбирал-смотрел. не парьтесь, дiла не буде. просто замыкатель другой формы на более позних.

[gulko1660]

Ну спасибо, в свободное время попробую занятся.

[Aleks1978]

вы не забывайте юзать по форуму. подобных тем здесь, в общем много. простой вариант уст.замка старухи в 634-638 вырезаеш в листе железа н.мм, отверстие шоб вплотную пролез замок + 2 дырки под болт замка и 2д. на 8 мм. подгоняем ,красим, ставим, ездим.

[assistant]

народ! 15-30 клемы основные. 15 к катушкам, к реле чз лампочку, это при 6v. думаю при 12v без изменений. 61 работала при реле на корпусе генера раньше! в моем замке на старухе15 и 61 ваще не замыкались, разбирал-смотрел. не парьтесь, дiла не буде. просто замыкатель другой формы на более позних.

То что та схема будет работать гарантирую 100. Общие клемма 30-51, а на клемму 15 вешается потребитель- система зажигания
