JAWA 638

Повідомлення Саня 45 »

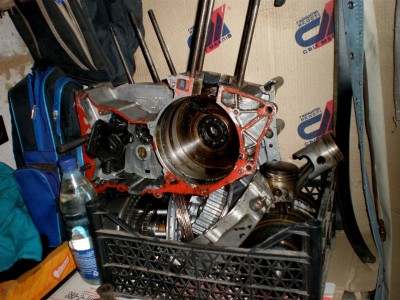

Решился я выложить свою явку, или то что досталось :uzhos: . Вообщем по счастливому случаю купил я два мота, но поразмыслив месяцок решил продать чезу,так как она была в стоке рука не поднялась делать из ее кафе-рейсер да и времени с финансами не владею что бы на достойном уровне сделать два мота :smoke2:
Изначально посидел пару часиков, на следующий день еще пару.... вообщем создал некий образ того что я хочу в конечном результате накидал эскиз и в бой. Работки предстоит много , но основное уже реализовано :sotona: (сильно не ругайте, люблю что б не как у всех :berserk: )
По мере продвижения буду вылаживать фото ну и описывать процесь :100:

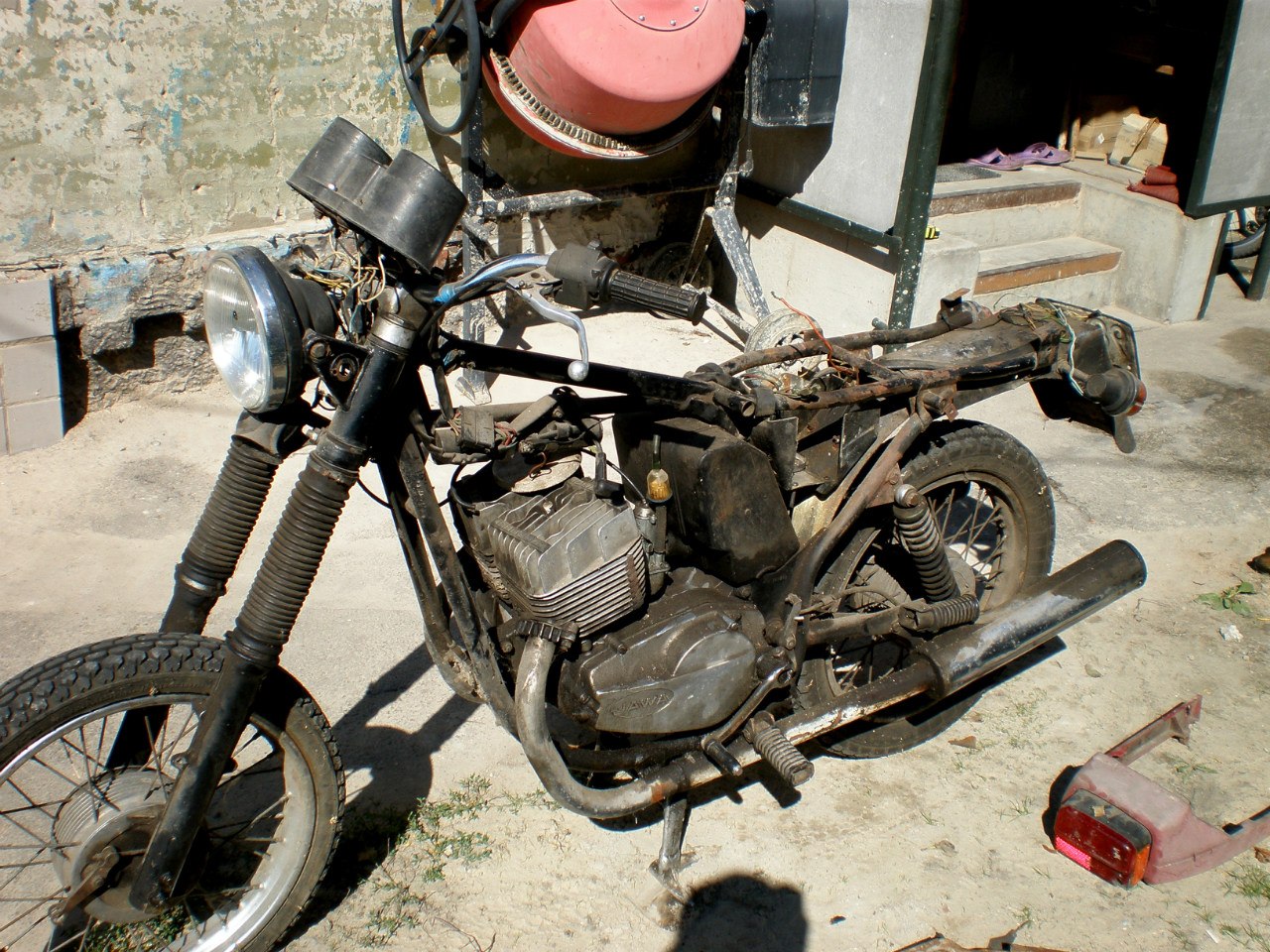

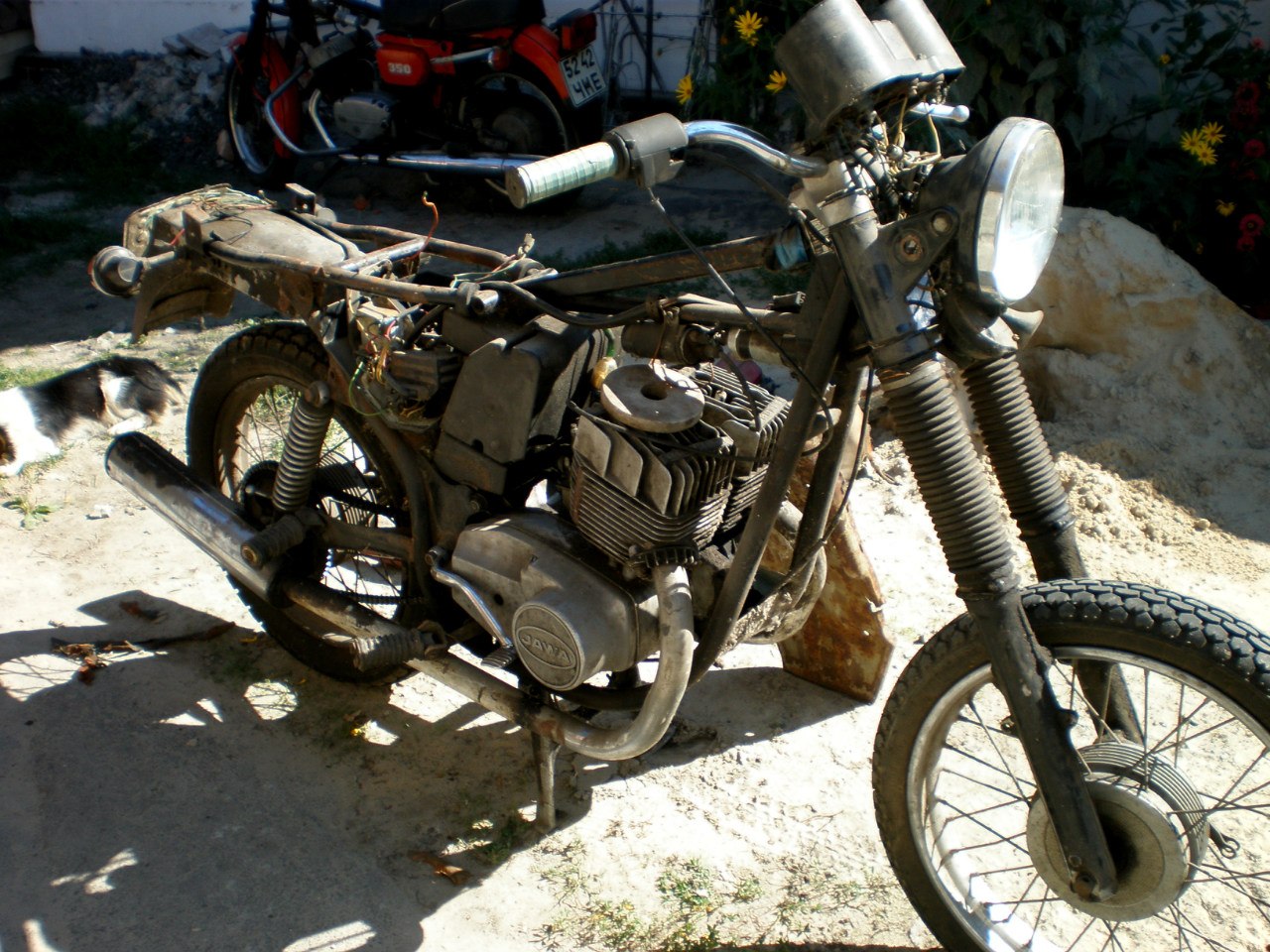

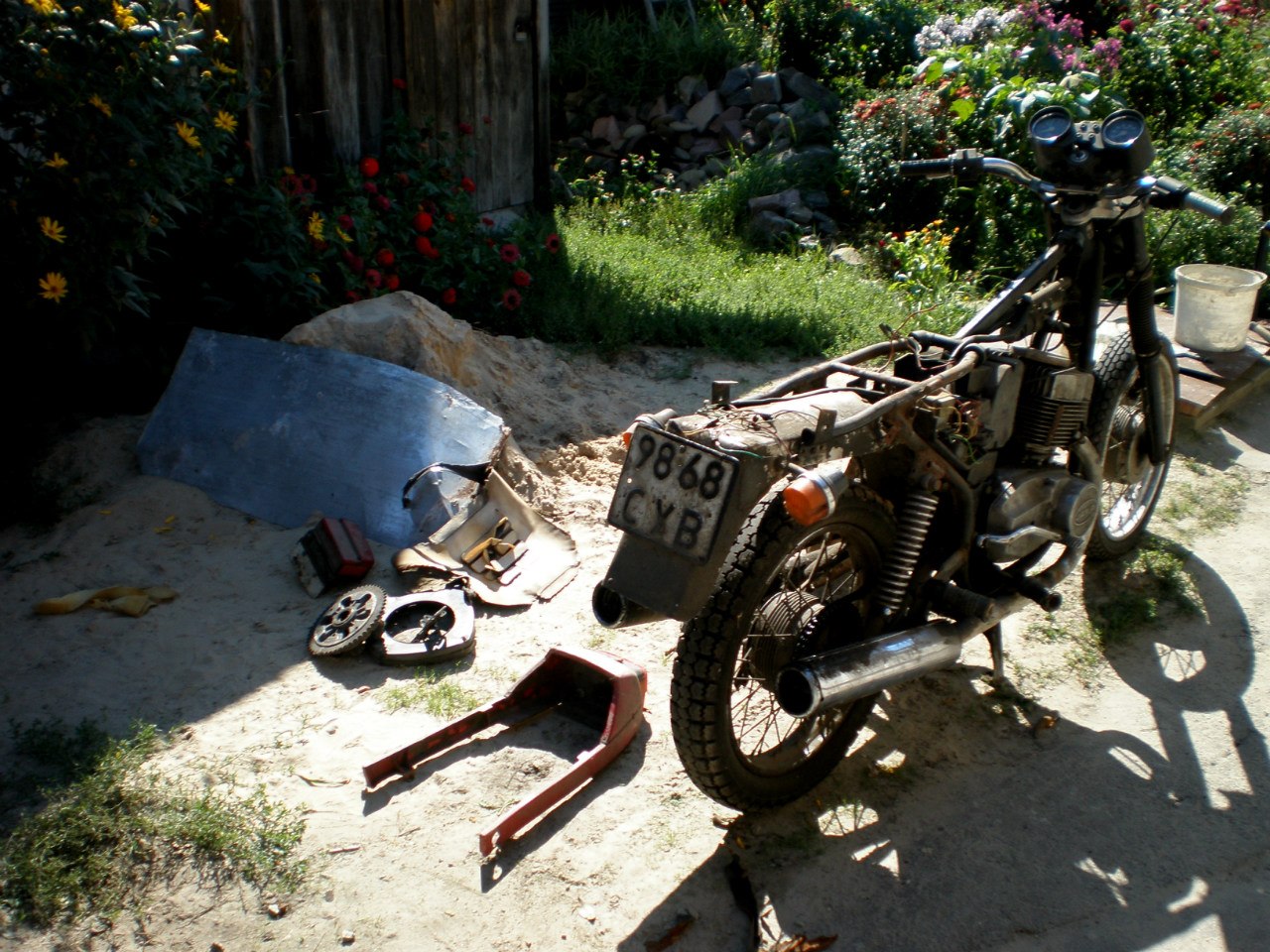

И так вот она :chapaev: ВСЕ что на фото и есть комплектация моей новой явчины))
Вкладення
Востаннє редагувалось 04 квітня 2013, 01:12 користувачем Саня 45, всього редагувалось 1 раз.
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

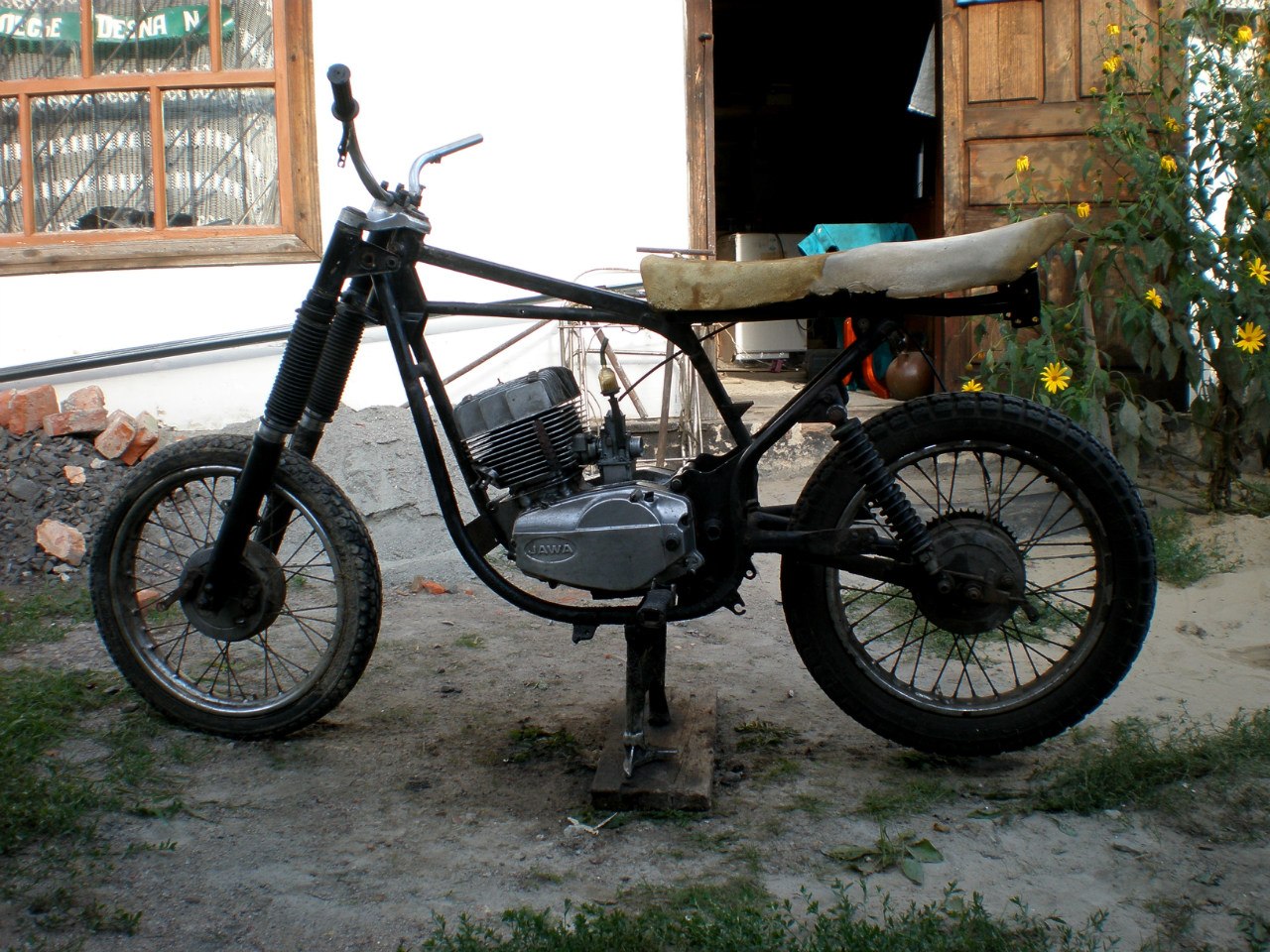

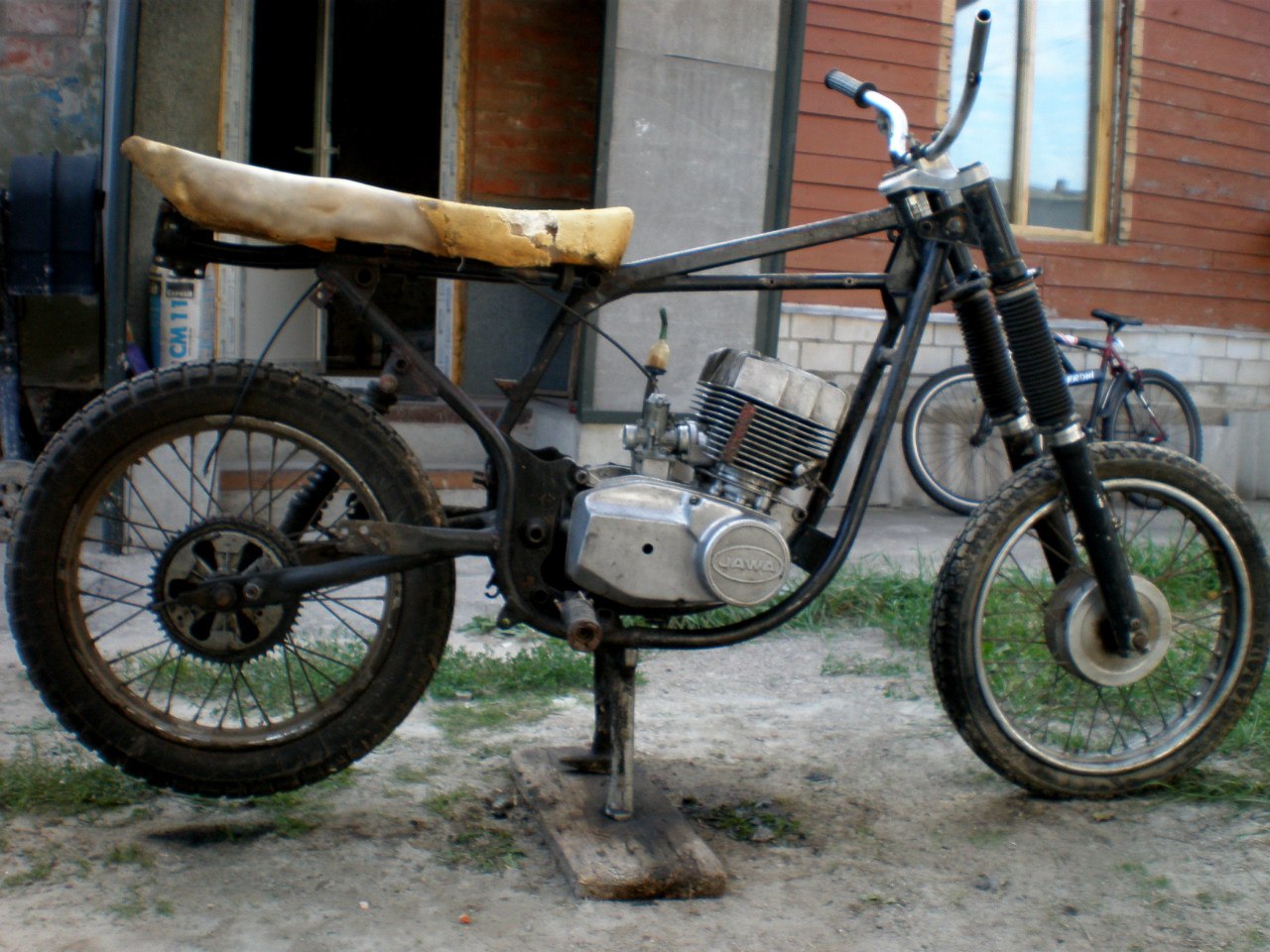

все лишнее куда подальше, и вот имеем базу с которой все и началось...
Вкладення
Востаннє редагувалось 04 квітня 2013, 08:33 користувачем Саня 45, всього редагувалось 1 раз.
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

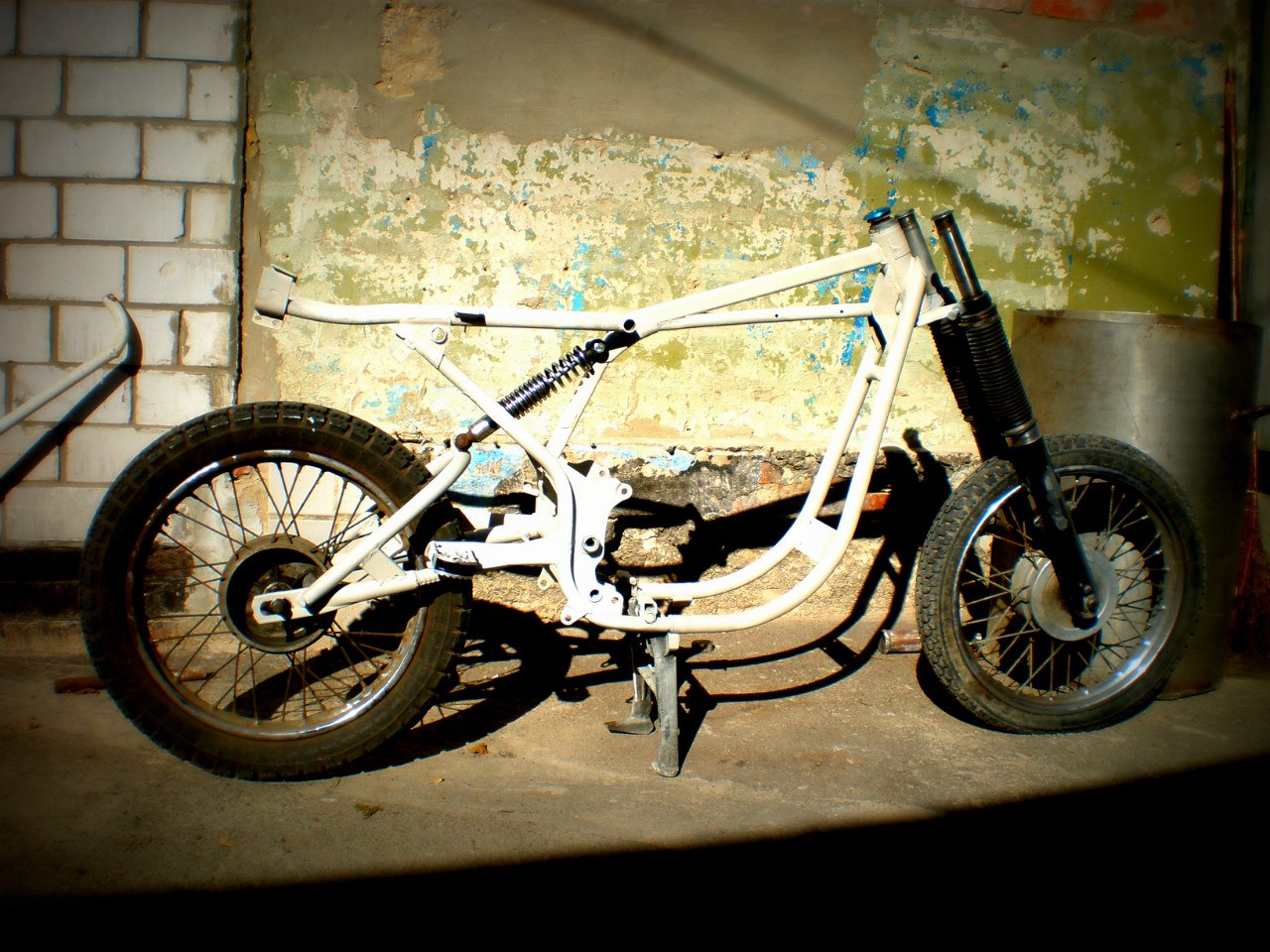

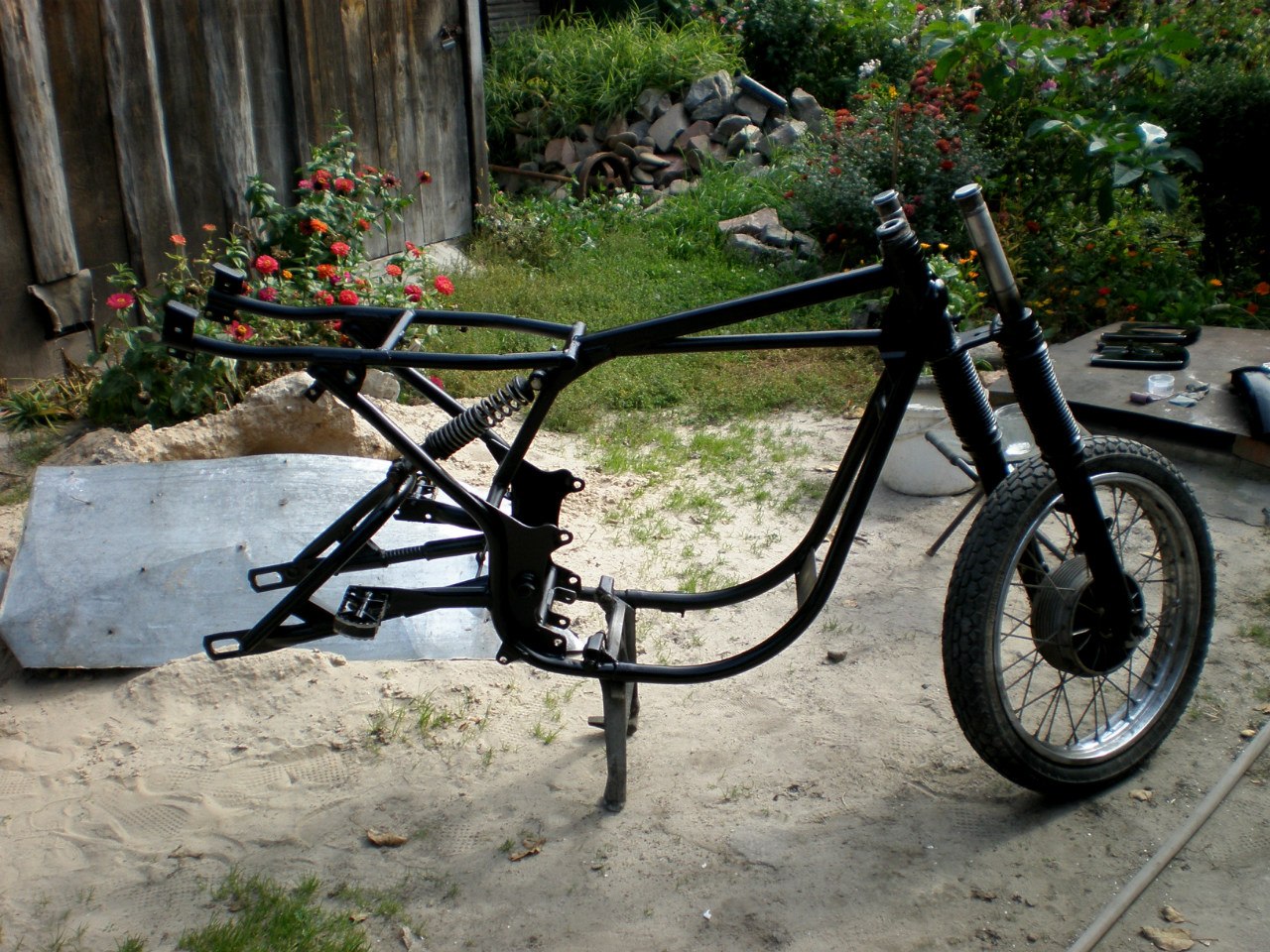

первым делом переделал заднюю подвеску и покрасил пока была нормальная погода, то до весны оттягивать это дело нельзя - то весной сборка встанет в ожидании тепла :gazenvagen:, затем разложил мотор и :uzhos: :uzhos: :uzhos: коленвал никакущий , поршневая и кпп в отменном состоянии но под уставшие
Вкладення
Аватар користувача
lelik
Старая гвардия
Повідомлень: 1263
З нами з: 16 лютого 2012, 14:11
Мотоцикл: Jawa: 634-01 (вишневочка), ЧИХ-ПИХ 5
Звідки: г. Переяслав-Хмельницкий
Дякував (ла): 22 рази
Подякували: 53 рази
Контактна інформація:

Re: JAWA 638

Повідомлення lelik »

оу, задняя подвеска интиресна...
успехов, и вдохновения в дальнейшем :super:
жизнь хороша, когда едешь не спеша...
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

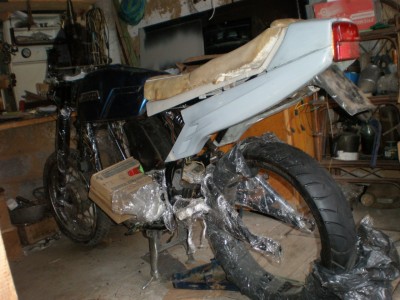

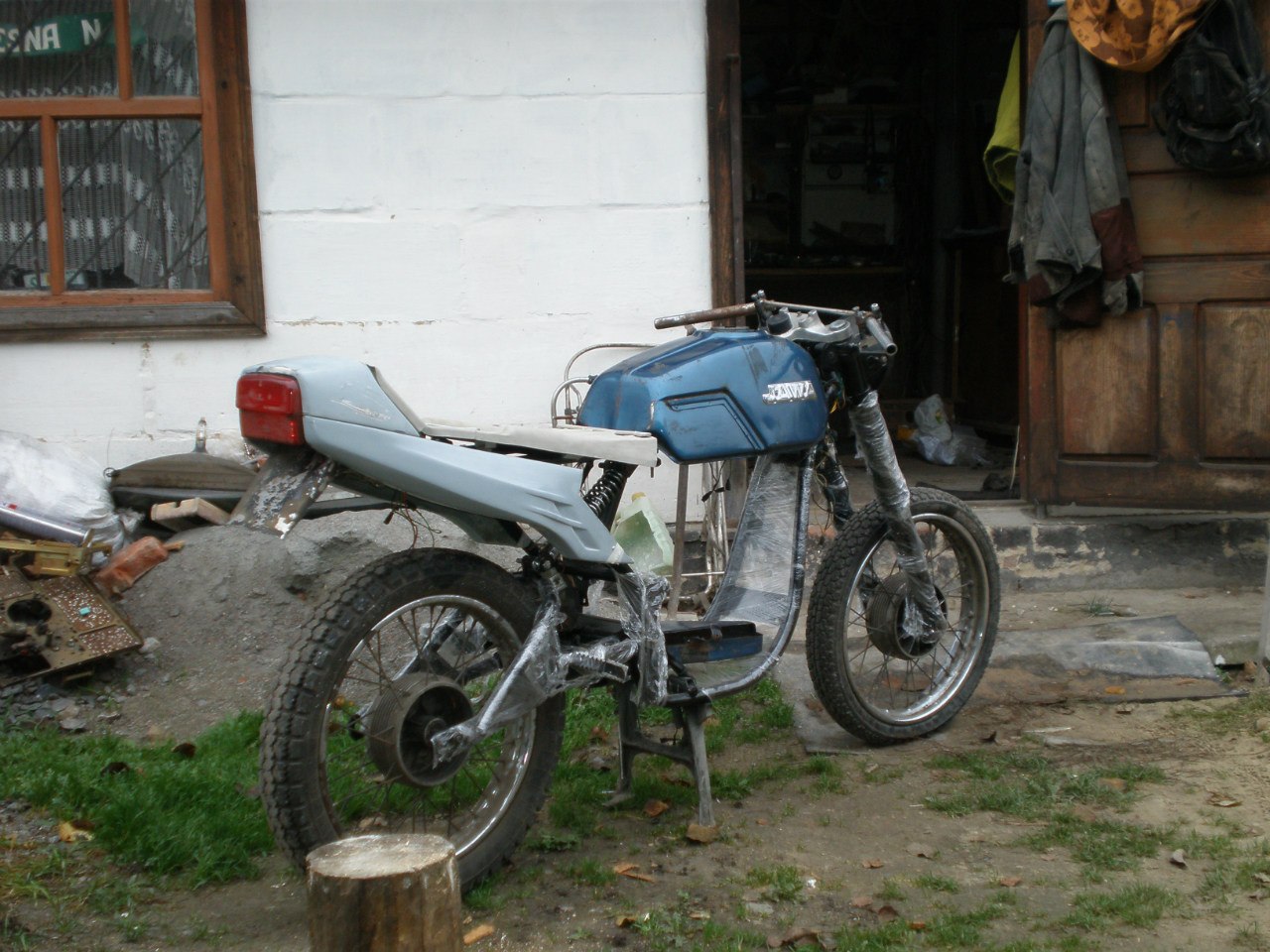

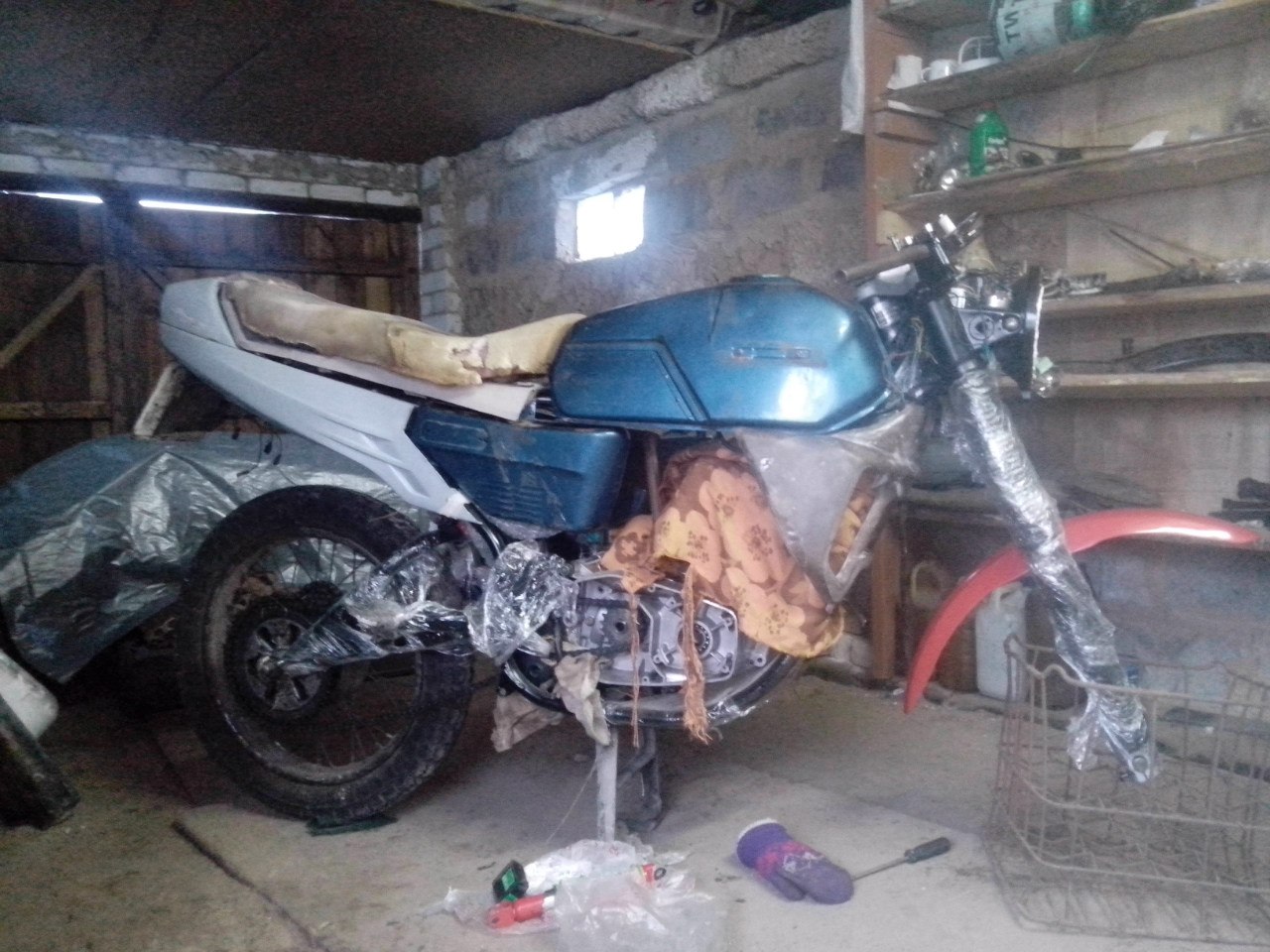

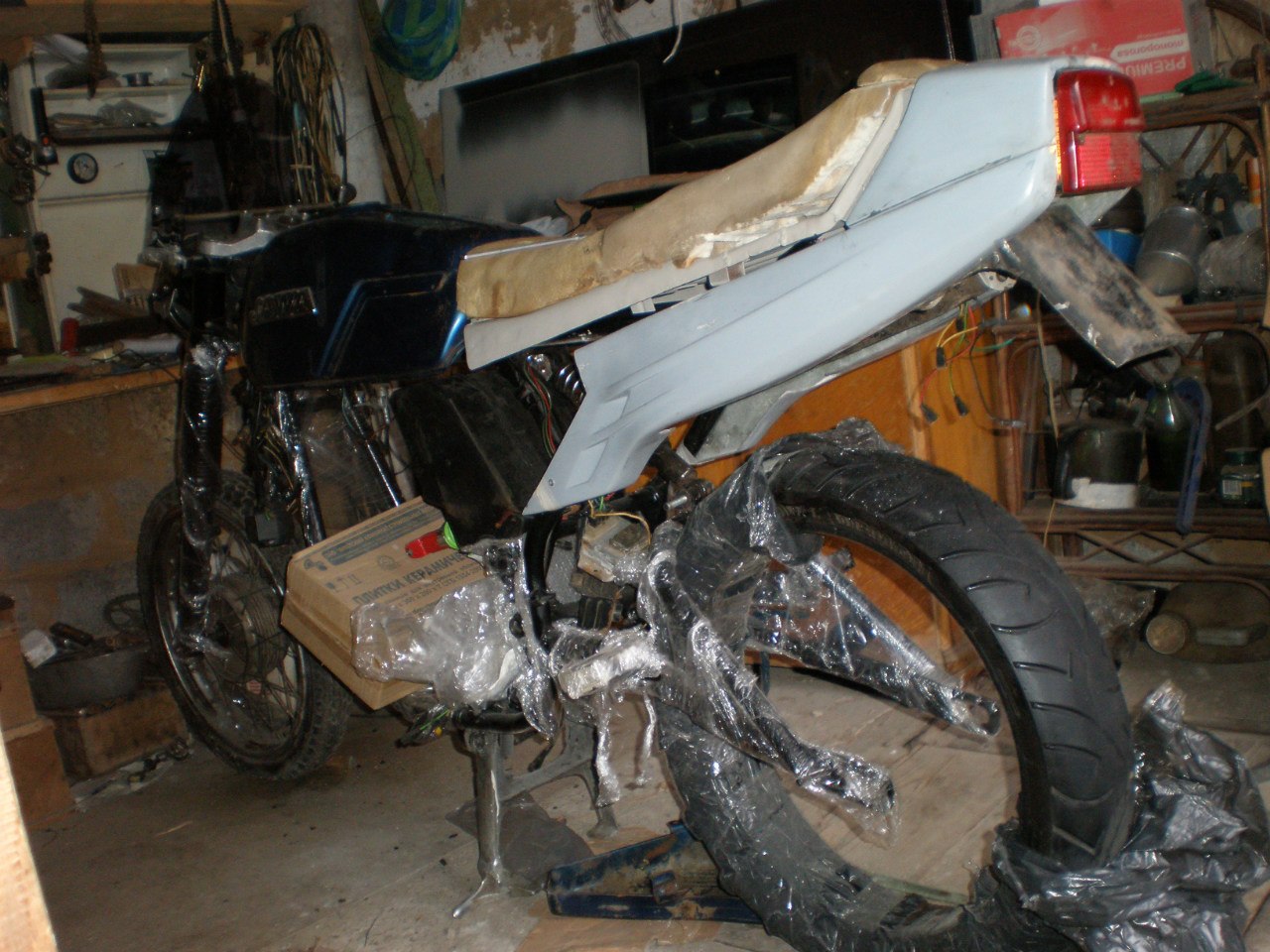

купил облицовку, так как родная пострадала при пожаре на СТО куда хозяин отдавал на покраску, но не повезло :( так явка и простояла в дальнем углу гаража до моего прихода
Вкладення

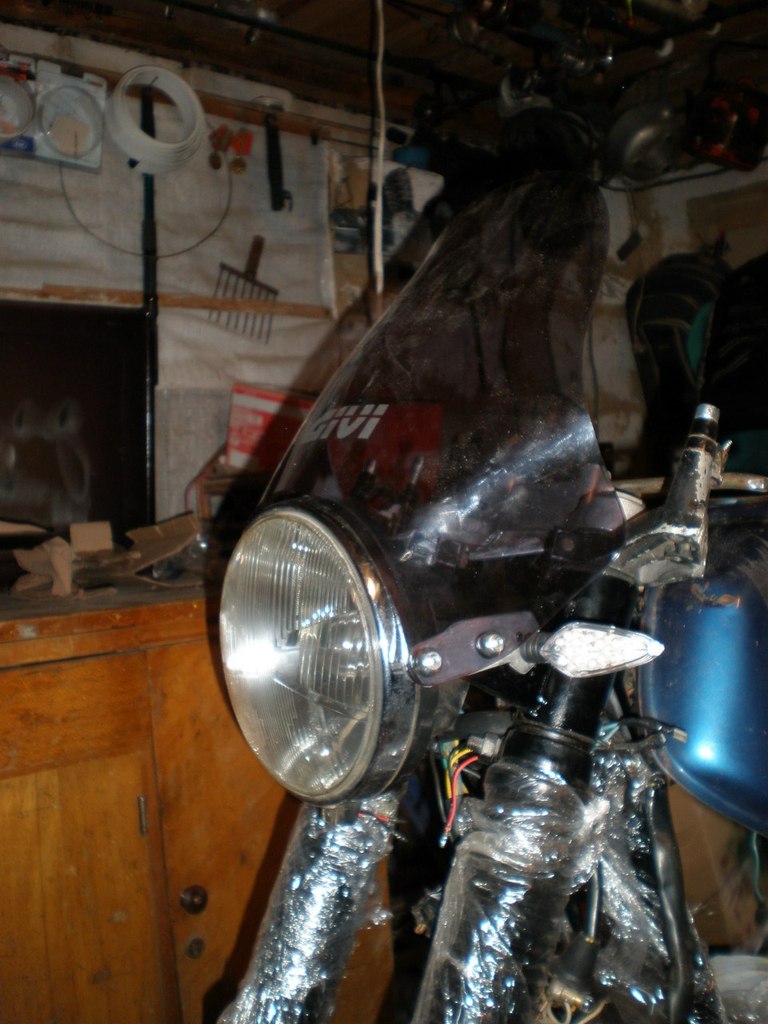

накинул все в кучу для оценки , но ветровик не вписался в  схему и был отложен к лучшим временам
накинул все в кучу для оценки , но ветровик не вписался в схему и был отложен к лучшим временам
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

lelik писав:оу, задняя подвеска интиресна...
успехов, и вдохновения в дальнейшем :super:
Спасибо)) долго решался создавать тему или нет, ведь здесь гуру явно не одобрят ((( но будет как будет , я думаю всех Ява приятно впечатлит в сравнении с ее исходным состоянием :100: задумано много чего интересного!!
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

но учеба отнимала все силы и время, приезжая на пару выходных пытался сделать по максимуму )))НО моя девушка не очень позитивно воспринимала ночные посиделки в гараже и вечный бред о запчастях... и с наступлением зимы все очень замедлилось :boyan:

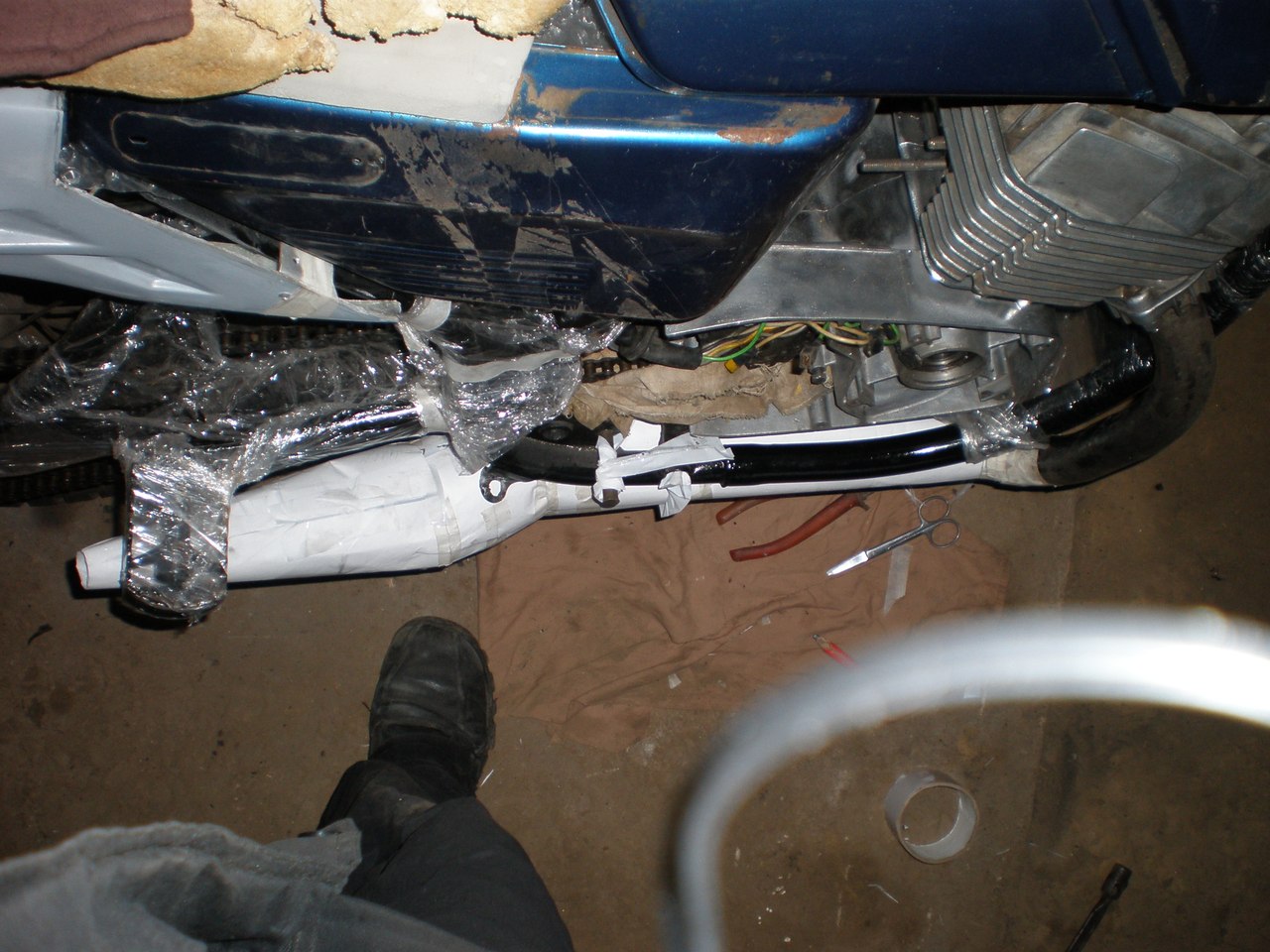

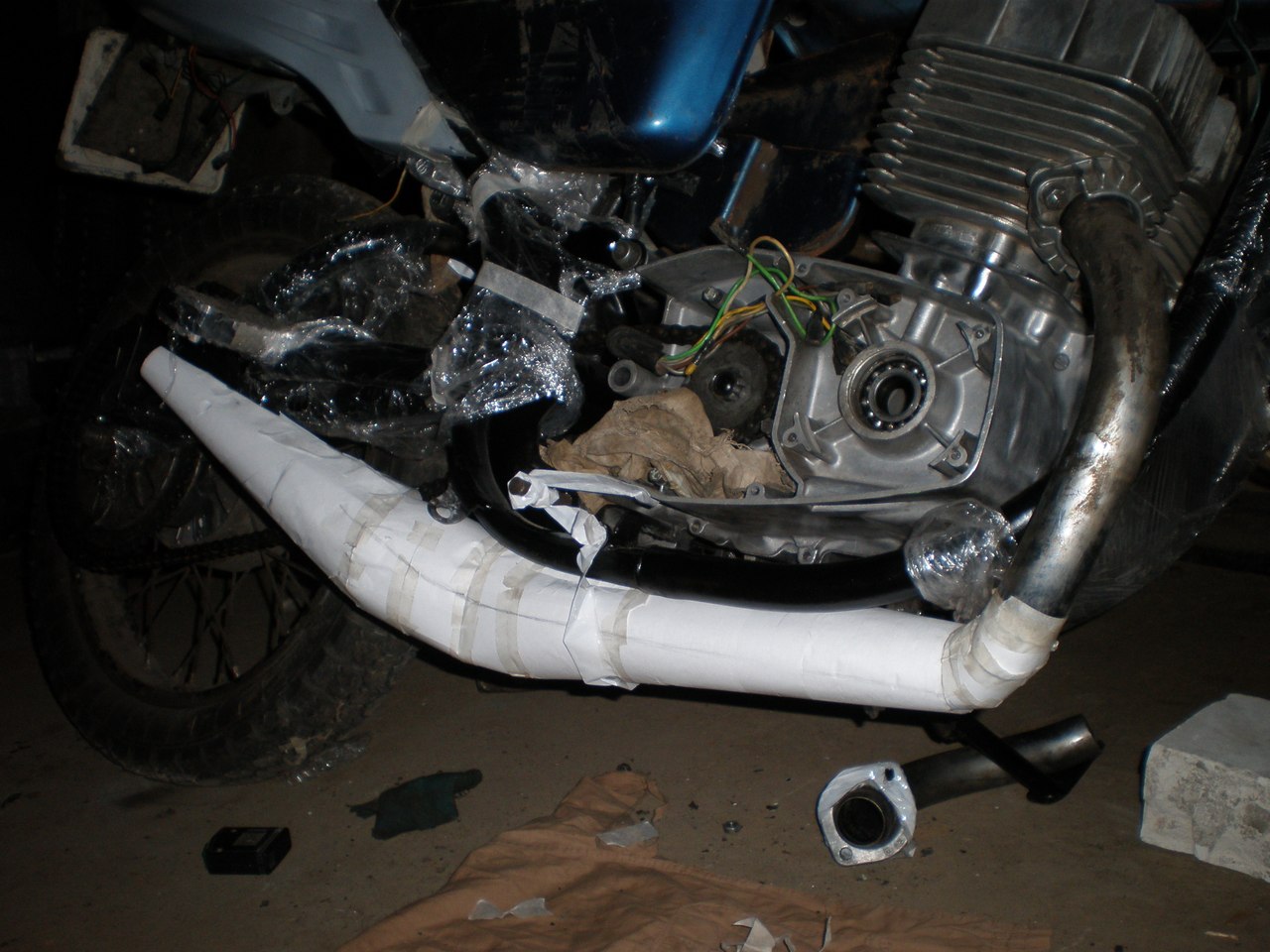

НО совмесно с одним пареньком, мы рас читали новые резонаторы под новые фазы газороспредиления и определенную частоту вращения на которой я хочу получить прирост крутящего момента , ну и занялся непосредственно макетом резонаторов. Внешний вид я делал на основе своего прошлого детища , так как меня не устраевала стандартная форма резонаторов
Вкладення
Востаннє редагувалось 04 квітня 2013, 01:38 користувачем Саня 45, всього редагувалось 1 раз.
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

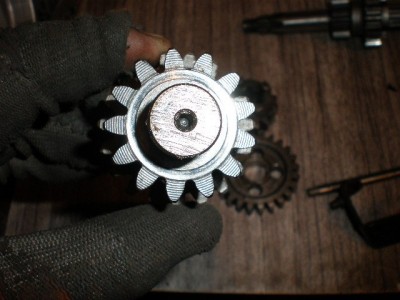

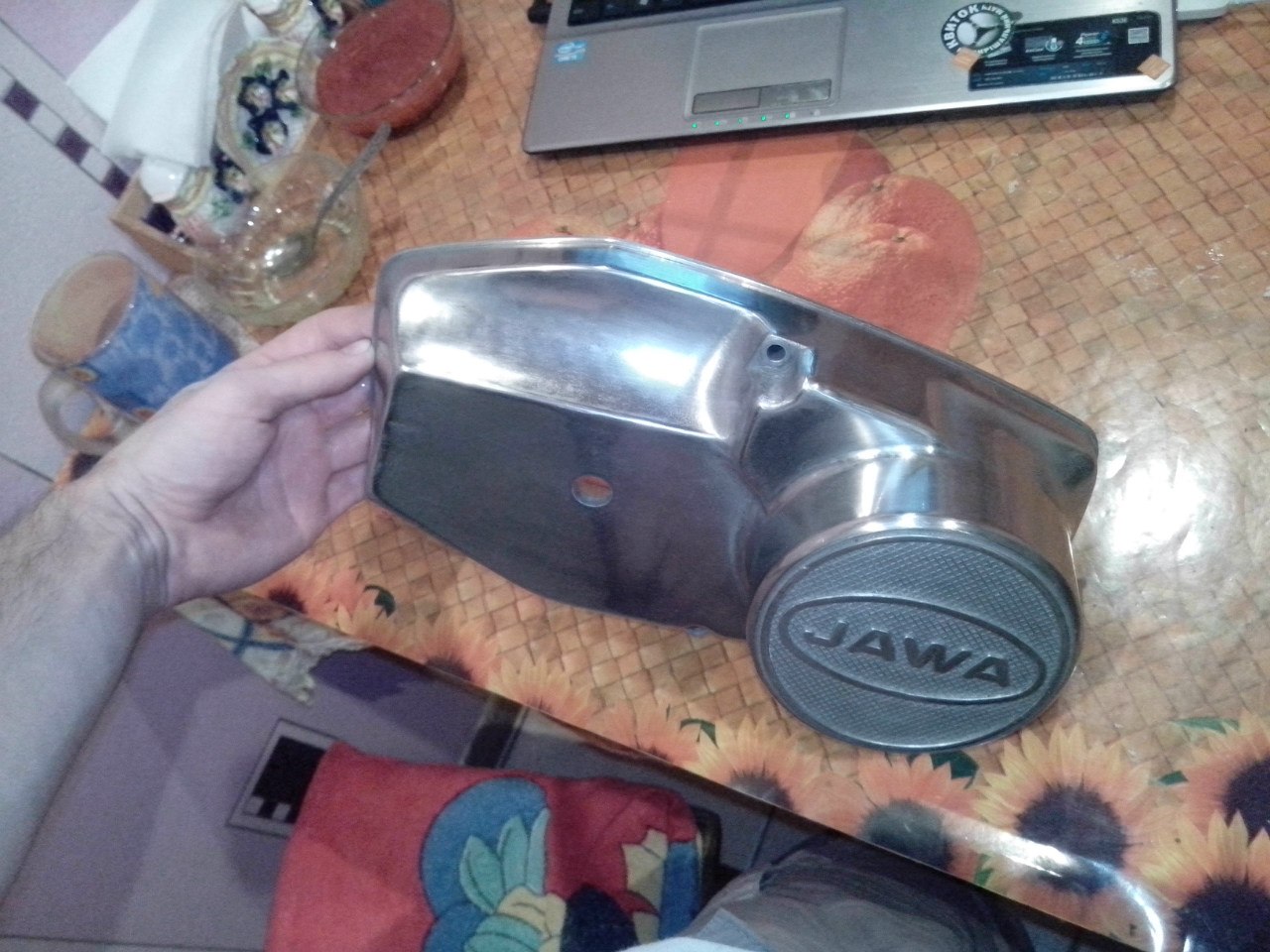

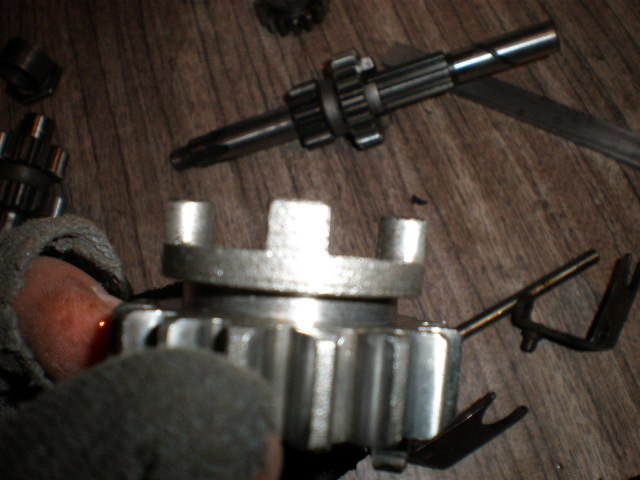

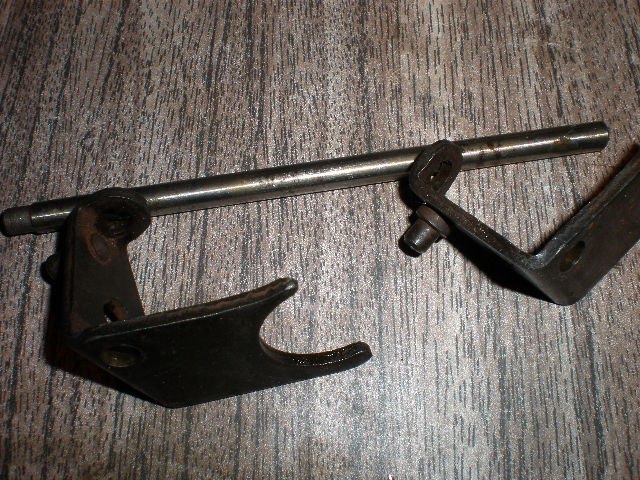

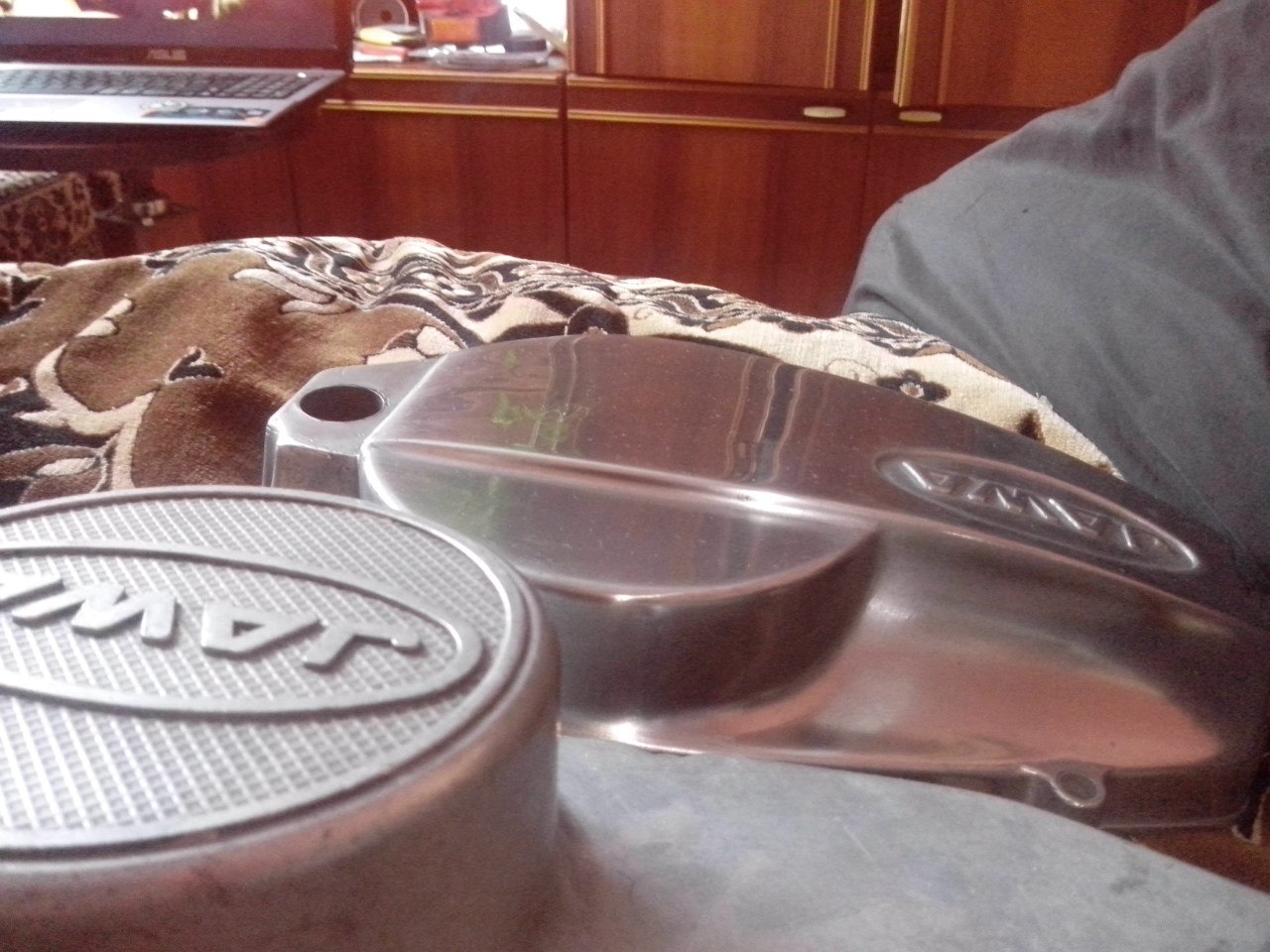

Холодные вечера проходили в поисках запчастей, и было мною куплено : Люксовая кпп в идеальном состоянии, "бегунки" кпп оригинальные Чехи со старых запасов, Столик сцепления Чех тех времен, Вилочки кпп с штоком старых запасов,игольчастые подшипники пром.вала, цилиндры с улутшеной продувкой под росточку (еле нашол так как трудно объяснить разницу продавцам), также Цепи приводная и моторная с посылторговских заначек хороших людей.
На все поиски ушло множество времени блужданий по форумах, ну и финансовых затрат, НО КаЧество несомненно того стоит :super: :100:
Вкладення
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

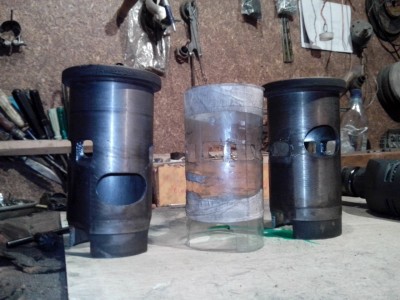

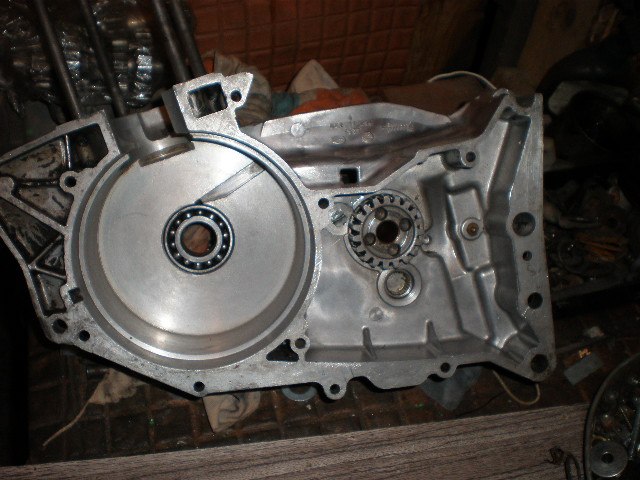

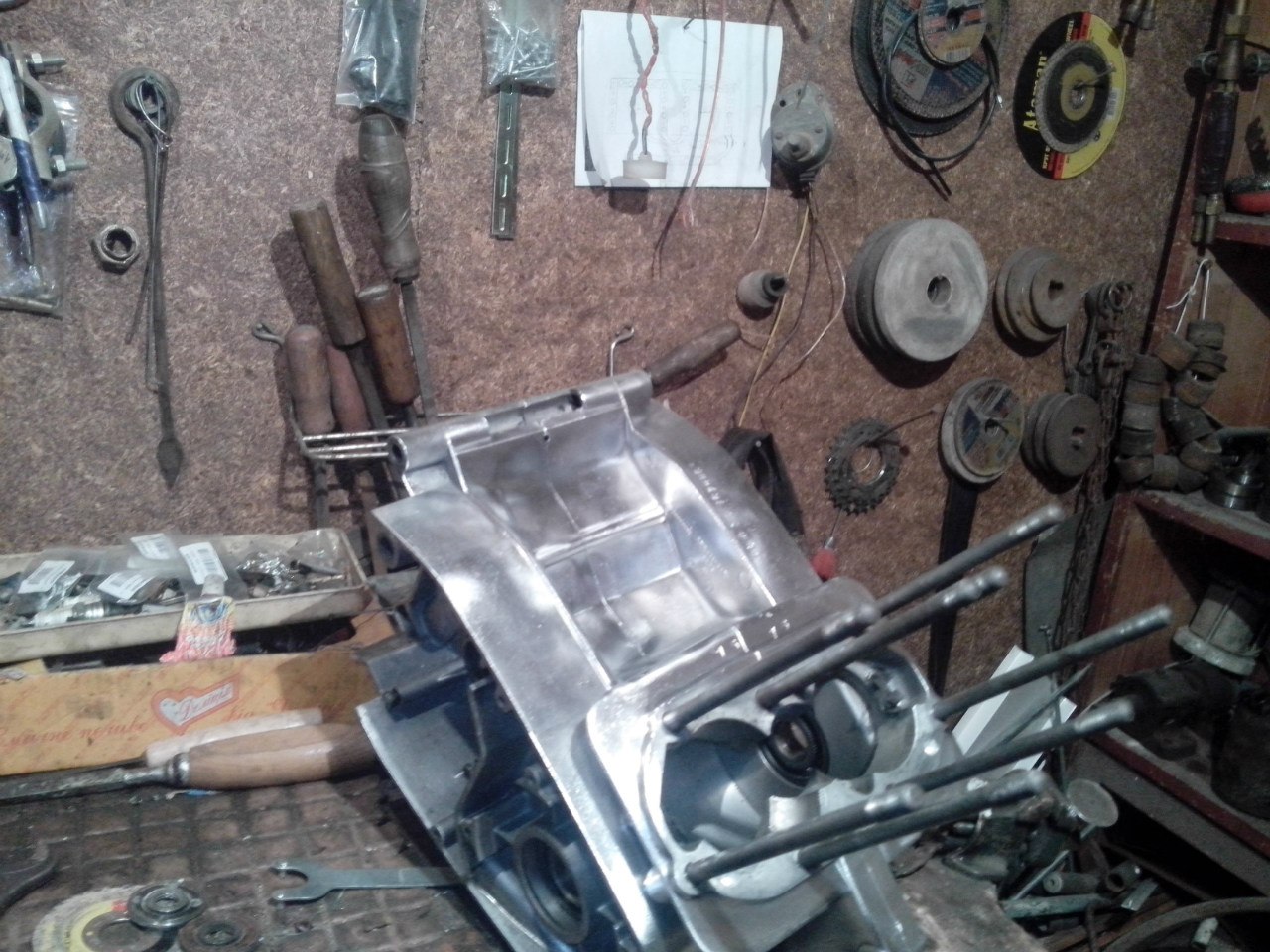

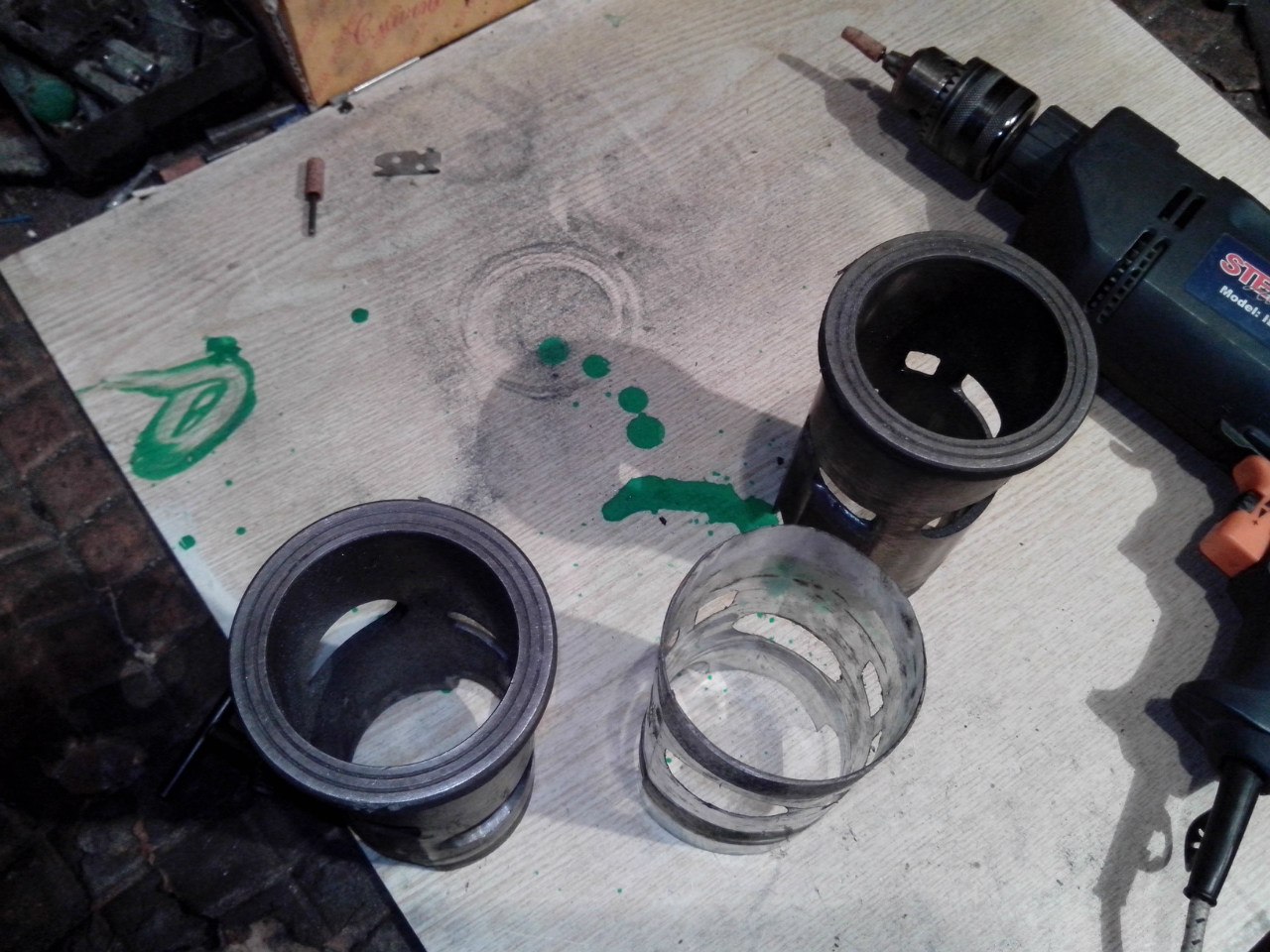

Также после приобретения цилиндров я занялся подгонкой всех каналов и состыковки с продувочными каналами картера.
Также была увеличена фаза впуска и выпуска в суме на 24* что являетса мелкой форсировкой сердца явы, ну и полировка каналов и крышек

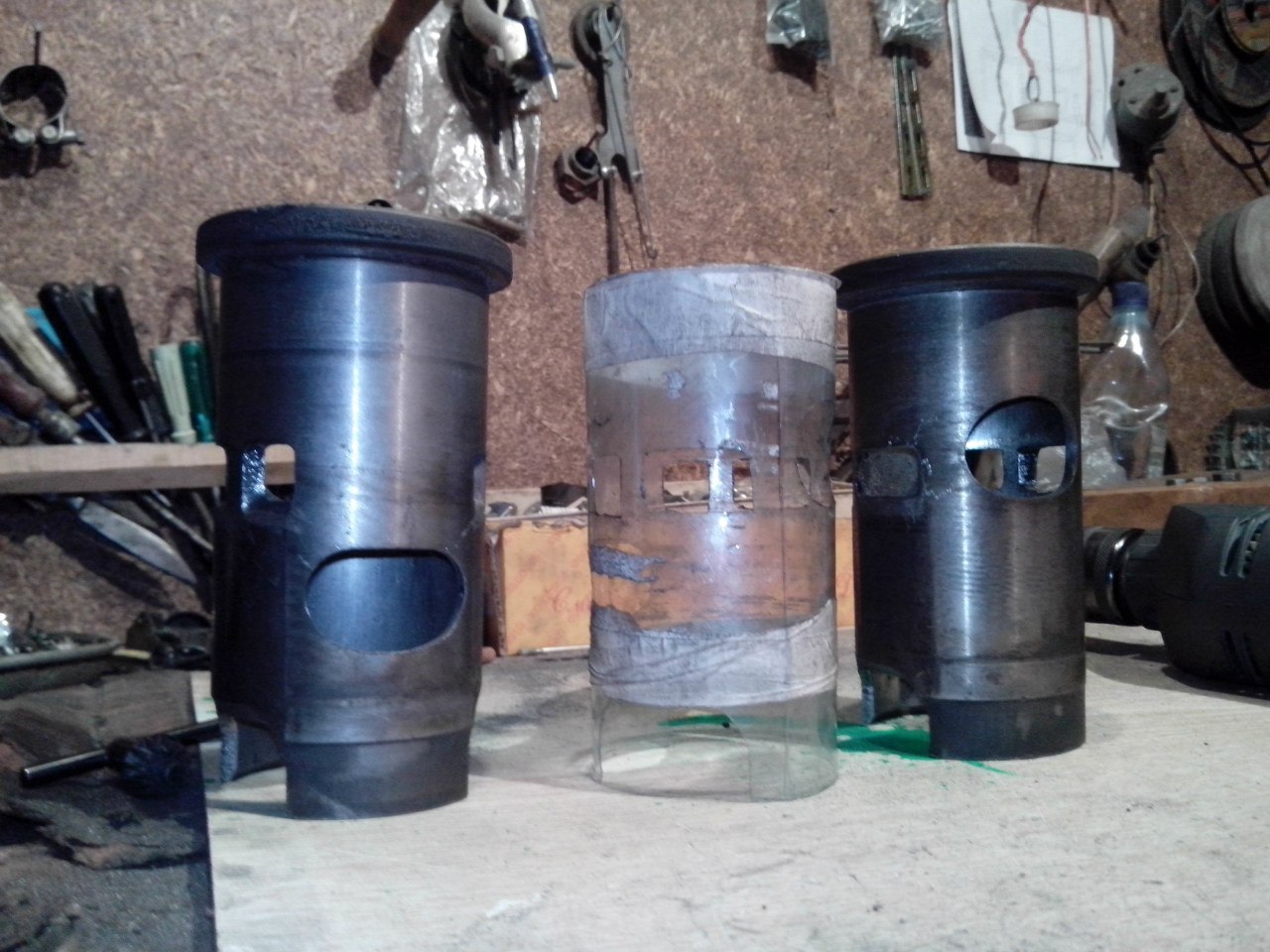

Все делалось по заранее изготовленому макету , чтобы фазы были строго одинаковые на обоих цилиндрах
Вкладення

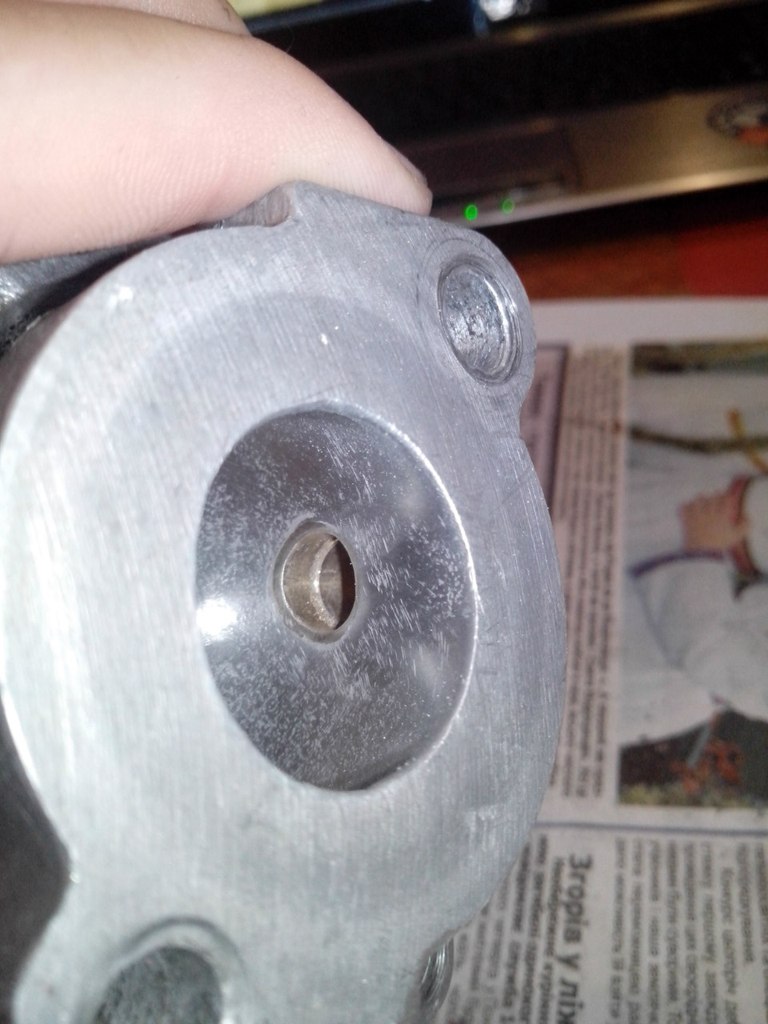

Внедрен выходной штуцер на 11мм из коллектора в резонатор впуска))))
Внедрен выходной штуцер на 11мм из коллектора в резонатор впуска))))
Віталя
Старая гвардия
Повідомлень: 2373
З нами з: 21 травня 2011, 12:06
Мотоцикл: Honda
Звідки: Украина
Дякував (ла): 0
Подякували: 8 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Віталя »

Саня 45 писав:Не фонтан конечна но мотор не колот
А как это понимать,если мотор уже на красном герметике? :?
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

Віталя писав:
Саня 45 писав:Не фонтан конечна но мотор не колот
А как это понимать,если мотор уже на красном герметике? :?
НУ значит налапшал мне хозяин(((( :banghead2: но следов зубила я не обнаружил и грани на болтиках целенькие
А как определить подскажи то интересно узнать
Аватар користувача
Vitaha_N
Старая гвардия
Повідомлень: 1612
З нами з: 05 січня 2011, 23:05
Мотоцикл: Jawa, Suzuki
Звідки: Кривой Рог
Дякував (ла): 35 разів
Подякували: 90 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Vitaha_N »

Саня 45 писав:долго решался создавать тему или нет, ведь здесь гуру явно не одобрят ((( но будет как будет , я думаю всех Ява приятно впечатлит в сравнении с ее исходным состоянием
Ну а почему бы и не создать? :100: Не гуру, но одобряю, вполне грамотный подход и как следствие, довольно таки симпатичный мотоцикл в результате.
Из критики: выпускная система ИМХО нуждается в дальнейшей доработке, резонаторы сделаны небрежно, а глушащие насадки вообще какие то невразумительные. Ну и кромсание переднего крыла тут считается моветоном, мне кажется крылышко а-ля Ява 640 было бы уместнее. Но это конечно, на любителя
oleksa
Старая гвардия
Повідомлень: 2118
З нами з: 26 жовтня 2010, 20:06
Мотоцикл: Yamaha TW-200, Иж-56, Карпаты-2
Звідки: Киевская обл. г.Украинка
Дякував (ла): 67 разів
Подякували: 70 разів
Контактна інформація:

Re: JAWA 638

Повідомлення oleksa »

А никак. Это все басни дедушки Панаса.
Никак.
Можно собрать двигатель на любой герметик, с любыми болтами, новыми или просто аккуратно крутить.
Нанести родной слой пыли и масла. Далее рассказывать что двигатель не кололся, пионеры в него не лазили и т.д.
Аватар користувача
vladuna
Старая гвардия
Повідомлень: 1135
З нами з: 10 лютого 2011, 20:51
Мотоцикл: Jawa 350 638, ИЖ 56, Рига 26
Звідки: Киев
Дякував (ла): 4 рази
Подякували: 41 раз
Контактна інформація:

Re: JAWA 638

Повідомлення vladuna »

Видно что руки с нужного места растут.Мотор действительно кололся,красный герметик этому подтверждение.Резонатор какойто не такой,уж ИМХО оригинальный 640 посолиднее смотрится :smoke2:
Нужно знать предмет, о котором говоришь, в точности и подробности, выяснив себе вполне его положительные и отрицательные свойства... А. Ф. Кони.
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

Я ж говорю что чтоб не как у всех, а резонаторы красоту и не наводят мне от их работа нужна))))
но и не хотелось банально как у всех, или свободной продаже..... купить поставить может каждый, а грамотно рассчитать и смастерить своими руками нет :smoke:
Востаннє редагувалось 04 квітня 2013, 17:11 користувачем Саня 45, всього редагувалось 1 раз.
Аватар користувача
Саня 45
рокер
Повідомлень: 246
З нами з: 27 липня 2012, 19:16
Мотоцикл: JAWA 638
Звідки: Чернигов
Дякував (ла): 4 рази
Подякували: 2 рази
Контактна інформація:

Re: JAWA 638

Повідомлення Саня 45 »

oleksa писав:А никак. Это все басни дедушки Панаса.
Никак.
Можно собрать двигатель на любой герметик, с любыми болтами, новыми или просто аккуратно крутить.
Нанести родной слой пыли и масла. Далее рассказывать что двигатель не кололся, пионеры в него не лазили и т.д.
Печально НО факт! Так делать не хорошо, Абы тоЛько впарить ...
Аватар користувача
Vitaha_N
Старая гвардия
Повідомлень: 1612
З нами з: 05 січня 2011, 23:05
Мотоцикл: Jawa, Suzuki
Звідки: Кривой Рог
Дякував (ла): 35 разів
Подякували: 90 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Vitaha_N »

Саня 45 писав:резонаторы красоту и не наводят мне от их работа нужна))))
Ну как бы одно другого не исключает ;)
Аватар користувача
Андрей 96
Старая гвардия
Повідомлень: 1276
З нами з: 07 грудня 2011, 13:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Звідки: Россия Московская Обл.
Дякував (ла): 18 разів
Подякували: 15 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Андрей 96 »

Дык :o ведь вроде продана эта яваhttp://roker.kiev.ua/forum/viewtopic.php?f=52 ... 769#p52769 об чем тема,или что то не срослось с продажей? :?
Аватар користувача
Avior
Гаджет-мэн
Повідомлень: 3155
З нами з: 25 травня 2009, 10:56
Мотоцикл: Минск => ИЖ Ю4 => Jawa 634 = > Java 638 => Jawa 638 Люкс => Kawasaki KLR 650 c => Yamaha WR250X\R
Звідки: Киев, с. Ясногородка
Дякував (ла): 264 рази
Подякували: 879 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Avior »

Видно руки от куда надо! Но черты кафе-рейсера в упор не вижу... больше стрит

Только я не понял красная ява это твоя бывшая? Уж очень они похожи...
Подорожуючи, ти щоразу переживаєш ще, і ще одне маленьке життя. Кожна подорож – це нова історія, особлива та неповторна.
Нехай сьогодні це дупа, завтра ми назвемо цю пригодою!
Аватар користувача
vladuna
Старая гвардия
Повідомлень: 1135
З нами з: 10 лютого 2011, 20:51
Мотоцикл: Jawa 350 638, ИЖ 56, Рига 26
Звідки: Киев
Дякував (ла): 4 рази
Подякували: 41 раз
Контактна інформація:

Re: JAWA 638

Повідомлення vladuna »

Судя по заднему крылу и маятнику это один и тот же мотоцикл
Нужно знать предмет, о котором говоришь, в точности и подробности, выяснив себе вполне его положительные и отрицательные свойства... А. Ф. Кони.
Аватар користувача
Vitaha_N
Старая гвардия
Повідомлень: 1612
З нами з: 05 січня 2011, 23:05
Мотоцикл: Jawa, Suzuki
Звідки: Кривой Рог
Дякував (ла): 35 разів
Подякували: 90 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Vitaha_N »

vladuna писав:Судя по заднему крылу и маятнику это один и тот же мотоцикл
Мне кажется таки два разных... Тогда к чему фото красного не понятно. Или мот был сделан, продан а потом автор решил рассказать о истории его создания? :niasilil:
Аватар користувача
Андрей 96
Старая гвардия
Повідомлень: 1276
З нами з: 07 грудня 2011, 13:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Звідки: Россия Московская Обл.
Дякував (ла): 18 разів
Подякували: 15 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Андрей 96 »

Vitaha_N писав: Тогда к чему фото красного не понятно. :niasilil:
Тоже очень интересует этот вопрос?Ждем афтора темы с разъяснениями! :boyan:
Аватар користувача
VOVAN
MOTOFUN
Повідомлень: 216
З нами з: 15 лютого 2011, 17:29
Мотоцикл: jawa 638_5 + 638
Звідки: Украина Кировоградськый район смт.Голованивськ
Дякував (ла): 0
Подякували: 1 раз
Контактна інформація:

Re: JAWA 638

Повідомлення VOVAN »

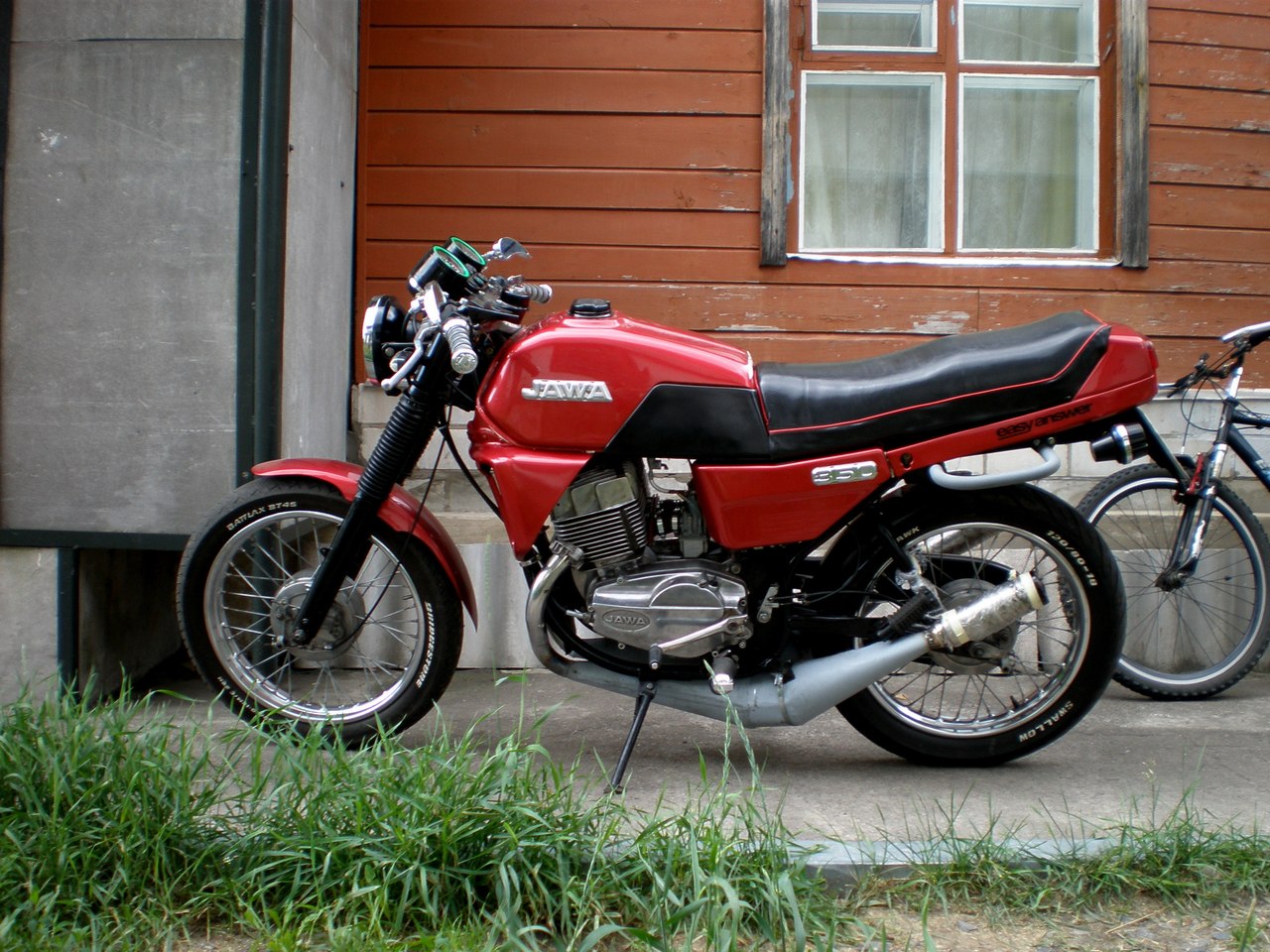

Моти різні він просто показав різницю резонаторів
Зображення
Віталя
Старая гвардия
Повідомлень: 2373
З нами з: 21 травня 2011, 12:06
Мотоцикл: Honda
Звідки: Украина
Дякував (ла): 0
Подякували: 8 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Віталя »

А я думаю что мотоцикл один и тот же :100:
Автор его продал и теперь решил написать о переделки явы(как все было)
Аватар користувача
Vitaha_N
Старая гвардия
Повідомлень: 1612
З нами з: 05 січня 2011, 23:05
Мотоцикл: Jawa, Suzuki
Звідки: Кривой Рог
Дякував (ла): 35 разів
Подякували: 90 разів
Контактна інформація:

Re: JAWA 638

Повідомлення Vitaha_N »

VOVAN писав:Моти різні він просто показав різницю резонаторів
Саня 45 писав:Внешний вид я делал на основе своего прошлого детища , так как меня не устраевала стандартная форма резонаторов
Таки ты прав, просто старая фотка сбила с толку и не только меня
