Установка реле

[dENVER]

Всем привет.ява 350(638) переделана под 12v.стоит зажигание от восьмерки.стоит родной выпрямитель и релюшка ДПТП ЭРН-М1.какие проводки куда подсоединять к ней???там минусовой,со щетак и плюсовой(запараллеленный).

[міша]

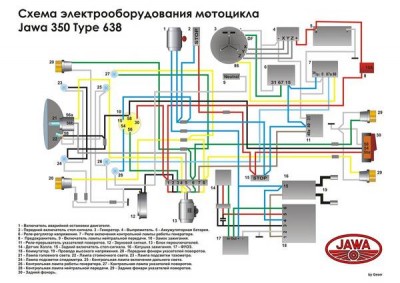

[міша]

lЩе одна

lЩе одна

lЩе одна

[Yura_Gn]

Все ясно как белый день. Провод с включателя стоп-сигнала(или можно бросить с плюса акб) к клемме d+ а с нее на клемму 30/51 реле контрольно лампы генератора, с клеммы df на щетках на клемму df на рр, на b- от минуса акб.
