реле зарядки
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
реле зарядки
С какого автомобиля может подойти реле зарядки?Если кто ставил себе на яву 12в киньте схему.Заранее спасибо
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: реле зарядки
почитай внимательнееMAXDZ писав:Пожалуйста
http://roker.kiev.ua/forum/viewtopic.php?f=11&t=42
-
- Старая гвардия
- Повідомлень: 2423
- З нами з: 01 березня 2012, 22:23
- Мотоцикл: ыыы
- Звідки: ыыы
- Дякував (ла): 10 разів
- Подякували: 239 разів
- Контактна інформація:
Re: реле зарядки
Первая картинка сверху, номер р-регулятора 591.3702 , электрооборудование оно само по себе, как и сальники и подшипники. Спрашивай от 2106, от тазоклассики, у меня 3 сезона работает, стоит копейки.почитай внимательнее
-
- рокер
- Повідомлень: 226
- З нами з: 04 грудня 2011, 18:21
- Мотоцикл: Много
- Звідки: Россия
- Дякував (ла): 0
- Подякували: 12 разів
- Контактна інформація:
Re: реле зарядки
Реле контроля заряда - РС -702, правда сопротивление его катушки в два раза почти больше чем PAL. Нужно регулировать реле на срабатывание для Явы.
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
-
- рокер
- Повідомлень: 259
- З нами з: 03 лютого 2012, 22:44
- Мотоцикл: Ява 634 Матвеевка едишн
- Звідки: Матвеевка, Запорожье
- Дякував (ла): 0
- Подякували: 3 рази
- Контактна інформація:
Re: реле зарядки
А по поводу регулировки можно подробнее? Что да как.
А то поставить не проблема( себе поставил), но насколько правдивы будут показания?
Думаю многим будет интересно.
А то поставить не проблема( себе поставил), но насколько правдивы будут показания?
Думаю многим будет интересно.
-
- рокер
- Повідомлень: 226
- З нами з: 04 грудня 2011, 18:21
- Мотоцикл: Много
- Звідки: Россия
- Дякував (ла): 0
- Подякували: 12 разів
- Контактна інформація:
Re: реле зарядки
Сложный вопрос. Дело не в сложности регулировки, а в том как объяснить это.
Вкратце попробую. Дело в том что оба реле срабатывает при U от 3 -до 6v. примерно и то что реле сработало
не говорит о том что зарядка на самом деле идет на аккумулятор, причем и штатное реле PAL тоже страдает этим.
Предположим при 900 -1100 об.мин. лампа зарядки уже гаснет но на самом деле, особенно при включенном свете
зарядка на аккумулятор начинает идти при оборотах двигателя при 1300 -1500 об.мин. Без включенного света
зарядка т.е. порог превышения U на аккумуляторе выше 12,6v начинает идти при 1200 - 1300 об.мин. примерно.
Поэтому простыми подручными средствами при помощи одного вольтметра и аккумулятора регулировку РКЗ
сделать невозможно. Нужно соорудить простенький стенд для этого - в него должен войти вольтметр, понижающий тр -р
220/12v, диодный мост для того чтобы выпрямить переменное U в постоянное, ЛАТР и собственно само реле.
Регулировка реле механическая, усиливается (ужесточается) с помощью подгибания пластины реле сопротивление воздействию
катушки при срабатывании (более позднее срабатывание реле при определенном U в бортовой сети мотоцикла.
В принципе можно по поводу этого (регулировки реле) не напрягаться, стоит только помнить о том что реле показывает при срабатывании лишь исправность цепи зарядки, а сама зарядка будет идти чуть позже в зависимости от типа применяемого в мотоцикле РР. Если мотоцикл оснащен тахометром, то с помощью вольтметра подсоединенного к аккумулятору при работающем
двигателе можно оценить когда и при каких оборотах двигателя реально начинает идти зарядка в разных режимах работы
мотора. Как то так, проще не могу объяснить.
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: реле зарядки
Если не трудно кинь схемуMAXDZ писав:Первая картинка сверху, номер р-регулятора 591.3702 , электрооборудование оно само по себе, как и сальники и подшипники. Спрашивай от 2106, от тазоклассики, у меня 3 сезона работает, стоит копейки.почитай внимательнее
- Карандаш
- ArcherRSE
- Повідомлень: 364
- З нами з: 26 січня 2012, 10:09
- Мотоцикл: JAWA 634 => Лєгендарний DR650RSE => DRZ400S
- Звідки: Завалля
- Дякував (ла): 125 разів
- Подякували: 91 раз
- Контактна інформація:
Re: реле зарядки

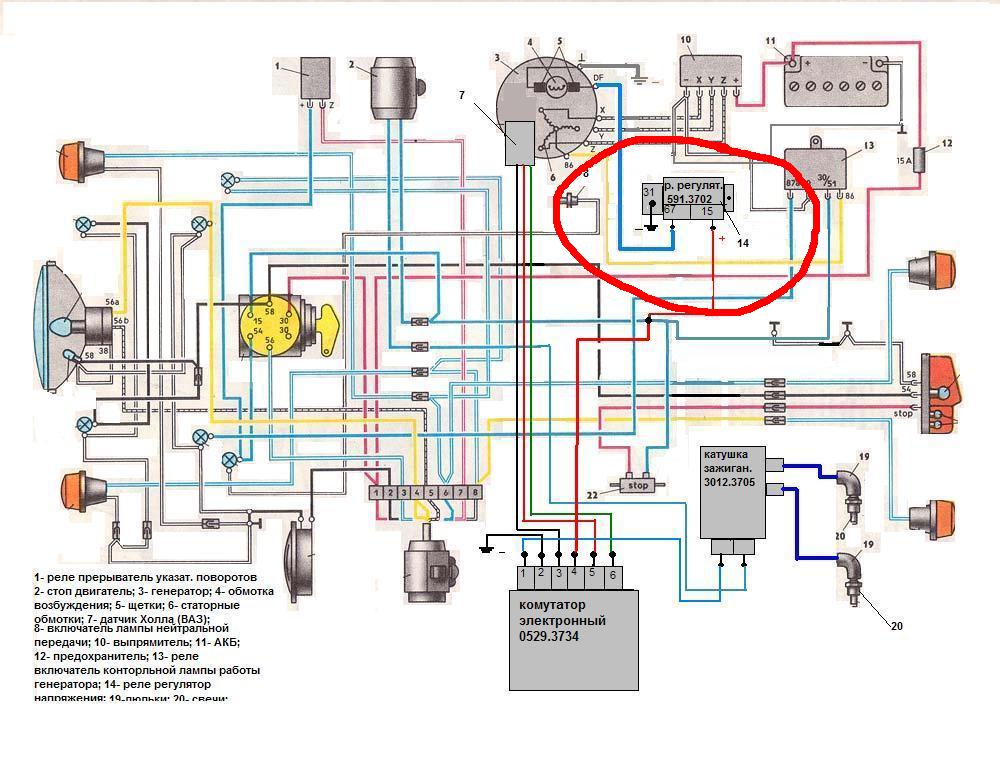

Червоним обведено реле(на всяк випадок). Підключай як по схемі
Вірю в закони динаміки
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
- Никòла
- los Relajados
- Повідомлень: 3188
- З нами з: 07 серпня 2009, 13:19
- Мотоцикл: 350-638-1-03
- Звідки: Днепропетровск
- Дякував (ла): 394 рази
- Подякували: 299 разів
- Контактна інформація:
Re: реле зарядки
GHOST RIDER,- давай все-таки разберемся,- речь идет о реле-регуляторе напряжения или реле контроля заряда???
Потому как название темы,- "реле зарядки",- несколько размыто.
Потому как название темы,- "реле зарядки",- несколько размыто.
-
- Старая гвардия
- Повідомлень: 2423
- З нами з: 01 березня 2012, 22:23
- Мотоцикл: ыыы
- Звідки: ыыы
- Дякував (ла): 10 разів
- Подякували: 239 разів
- Контактна інформація:
Re: реле зарядки
Реле-регулятор напряжения нужен или реле включения контрольной лампы работы генератора?
И по первому и по второму пункту путь тебе лежит в автомагазин с тазозапчастями.
И по первому и по второму пункту путь тебе лежит в автомагазин с тазозапчастями.
-
- рокер
- Повідомлень: 259
- З нами з: 03 лютого 2012, 22:44
- Мотоцикл: Ява 634 Матвеевка едишн
- Звідки: Матвеевка, Запорожье
- Дякував (ла): 0
- Подякували: 3 рази
- Контактна інформація:
Re: реле зарядки
А, понятно .Я-то думал, что есть проверенный способ регулировки, а в теории то и так понятно. Вольтметр стоит.
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: реле зарядки
Ладно,конкретно мне нужно реле зарядки,так как у меня нет самой зарядки на акб.Я переделал яву 634 под 12в.Собственно говоря мне нужно это самое реле зарядки с автомобиля,вот я и хочу узнать с какого можно поставить и за одно посмотреть схему подключения!
- Geser
- Гесератор-модератор
- Повідомлень: 2066
- З нами з: 31 травня 2009, 11:06
- Мотоцикл: Jawa 350 638 1988
- Звідки: Волиця - Київ - Бориспіль
- Дякував (ла): 277 разів
- Подякували: 178 разів
- Контактна інформація:
Re: реле зарядки
не морочь голову.
реле зарядки не существует в природе.
Или так уже выпрямитель начали обзывать?
реле зарядки не существует в природе.
Или так уже выпрямитель начали обзывать?
Слава Україні!
- Aleks1978
- Старая гвардия
- Повідомлень: 4199
- З нами з: 15 вересня 2009, 20:56
- Мотоцикл: 350/634
- Звідки: Харківська область,Борівщіна
- Дякував (ла): 406 разів
- Подякували: 205 разів
- Контактна інформація:
Re: реле зарядки
во-во. согласен с гесером.ведь релюха называетца"Реле-регулятор напряжэния" в бортовой сети т.с.,т.е. баланс в сети меж акумом и генером. а для контроля над зарядкой внедрить вольтметр.
095 02 63 867юмс і 063 624 72 60 лайф (вайбер і телеграм)[/color] Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
-
- Старая гвардия
- Повідомлень: 2423
- З нами з: 01 березня 2012, 22:23
- Мотоцикл: ыыы
- Звідки: ыыы
- Дякував (ла): 10 разів
- Подякували: 239 разів
- Контактна інформація:
Re: реле зарядки
To: GHOST RIDER
Сначала разберись что тебе нужно. Выпрямитель, реле рег. напряжения или реле контрольной лампы генератора. На схеме выше все есть, какой элемент тебе нужен?
Сначала разберись что тебе нужно. Выпрямитель, реле рег. напряжения или реле контрольной лампы генератора. На схеме выше все есть, какой элемент тебе нужен?
-
- мож че и выростит
- Повідомлень: 54
- З нами з: 10 грудня 2011, 21:38
- Мотоцикл: JAWA 634
- Дякував (ла): 0
- Подякували: 0
- Контактна інформація:
Re: реле зарядки
так,тогда разложим все по полочкам.У меня установлены следующие приборы:генератор иж ю5 12в,диодные мосты MIC 2 шт.,рр с 6ки классика и БСЗ,подключено все по схеме выше,но зарядки нет
- Avior
- Гаджет-мэн
- Повідомлень: 3168
- З нами з: 25 травня 2009, 10:56
- Мотоцикл: Минск => ИЖ Ю4 => Jawa 634 = > Java 638 => Jawa 638 Люкс => Kawasaki KLR 650 c => Yamaha WR250X\R
- Звідки: Киев, с. Ясногородка
- Дякував (ла): 267 разів
- Подякували: 881 раз
- Контактна інформація:
Re: реле зарядки
так у тебя нету реле контрольной лампы.
Подорожуючи, ти щоразу переживаєш ще, і ще одне маленьке життя. Кожна подорож – це нова історія, особлива та неповторна.
Нехай сьогодні це дупа, завтра ми назвемо цю пригодою!
Нехай сьогодні це дупа, завтра ми назвемо цю пригодою!
- Карандаш
- ArcherRSE
- Повідомлень: 364
- З нами з: 26 січня 2012, 10:09
- Мотоцикл: JAWA 634 => Лєгендарний DR650RSE => DRZ400S
- Звідки: Завалля
- Дякував (ла): 125 разів
- Подякували: 91 раз
- Контактна інформація:
Re: реле зарядки
Тільки присутність реле не добавить зарядки .
Тут би продивитись ще раз проводку, чи правильно підлючено, перевірити контакт. Як варіант взяти діодний міст та РР з іншого (робочого) мотоцикла.
Тестер в руки і
Тут би продивитись ще раз проводку, чи правильно підлючено, перевірити контакт. Як варіант взяти діодний міст та РР з іншого (робочого) мотоцикла.
Тестер в руки і
Вірю в закони динаміки
-
