Вилку на конусные подшипники

[klim4uha]

Вариант №2.
Итак, попробуем установить конические подшипники 32005 взамен штатных радиальных упорных.



Для начала покупаем подшипники в количестве 2 штук. Их размеры 25х47х15 мм.

Заказываем у токаря две втулки, которые устанавливаются в рулевую колонку. В них будут запрессованы наружные кольца подшипников.

Подшипники же нужно прошлифовать по внутреннему кольцу до диаметра 26 мм.







Разбираем рулевой механизм и тонкими отвертками выпрессовываем кольцо шарикоподшипника с оси траверсы.

Во избежании закусывания, на подшипнике, устанавливаемом сверху, снимаем небольшую фаску на внутреннем кольце, которая ушла при шлифовке.

Одно из внутренних колец с роликами напрессовываем на ось. Обильно смазываем Литолом.



Нагреваем втулки и садим в них наружные кольца подшипников. Втулки устанавливаем в рулевую колонку.

В качестве пыльников в нижней части используется два резиновых кольца 42х46.

Возможно придется доработать напильником или бруском отверстие замка до совмещения с таковым в раме.



Устанавливаем траверсу с осью в колонку, одеваем верхний подшипник и затягиваем гайку. Осталось собрать передок.

Можно заново чертежи втулок скинуть?

[Geser]

Треба шукати. Зараз уже продають готові комплекти.

[klim4uha]

Треба шукати. Зараз уже продають готові комплекти.

да просто у меня уже есть 2 штуки 32005, заново придётся всё покупать.

[Geser]

Щас колупну архіви.

[Geser]

Треба шукати. Зараз уже продають готові комплекти.

да просто у меня уже есть 2 штуки 32005, заново придётся всё покупать.

Таке знайшов. У другій втулці не впевнений зовсім. Там частина за уступом колонки не потрібна.

[klim4uha]

Треба шукати. Зараз уже продають готові комплекти.

да просто у меня уже есть 2 штуки 32005, заново придётся всё покупать.

Таке знайшов. У другій втулці не впевнений зовсім. Там частина за уступом колонки не потрібна.

Спасибо тебе, выручил)

[Geser]

да просто у меня уже есть 2 штуки 32005, заново придётся всё покупать.

Таке знайшов. У другій втулці не впевнений зовсім. Там частина за уступом колонки не потрібна.

Спасибо тебе, выручил)

Діаметр 47 у другій втулці не правильний. Ту частину взагалі не потрібно робити. І діаметр 40 на обох можна меншим робити (~30).

[klim4uha]

Спасибо исправил!

[KWAKA]

Як витягувати зношені обойми підшипників з цих стаканів?

[Odessa UA]

Як витягувати зношені обойми підшипників з цих стаканів?

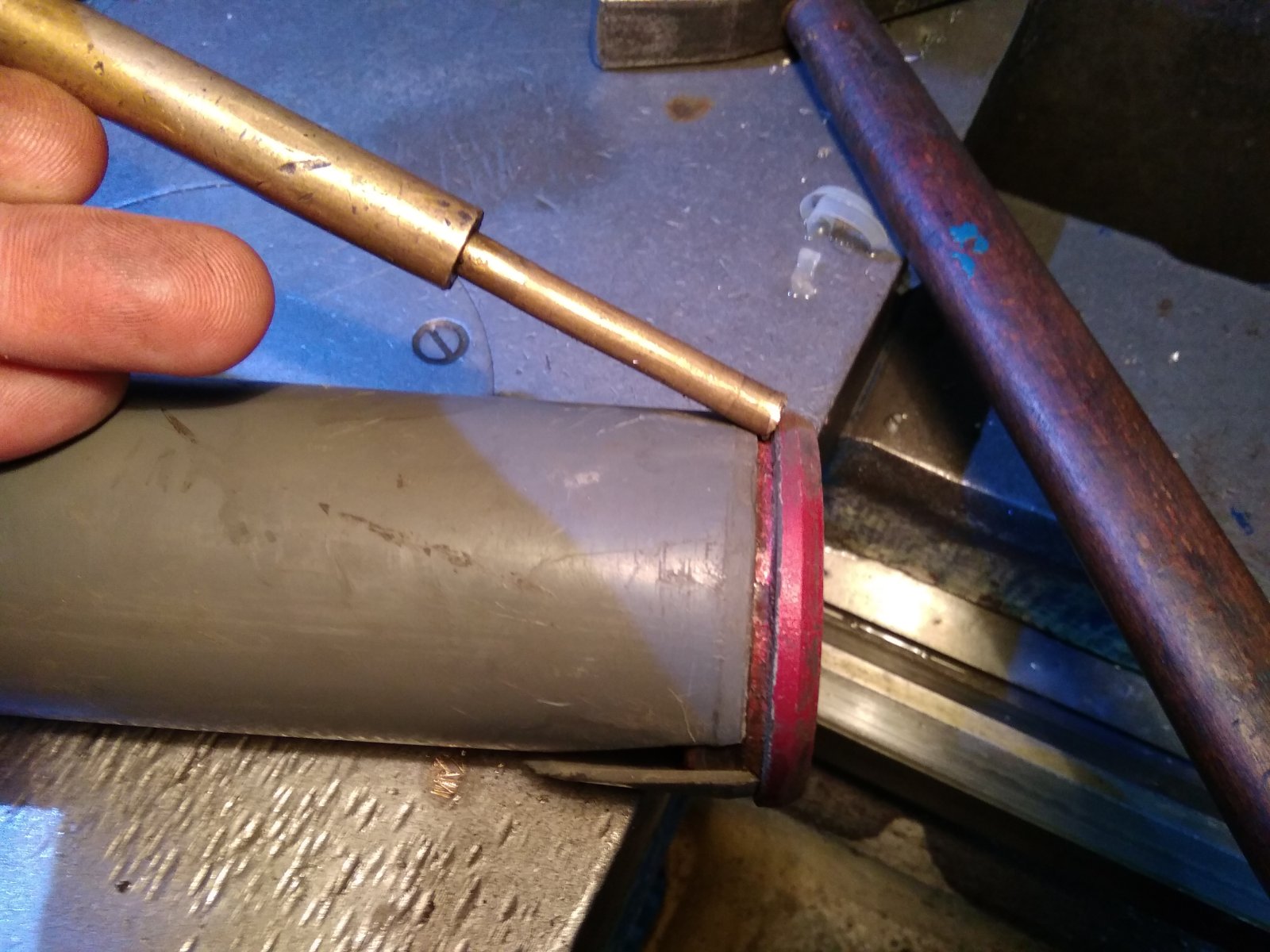

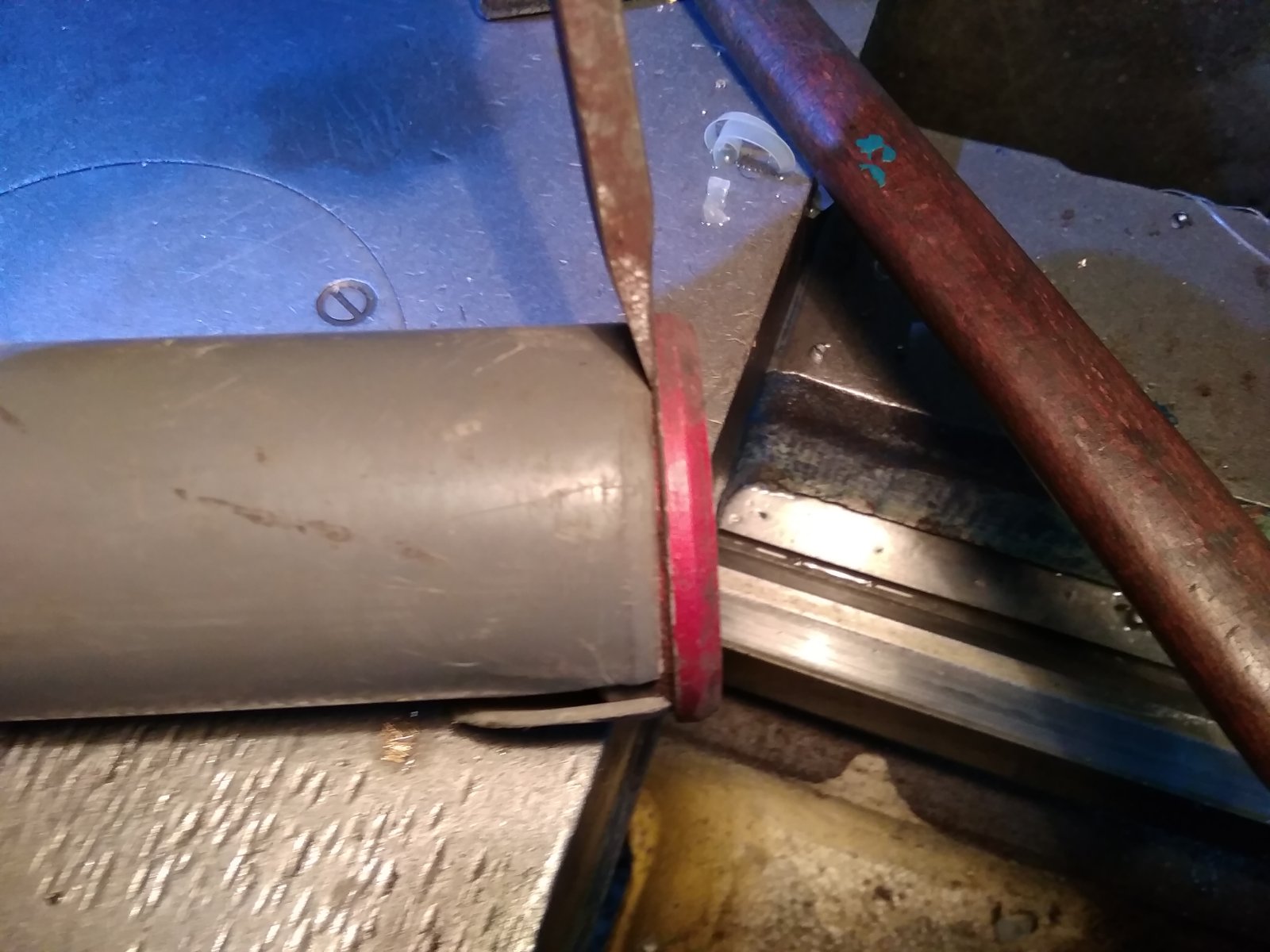

С початку...

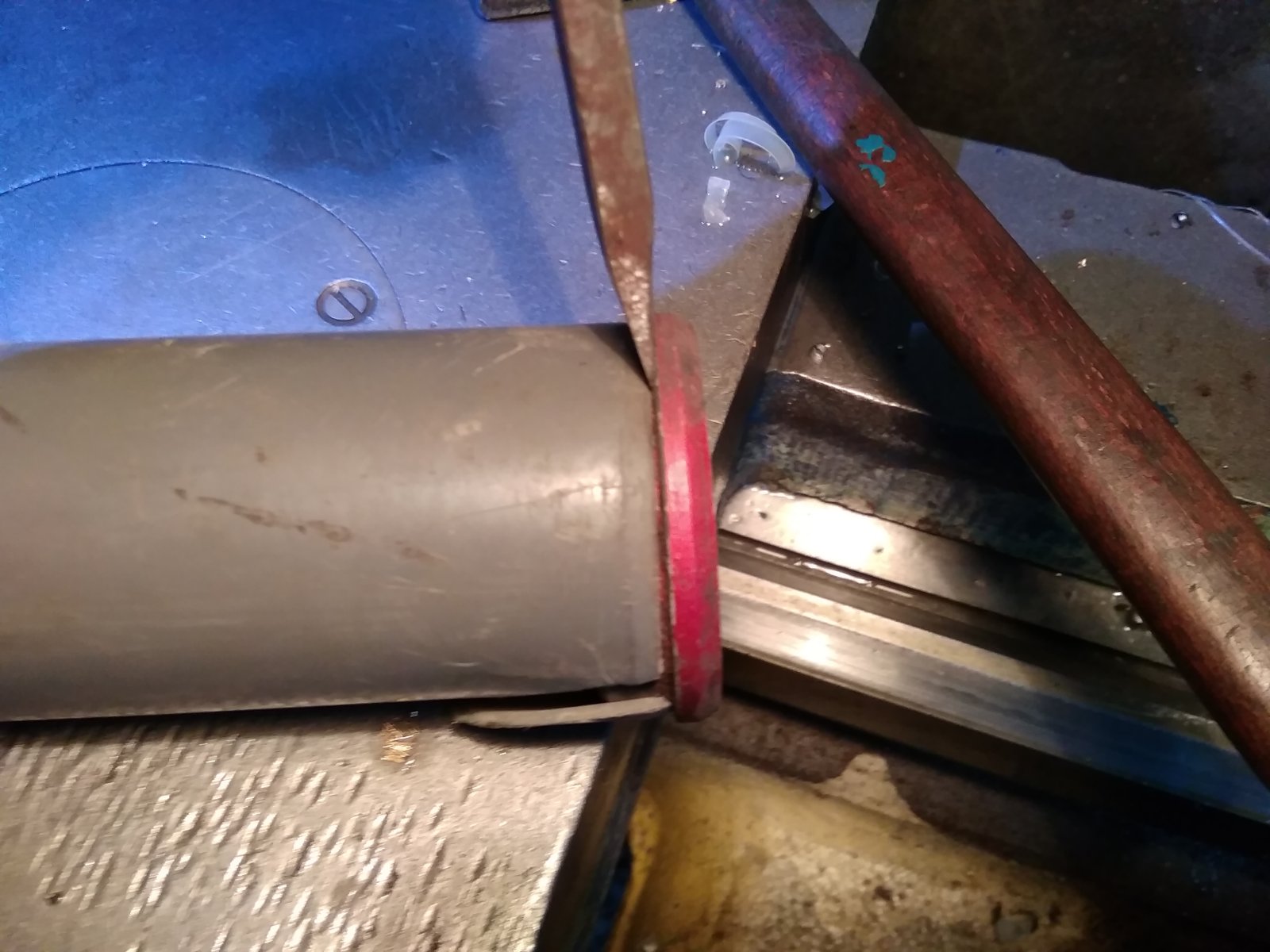

Потім...

Зображення містами поміняти треба, це сайт так кинув...

[KWAKA]

Ні, на фото зображення стаканів з рульової колонки, що на рамі. А як витягти зовнішні обойми корнусних підшипників з цих стаканів?

[Odessa UA]

Ні, на фото зображення стаканів з рульової колонки, що на рамі. А як витягти зовнішні обойми корнусних підшипників з цих стаканів?

Не зовсім зрозумів які труднощі, може ми о різних вузлах говоримо? То на фото взагалі пластикова труба, то я сам принцип показав. І о яких стаканах ти говориш тоді, начебто там один стакан рульовий, в якому з обидва сторін посаджені підшипники. Як ще? Якщо розібраний вузол, то можливо знутри можна прутком... Може я щось і не так зрозумів тебе, вибач тоді.

[KWAKA]

На кресленнях зображені стакани, куди сідають зовнішні обойми конусних підшипників. Я собі на яву робив по тих кресленнях, і ще тоді задався питанням, як їх замінити, коли зносяться?

[route 66]

На кресленнях зображені стакани, куди сідають зовнішні обойми конусних підшипників. Я собі на яву робив по тих кресленнях, і ще тоді задався питанням, як їх замінити, коли зносяться?

Та вони ж вєчні! Поставив і забув на 100500 років.
А якщо серйозно, то мабуть приварюватись чимсь до самої обойми.
У мене таке ж саме питання виникало коли ставив (На чезеті обойма заподліцо і з середини перекрито рамою). Вирішив що буду думати над цим коли прийдеться міняти)

[Geser]

Підковирнути там не вийде. Можна засвердлитися з торця втулки в кількох місцях і виколочувати.

[KWAKA]

Можна було б зробити два отвори навпроти обойми, нарізати різьбу, і двома болтами її випресовувати. Але це треба робити до запресовки обойм.

[Odessa UA]

На кресленнях зображені стакани, куди сідають зовнішні обойми конусних підшипників. Я собі на яву робив по тих кресленнях, і ще тоді задався питанням, як їх замінити, коли зносяться?

А, нарешті зрозумів. В мене інакше, я підшипники садив зразу в стакан рульової, а не через додаткові стакани, тому і не зрозумів...
Тоді вибій ті стакани, а потім і обойми з них, вже буде легше. То якщо стакани не приварені. Тоді витаскуй по методу сварщиків, загуглі як сварщики глухі обойми витаскують, вони потім самі вивалюються.

[Александр77]

поставив сьогодня роликові підшипники - так все нормально (ставляться і знімаються) мабуть не зрозумів в чому там трабл

[Geser]

поставив сьогодня роликові підшипники - так все нормально (ставляться і знімаються) мабуть не зрозумів в чому там трабл

Трабл в тому, що це не той варіант, який зараз можна купити, а проміжний, спроектований мною, між нинішнім і ступичними ВАЗ, коли треба було раму підрізати. Варіант не без недоліків, але цілком робочий.й

[Dermengy]

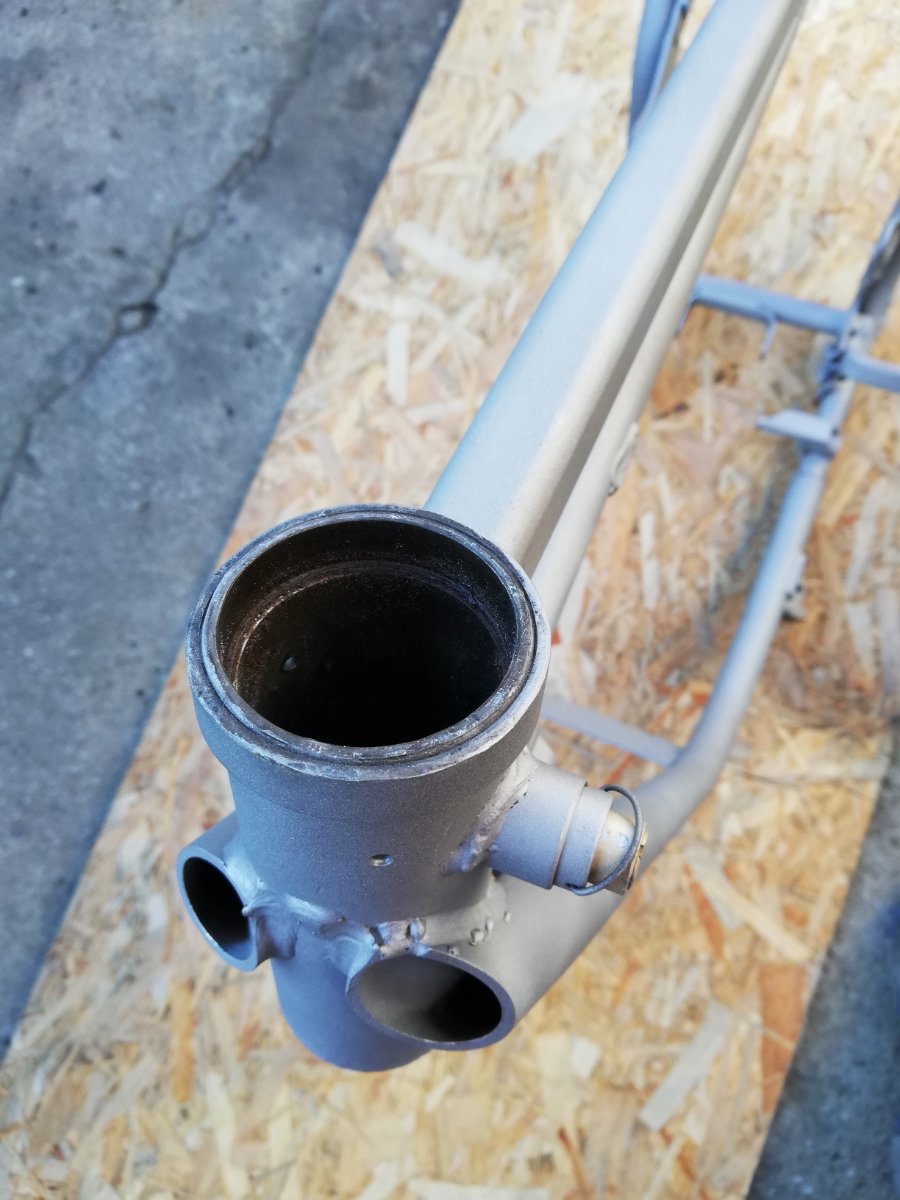

Для установки имеющихся в продаже коничек, обойму из рулевой нужно вытаскивать?
https://besplatka.ua/obyavlenie/konusny ... voi-572672

[USS]

Яку обойму? Її вже там нема. Рама заколхожена. Напевно роздовбані посадки під підшипники рульової та намагалися зтягти зовнішним кільцем. Треба або садити на клей або точити підшипники під реальний розмір у рамі. І підножка, що теж приварена?

[Dermengy]

Мне показалось, что это внутряк стакана втулили. Оказывается это снаружи втулку натянули .
Внутренний размер не раздолбан.

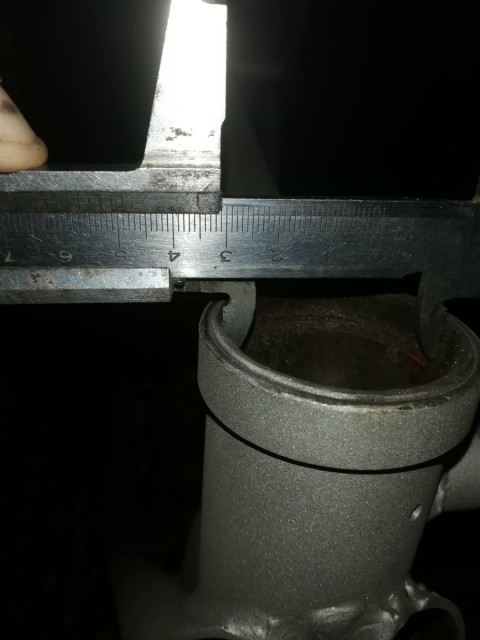

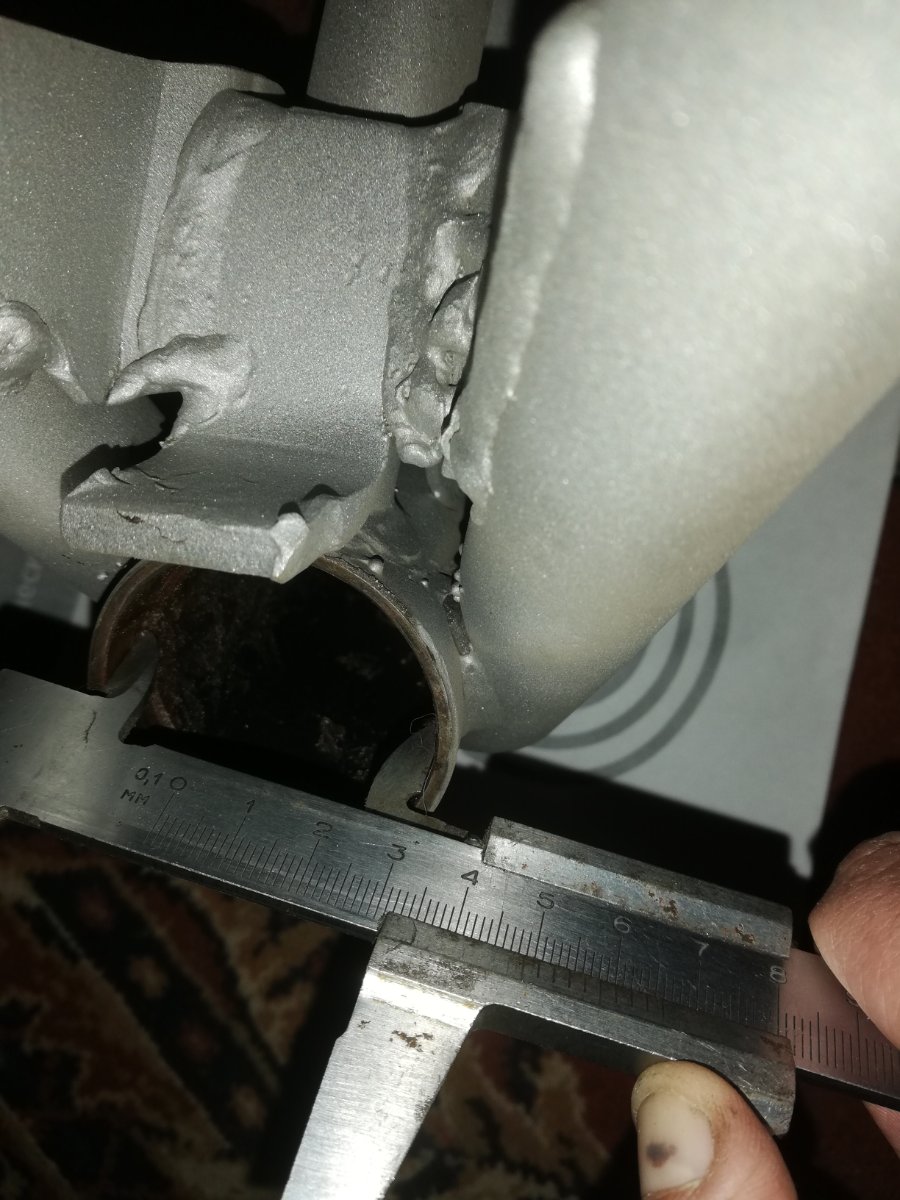

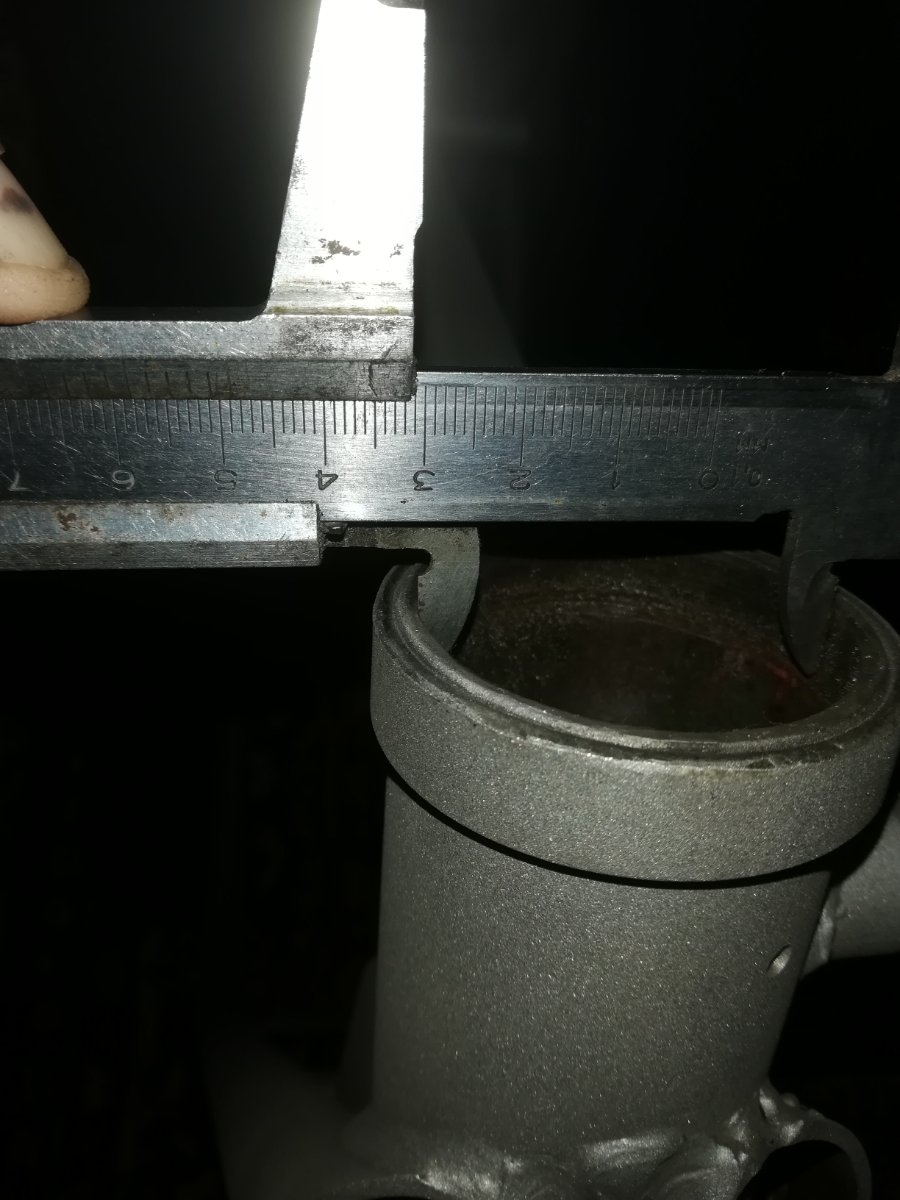

В нижней и верхней части стакана 48.8 мм.

[Geser]

Зазвичай роздовбує знизу.

[USS]

Розмір заводської обойми 49,1 (проміряв три штуки), валяється кілька рам завтра подивлюся який розмір у них. Можливо, якщо прибрати бруд та іржу у рамі, вийде на 49, бо три десятки натягу здається занадто.

[Dermengy]

Возможно.

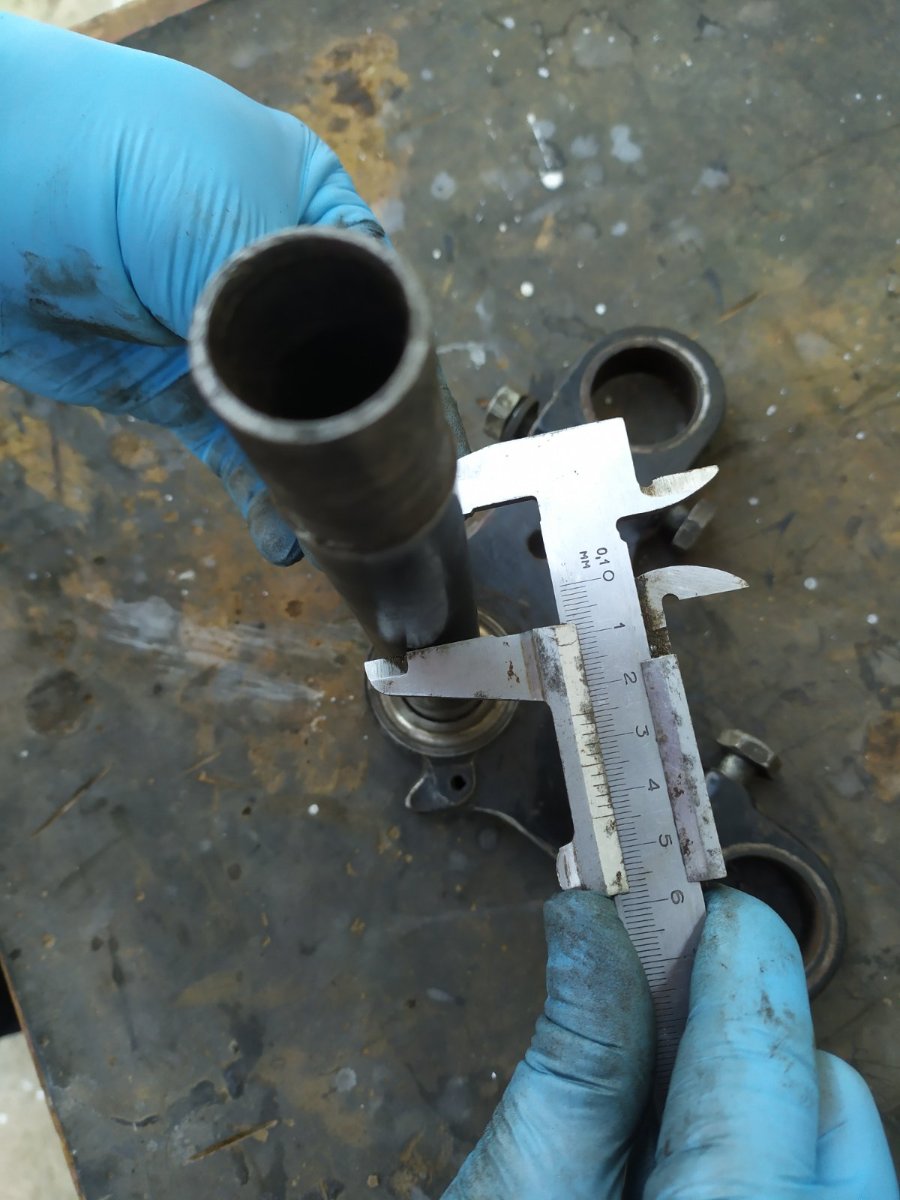

Промерял верхнюю и нижнюю обоймы, тоже 49.1 мм.

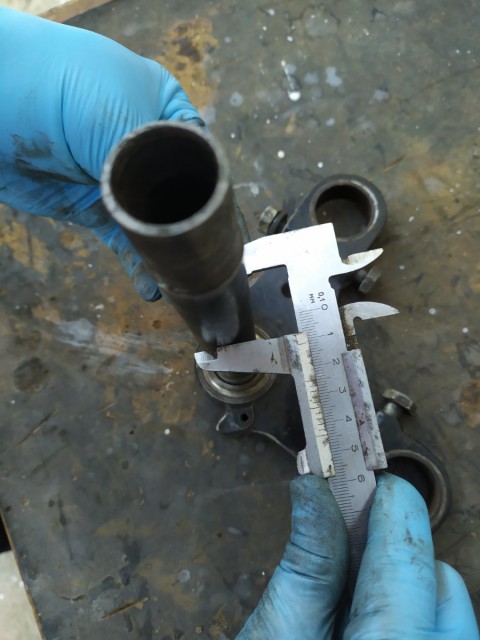

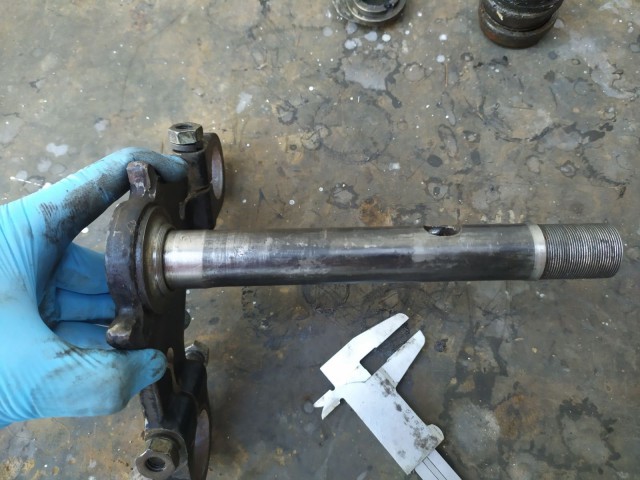

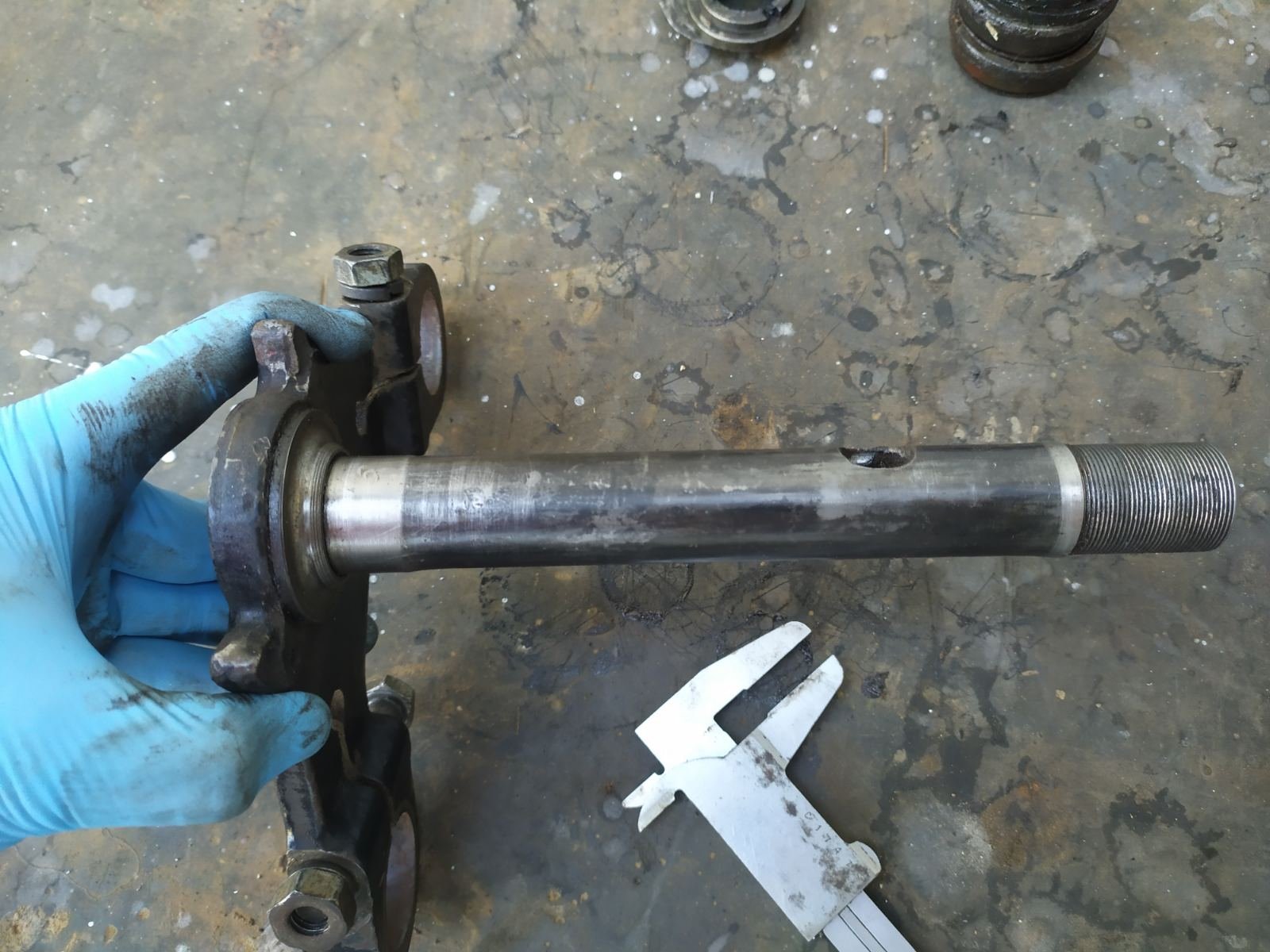

Ось траверс в области резьбы 24 мм.

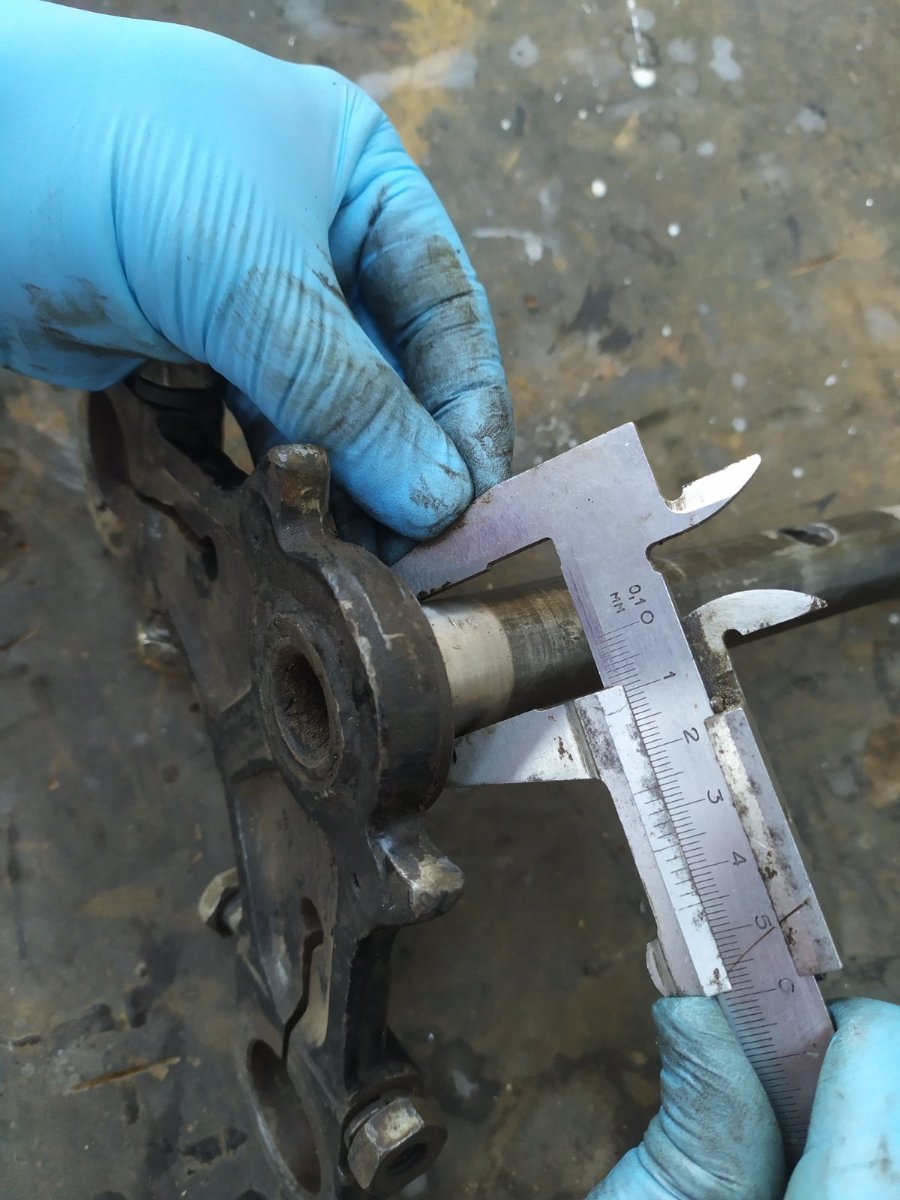

В центральной части 25 мм. И только два пояска по 26 мм под обойму подшипника.
Проточу всю ось под коничку 25 мм
