Dellorto PHBH 28

[nik_2]

Всем доброго времени суток!
Поскольку родной иков имеет выработку колодца и на регулировки не реагирует, было принято решение купить новый! Но не тут-то было: или труп или цена чуть ли не нового микуни!
И тут вижу в продаже Доллорто. Покупал сдесь: http://roker.kiev.ua/forum/viewtopic.php?f=53&t=4299

Пока двиг лежит на столе, реришил для себя изучить этого зверя поподробнее, но ни сдесь, ни в гуле нормальной инфы не нашел! А вопросов пока море:

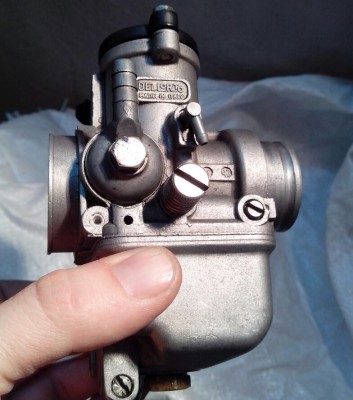

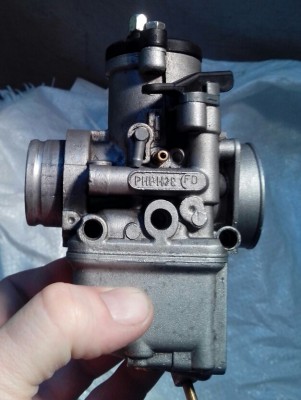

Из карба выходит несколько штуцеров под шлангочки. В инстркуции (которая переводилась автопереводчиком - ум вывехнуть можно!) нашел назначение только двух симетричных, что по-бокам: вентиляция поплавковой камеры. Вылезло несколько вопросов, если кто может разжевать поподробнее или ткнет где искать, буду крайне признателен:
1.Нужныли там эти трубочки?
2.Насколько критично их отсутствие?
3. Как правильно они там должны стоять (что куда и откуда)?
4. Влиляет ли их отсутствие/присутствие на регулировку?
На большинстве картинок трубочек нет, а на некоторых они есть! Где правда?...

[skinonsan]

Трубок на карбюраторе кроме может быть от 3 до 5, не считая топливопровод. Трубки что сверху (область колодца дроссельной заслонки) нужны для пускового режима (штуцера трубок смотрят вверх), т.е. при заводке на холодную и, или переходного режима. Также могут быть трубки в средней части корпуса карбюратора, для слива лишнего топлива из колодца дросселя (чтобы оно не попало при переливе в цилиндры). Нижние трубки (трубка), контроль и слив лишнего топлива их поплавковой камеры (контроль уровня топлива в поплавковой камере). Трубки нужны для чистоты в отсеке карбюратора. Верхние трубки заводятся в подседельный отсек, а еще лучше в отсек воздушного фильтра. Нижние и средние вниз, под заднюю маятниковую вилку.
Нужны они или нет, решать тебе, ездить и работать мотор будет без них.

[Jataw]

добавлю от себя...слева,ближе к выпускному диффузору, есть маленькая жолтая трубочка.Заметил,что на холостых оборотах двигателя с нее идет дымок,но только на горячем двигателе...пробовал затыкать пальцем-результат очевидный...мотор сбрасывал обороты,как бы начинало заливать.Сам ездил без трубочек,считаю что ява не карт и не кросс,карб вертикальное положение принимает очень редко на ней, да и работает карб в более спокойных и умереных условиях,чем в спорте.

[nik_2]

А есть какие-то методы определения что куда и откуда? Я точно знаю где 2 выхода вентиляции поплавковой камеры, а остальные как опредилить?
У меня их всего 4: 2 вентиляция попл.камеры, одна, о которой говорил jataw, и одна снизу на донышке (скорее всего перелив?). А эта желтенькая с которой дымок не должна быть закольцована с нижней?
Итого: что куда выводить?

[Jataw]

нижняя да,перелив...ну а с дымком,не помню точно,но определенно связана с каким то каналом.Можно открыть крышку и посмотреть или продуть и узнать.

[nik_2]

Стремно мне разбирать настроенный карб - мне ж двиг после капиталки заводить на нем! Но трубочек понатыкаю - не помешают! главное правильно натыкать, чтоб не навредить ничем!

[satok]

Стремно мне разбирать настроенный карб - мне ж двиг после капиталки заводить на нем! Но трубочек понатыкаю - не помешают! главное правильно натыкать, чтоб не навредить ничем!

Камрад я специально зарегистрировался чтоб ответить на Ваш вопрос.
Та желтая трубочка - это подача масла(не забываем что импортные двухтактники имеют раздельную систему смазки) и она должна быть заглушена, 2 вентиляционные трубочки и та что снизу трубка для слива топлива из поплавковой камеры-должны быть открыты.

[nik_2]

Спасибо, что не прошли мимо!
Теперь разобрался полностью!

[Jataw]

Стремно мне разбирать настроенный карб - мне ж двиг после капиталки заводить на нем! Но трубочек понатыкаю - не помешают! главное правильно натыкать, чтоб не навредить ничем!

Камрад я специально зарегистрировался чтоб ответить на Ваш вопрос.
Та желтая трубочка - это подача масла(не забываем что импортные двухтактники имеют раздельную систему смазки) и она должна быть заглушена, 2 вентиляционные трубочки и та что снизу трубка для слива топлива из поплавковой камеры-должны быть открыты.

а почему тогда на ХХ,когда её(трубочку слева,типа для смазки) затыкаешь пальцем,двигатель сбрасывает обороты и вскоре глохнет,а если подгазовывать,вообще...ощущение богатой смеси.Я не помню куда идёт канал с неё,нужно проследить,тогда можно уже что-то решать с ней.

[satok]

"....ощущение богатой смеси"-так и есть,канал идет прямо в дифузор,и сосет воздух мимо всех жиклеров и фильтра(а Вы знаете чем это грозит).Вам надо сначала закрыть эту трубочку а потом отрегулировать подачу смеси(винтом качества).

[nik_2]

"....ощущение богатой смеси"-так и есть,канал идет прямо в дифузор,и сосет воздух мимо всех жиклеров и фильтра(а Вы знаете чем это грозит).Вам надо сначала закрыть эту трубочку а потом отрегулировать подачу смеси(винтом качества).

Возник вопрос скорее из любопытства, чем практичности, но всеже: А если с заглушеной трубочкой отрегулировать не удается, то что будет, если на трубочку, чтоб не засасывало каку, поставить фильтр? и отрегулировать с ним - пусть подсасывает себе (и обедняет ) на здоровье! Не, так нельзя?

[nik_2]

"....ощущение богатой смеси"-так и есть,канал идет прямо в дифузор,и сосет воздух мимо всех жиклеров и фильтра(а Вы знаете чем это грозит).Вам надо сначала закрыть эту трубочку а потом отрегулировать подачу смеси(винтом качества).

Возник вопрос скорее из любопытства, чем практичности, но всеже: А если с заглушеной трубочкой отрегулировать не удается, то что будет, если на трубочку, чтоб не засасывало каку, поставить фильтр? и отрегулировать с ним - пусть подсасывает себе (и обедняет ) на здоровье! Не, так нельзя?

[satok]

Друзья мотоциклисты ну Вы меня поражаете(ни в коем случае не хочу ни кого обидеть) но:
Если Вы понимаете принцип работы мотоциклетного карба то сами себе дайте ответ,"карб не будет работать правильно на всех режимах если эта трубка открыта" это то же самое если бы был подсос воздуха между впускным колектором и цилиндром
С уважением Игорь.

[satok]

http://moto50.ru/files/docs/Dellorto_RU.pdf
http://www.easykart.ru/index.php?option ... ew&id=1076
http://www.motovelosport.ru/cat/toplivo ... ive/55.php
http://ru.scribd.com/doc/9641108/Dellorto-Manual
Вот тут все расписано от А до Я.
С уважением,Игорь.

[nik_2]

Благодарю за ссылки! Будем изучать!

[Jataw]

интересно,значит я что-то пропустил в этих мануалах...найду старый корпус с Dellorto,просмотрю этот канал интересный))

[nik_2]

Скорее не пропустил, а просто твой (что ты мне выслал) мануал корявый и не полный! В этом же разжовано все до мелочей и с нормальным переводом!

[Jataw]

Я и эти читал,ссылок не делал,а оставил только мануал,выслал тебе что было!
