Установка АКБ на Восход 3М

[XedoX]

Из-за недостаточной мощности генератора, решил установить на свой мот АКБ.
Батарею взял от скутера на 4Ач, которая отлично стала в левый бардачок), а схему для зарядки повторил с экспортых Минсков.
Приемущество схемы в возмжности настройки зарядного тока и отключение зарядки при достижении на клемах АКБ 14В.
Сегодня пойду устанавливать - о результатах отпишусь чуть позже)

Соствеено само ЗУ:




Отлично влезло в корпус какого-то ВАЗовского реле РС514:


Извиняюсь за качество фото - проблемы с фокусировкой комуникатора(((

[lectoroff]

Интересная тема! Я тоже на Минск себе думаю такое сделать.

[XedoX]

Установил давно, вот решил отписатся)
Свет стал напорядок лучше - даже не ожидал что стандартная СССР лампочка м.б. такой яркой))) Жаль нечем было фотки сделать

А на днях влупил ксенон - в закрытом гараже видно как днем;)
На улице пока не испытывал, погода ваще ни к черту(

В общем рекомендую, минимум затрат, зато на дороге хоть че-нить видно

[Андрей 96]

XedoX а можешь плиз... написать название и маркировку деталей ЗУ.oleksa дал мне ссылку Олдовскую я так понимаю ЗУ подключаеться также как там.Но я склоняюсь к твоей конструкции,она компактней.детали закажу привезут с радиорынка.а ну и схему нарисуй пожалуйста самого ЗУ.

[XedoX]

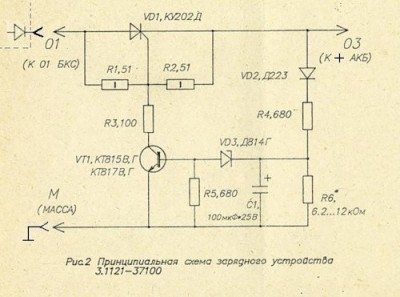

Схема стандартная от Минского, все элементы подписаны)
http://s60.radikal.ru/i167/0911/1c/45322ae47a7d.jpg
В моем исполнении есть несколько конструктивных недочетов (влияют только на размер ):
- 5 Ватные резисторы R1, R2 - достаточно и 1Ватных
- Тиристор КУ202 в огромном железном корпусе, нужен КУ202Н1 в корпусе ТО-220
Если это учесть, то тогда в корпусе останется место под 2 диодных сборки BR1010 для развязки генератора - необходимо для снятия полной мощности с генератора.
Хотя я последнее не делал, т.к. для обычной лампы этого достаточно.
Могу выложить печатную плату первого варианта в S-Lay.

[Андрей 96]

Спасибо!XedoX Буду покупать провода,клеймы,кембрики ну и детали для ЗУ.

[gricenko_andrey]

Люди скиньте схему по ссылке не могу найти очень нужно есть хороший акб и ген тоже класс ,а совместить сам немогу ума нехватает!!!

[Андрей 96]

[gricenko_andrey]

Спаибо Андюха ! У меня ген г427 написано что 7вольт 60ватт ,а на освещение выдаёт на холостых 13 вольт без нагрузки

[Андрей 96]

А как узнал что выдает 13 v.? я думаю у тебя просто две катушки световые перемкнуты,у нас это практикуеться в Калхозтюненге.

[gricenko_andrey]

замерял тестером ,а когда снял там 3 катушки соеденены послодовательно и пайка заводская

[А.Б.М]

Все катушки намотаны проводом одного сечения (я имею ввиду освещение)? У меня такой же генератор, переделанный под 12в.

[gricenko_andrey]

катушки освещения одинаковым проводом толстым около мм.

[А.Б.М]

У тебя он переделанный, у меня есть такой же, там обмотки не одним проводом мотаются, там каждая катушка(или пара катушек) питают своих потребителей, например отдельно стоп, отдельно поворотники, свет. Короче получается у тебя переделанный в 12в, 65Вт что есть гуд

[gricenko_andrey]

Я знаю там повороты малое стоп среднее они по катушке, а освещение три в одну и толстым

[А.Б.М]

Я знаю там повороты малое стоп среднее они по катушке, а освещение три в одну и толстым

Странно, скорее всего у тебя туда кто-то лазил. Поищи в нете схему соидинения обмоток Г427, все станет ясно.

[XedoX]

скажи та схема что ты описал на рокере , можно найти оригинал в продаже?Икак оно называется, номер?

gricenko_andrey, Зарядное уст-во 3.1121-37100
Врядли найдеш,т.к. устанавливалось на экспортные Мински для Польши,
oleksa пробовал найти - в итоге сделал сам;)

[Roman 13]

ОТ на МІНЧАК придумалили без аккумулятора........А НА ......ХУЯ козє баян...для чого ставити аккумулятор -внятно поясніть.

[Andriy21]

Рома, ти що, читати розучився? (жаль ще смайлика з козою немає )

Из-за недостаточной мощности генератора, решил установить на свой мот АКБ.

Установил давно, вот решил отписатся)
Свет стал напорядок лучше - даже не ожидал что стандартная СССР лампочка м.б. такой яркой)))
А на днях влупил ксенон - в закрытом гараже видно как днем;)

[Roman 13]

Рома, ти що, читати розучився? (жаль ще смайлика з козою немає )

Из-за недостаточной мощности генератора, решил установить на свой мот АКБ.

Установил давно, вот решил отписатся)
Свет стал напорядок лучше - даже не ожидал что стандартная СССР лампочка м.б. такой яркой)))
А на днях влупил ксенон - в закрытом гараже видно как днем;)

ну может і лутше -свет......ну але стільки гімарою з установкою аккумулятора-нахрен нужно .

[Roman 13]

Рома, ти що, читати розучився? (жаль ще смайлика з козою немає )

Из-за недостаточной мощности генератора, решил установить на свой мот АКБ.

Установил давно, вот решил отписатся)
Свет стал напорядок лучше - даже не ожидал что стандартная СССР лампочка м.б. такой яркой)))
А на днях влупил ксенон - в закрытом гараже видно как днем;)

ну может і лутше -свет......ну але стільки гімарою з установкою аккумулятора-нахрен нужно .

[Андрей 96]

ОТ НА ......ХУЯ козє баян...для чого ставити аккумулятор -внятно поясніть.

Что бы на ИЖака быть похожим себе на Восход ставлю,чтоб магнитолу потом приколхозить.

[Roman 13]

ОТ НА ......ХУЯ козє баян...для чого ставити аккумулятор -внятно поясніть.

Что бы на ИЖака быть похожим себе на Восход ставлю,чтоб магнитолу потом приколхозить.

Н.....на магнетолу!!!!!!

[XedoX]

ну але стільки гімарою з установкою аккумулятора-нахрен нужно .

А проблем то:
собрать схему, при наличии элементов, с протравкой платы - часа 2 макс
закинуть это дело в левый бардачок, и прокинуть провод - минут 10?

Roman 13, а на будущее: нечего сказать по теме - не разводи дискусии в чужих темах

[Андрей 96]

Roman 13, а на будущее: нечего сказать по теме - не разводи дискусии в чужих темах

О да Romanыч очень уважает это дело! Клонирование,двойное цитирование,тролинг и срач с руганью наводить.
