Переходной фланец для генератора 638

[Вованыч]

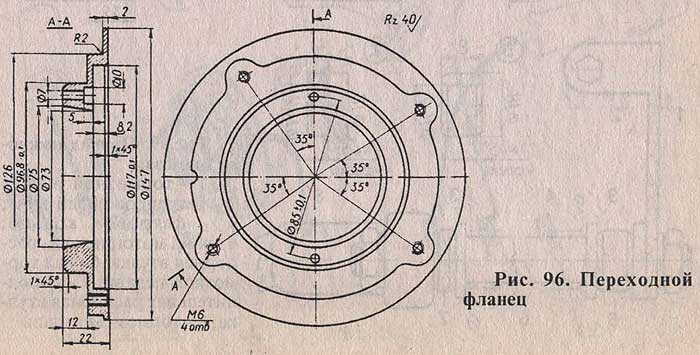

Кто ставил генератор от 638 на 634 Яву-подскажите этот чертеж переходного фланца правильный или на нем есть ошибки ? Встречал инфу что есть ошибка но какая ошибка ?

[Макс16]

спроси у Влада, он вродь ставил

[Dimka]

Одно отверстие для крепления генератора не совпадает.

[Вованыч]

Может токарю дать генератор чтобы он промерял перед тем как делать?

[Aramis]

Я у Артема чертеж брал, вот там таки были ошибки, на этом вроде все правильно. Дима ты уверен что здесь ошибка?

[Вованыч]

вот там таки были ошибкт, на этом вроде все правильно.

Выложи чертеж для сравнения.

[Aramis]

http://aramis13.users.photofile.ru/phot ... 961450.jpg
