Переделка генератора Минск

[Ivan999]

Будет ли рабочая такая схема? Катушки зажигания и освещения разделены, но после реле они получается принимают одну массу и смысла их разделять нет. Есть возможность не подключения провода к массе с катушек зажигания, а только подвод их к коммутатору. Коммутатор будет с китайца. Немного не догоняю как будет правильнее

[Aleks1978]

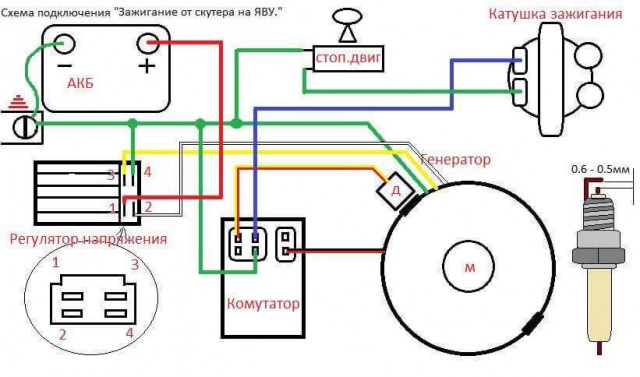

от тобі схема підключення сді на яву. розбирайся.
по суті катушці пофіг як ти її підключіш. аби полюси не переплутав.

[Aleks1978]

мінський генератор це сді радянської конструкції. тож не парся дуже.
СКУТЕРНИЙ КОМУТАТОР +СКУТЕРНИЙ ДАТЧІК !!!

[USS]

Будет ли рабочая такая схема?

Спочатку поясни, будьласка, куди маєш намір застосувати генератор з мінська та китайський комутатор? На мінск?

[Aleks1978]

судячі з усього ставитиме на мінск.

[Ivan999]

Будет ли рабочая такая схема?

Спочатку поясни, будьласка, куди маєш намір застосувати генератор з мінська та китайський комутатор? На мінск?

Буду ставить его на минск. На фото видно что катушки зажигания отдельно от катушек освещения. С катушек освещения пойдут два провода на реле регулятор, после реле один на акум, другой на массу, получается это уже будет постоянка. А с катушек зажигания получается тоже два провода один на клемму питания коммута другой получается "масса" мне ее кидать на общую или сделать отдельно? Т.е. только к комуту подвести.
Да, с глушилкой я так понял неправильно нарисовано но это уже другое.
В стоке по схеме один провод от катушек подведён на массу к катушкам освещения, вот я его отсоеденил что бы они были раздельно но если я его брошу на массу, то та масса что после реле будет с этой замыкается и мне кажется это как то неправильно.
Объяснил как смог, может я как то не правильно себе это все представляю.

[USS]

Буду ставить его на минск.

Який саме генератор? Маркування на ньому є? Наскільки я уявляю всю ту кухню, простіше взяти стоковий БКС та відповідний генератор. Чім китайський комутатор привабливіше? Він шо, просто є,а мінського нема?

[Aleks1978]

в мене бкс у коробці лежить. треба?

[Aleks1978]

навіщо на мінчаку скутерну приблуду ставити?
щє випускають бкс,наприклад фірма "совек",та й у людей на руках вони є. я писав вищє що маю новий у коробці то ж звертайся.як тільки зможу то надішлю (з березня в село до нас нічого не їздить) карантин.
а якщо хочеш акб припасувати. то до вихідних клем 2 або 3 там де виходить стабілізована напруга підключі діодний міст (їх добіса різних продаєтьця в радіо\електро товарах) а після мосту акб. буде кращє скутерного. реле стабілізації напруги в бкс= реле регулятор напруги .

[Ivan999]

Буду ставить его на минск.

Який саме генератор? Маркування на ньому є? Наскільки я уявляю всю ту кухню, простіше взяти стоковий БКС та відповідний генератор. Чім китайський комутатор привабливіше? Він шо, просто є,а мінського нема?

Генер 65ват 12 вольт, 43 37011. Є в мене комут стоковий, але китайський зі скутера все таки більш сучасний і не думаю що буде гірше адже розрахований на роботу на більших обертах без збоїв.

[Aleks1978]

Буду ставить его на минск.

Який саме генератор? Маркування на ньому є? Наскільки я уявляю всю ту кухню, простіше взяти стоковий БКС та відповідний генератор. Чім китайський комутатор привабливіше? Він шо, просто є,а мінського нема?

Генер 65ват 12 вольт, 43 37011. Є в мене комут стоковий, але китайський зі скутера все таки більш сучасний і не думаю що буде гірше адже розрахований на роботу на більших обертах без збоїв.

ОФІГЕТЬ !
любий друже,не чуди. скутерний комутатор для запалення за схемою такий самий як мінчаковський. в деяких щось типу фуоз добавлено,але.... єдине що,то в комутатор на світло китайці діодний міст поставили і на виході маємо вічний + це тобі вигода тільки з акб.
вищє вже я писав.
тож не мороч голови собі. бо я думав ти на скутерне дивишся бо із запами вила.
п\с я не відмовляю

[Ivan999]

Всем спасибо, тема закрыта

[Aleks1978]

шо! всьо?! а пагаваріть !? ;( май совість,карантин надворі. тож це хоч якась розвага
на чім порішив? рідне чі скутерне?

[Ivan999]

шо! всьо?! а пагаваріть !? ;( май совість,карантин надворі. тож це хоч якась розвага
на чім порішив? рідне чі скутерне?

Буду скутерне ставить, незнаю тільки як датчик поставити, чі й стоковий підійде, цього не знаю. Бачив відео як люди роблять то ж повинно працювати. Ну то до запалення мені ще довго, я з нуля збираю, а запчастини зараз не купити.
