Размеры заднего брызговика Ява 634.7 или 638.5

[IgorAch]

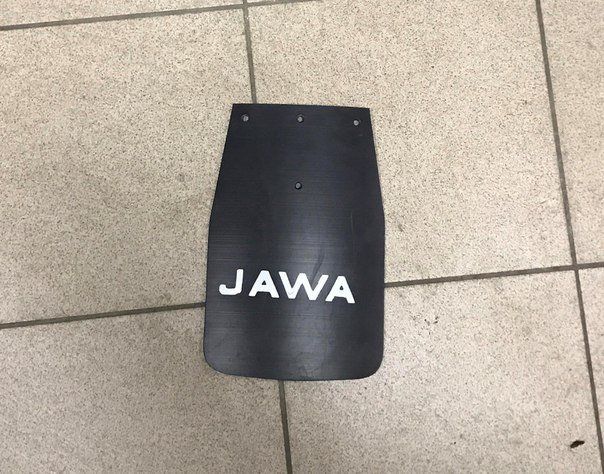

Друзья, может, у кого есть в гараже задний брызговик на яву 634.7 или 638.5 просьба снять размеры (высота/ширина/конусность верхней части/отверстия крепления брызговика и катафота). Новые сейчас для данной модели не найти, постараюсь изготовить самостоятельно. За чертеж буду благодарен. Может, кто продает готов купить за разумные деньги. Фото как пример.

[Aleks1978]

цікаво,а який розмір керамічної плитки на фото.???????

[assistant]

А кто сказал что новых их нет? Гугл находит с полоборота

[IgorAch]

А кто сказал что новых их нет? Гугл находит с полоборота

В Украине я не нашел. Есть несколько вариантов бу на olx, но их цена около 500 грн.

[Aleks1978]

забий ти на той бризговик. або скористайся формулою на яку я тобі маякнув.=якщо ти знаєш розмір плитки на фото. то легко зможеш вирахувати розмір того бризговика що лежить на плитці,що на фото.

[Aleks1978]

в мене на колясці начє є. якщо цілий то я тобі його подарую.
варіант 1 https://motozip.com.ua/product/bryzgovi ... 3kEALw_wcB
варіант 2 https://jawa-zapchasti.ua.market/produc ... -jawa.html
варіант 3 https://motozilla.com.ua/category/bryzgoviki/_ЯВА/

[IgorAch]

в мене на колясці начє є. якщо цілий то я тобі його подарую.
варіант 1 https://motozip.com.ua/product/bryzgovi ... 3kEALw_wcB
варіант 2 https://jawa-zapchasti.ua.market/produc ... -jawa.html
варіант 3 https://motozilla.com.ua/category/bryzgoviki/_ЯВА/

Если найдете, дайте размеры, возможно, кому то из форумчан эта информация поможет в будущем. У меня сейчас установлен брызговик от 640 Явы (узкий и длинный) планирую взять от новый от 638 и подогнать под размеры, с которыми надеюсь, помогут форумчане.

[assistant]

Валяется у меня новый, если не горит инапомнишь в декабре, то подгоню

[Vadka]

Ось, тримай. Колись такий малюнок був на Яваолді, але я його не знайшов, тож обвів бризговик на зошиті в клітинку. Думаю по клітинкам всі розміри визначиш сам.

[IgorAch]

Vadka, огромное спасибо за рисунок.

[IgorAch]

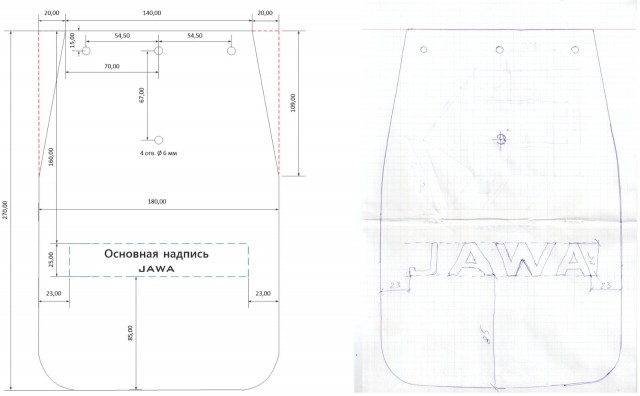

Я перенес размеры на чертеж, все должно совпадать, но если есть возможность лучше проверить с оригиналом. Красной линией указана доработка брызговика от модели 638 для модели 634.5 и 638.5 Всем спасибо за помощь.

[Aleks1978]

в мене на колясці бризговик велорекс. пошарпаний добре. навряд чі мірки вийдуть.та й бачушо камради вже знайшли розміри.

[Александр77]

в мене на колясці начє є. якщо цілий то я тобі його подарую.
варіант 1 https://motozip.com.ua/product/bryzgovi ... 3kEALw_wcB
варіант 2 https://jawa-zapchasti.ua.market/produc ... -jawa.html
варіант 3 https://motozilla.com.ua/category/bryzgoviki/_ЯВА/

Камради, будьласка магазин МОТОЗІЛА не користуйте, жалюгідні потвори присилали не якісний товар, або взагалі не додавали по списку ( випадок не поодинокий)

[Aleks1978]

Александр77,дякую за попередження.

[route 66]

Я перенес размеры на чертеж, все должно совпадать, но если есть возможность лучше проверить с оригиналом. Красной линией указана доработка брызговика от модели 638 для модели 634.5 и 638.5 Всем спасибо за помощь.

Я ставил такой брызговик ничего не обрезая, он нормально становится
