[Никòла]

...пружина, возвращающая лапку тормоза на место ...

А что это за пружина?

[archerix]

от Явы конечно!

Оно верно, конечно, но мне бы больше хотелось найти аналог от газели, или, скажем, от москвича

Как родная может растянуться,если она на растяжение работает?

Не подумал Хотя растянуться со временем все равно может, пусть и не в такой степени.
Просто мне она показалось довольно слабой. Работать работает как для тормоза, но концевик имеет нехилое усилие и захотелось ее усилить на всякий случай

[archerix]

А что это за пружина?

К нижней части "коромысла", к которому крепятся тросики жабки и самого тормоза, подсоединена пружина. У меня она просто зацеплена другим концом за водительскую подножку, х.з., правильно это или нет, от предшественников так досталось

[Vitaha_N]

А что это за пружина?

К нижней части "коромысла", к которому крепятся тросики жабки и самого тормоза, подсоединена пружина.

Нету там такой пружины и не должно быть. Раз уж тормоза подвергались "колхозингу" то либо фантазируй на эту тему дальше либо, сделай как должно быть в стоке. Последний вариант, судя по всему тебе не интересен

[Jataw]

вообще-то я имел ввиду пружину на заднем тормозном барабане...одним концом она цепляется за тормозной рычаг,другим вставляется в сам барабан...в барабане есть для пружины аж три отверстия!Подумай для чего...Переставляешь в другую дюрочку(против часовой стрелки),натягиваешь рычаг,регулируешь тормоза и все дела!У меня кроме этой пружины больше никакой нет и всё путём,не первые колодки стерлись))

[archerix]

Видимо, предшественники решили усовершенствовать систему Что нам замшелые чехи, мы за свободу творчества

[Chezara]

можна туда поставить пружину с вилки сцепления от любой модели ваза 2101-07

[Ан.Дрей]

А что это за пружина?

К нижней части "коромысла", к которому крепятся тросики жабки и самого тормоза, подсоединена пружина. У меня она просто зацеплена другим концом за водительскую подножку, х.з., правильно это или нет, от предшественников так досталось

у меня не за подношку зацеплена , а за шайбу болта который крышку картера прикручен ...( так же от предыдущего хозяина так досталось ..)
как по мне она мне там не мешает .

[archerix]

Да мне тоже в принципе Работает такая система нормально, лапку возвращает исправно, что еще от нее надо. Хотя из чисто научного любопытства надо будет разобраться, что там чехи замудрили на заводе

[archerix]

Подумав, сделал жабку еще проще - весело, задорно и в актуальной цветовой гамме

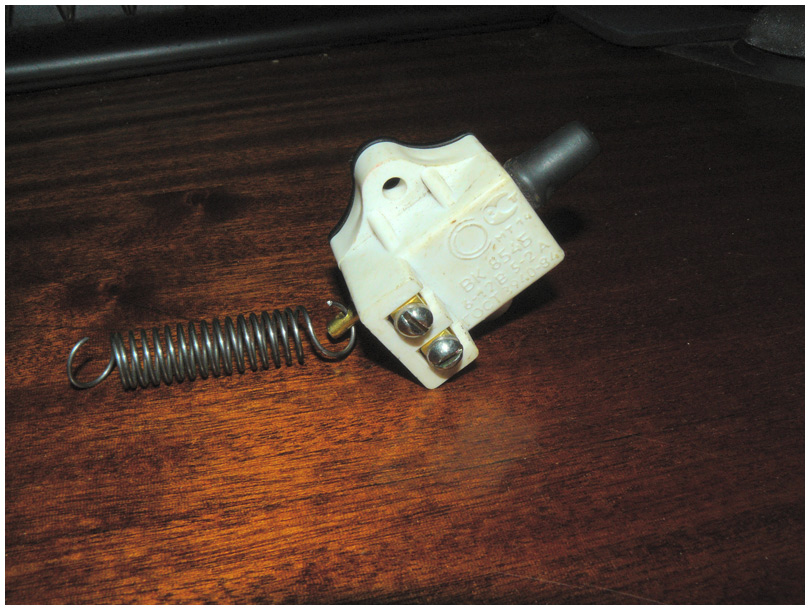

Ну, это пока так, временная мера - мне тут одну интересную штуку подогнали, попробую на ее основе сделать выключатель стопа. Выглядит куда солиднее родной

[Vitaha_N]

из чисто научного любопытства надо будет разобраться, что там чехи замудрили на заводе

Чехи как раз ничего не мудрили, это твои предшественники намудрили Просто НЕТУ там этой пружины и всё, не нужна она. На исправном мотоцикле достаточно усилия от спиральной пружины на тормозном рычаге чтобы лапка замечательно возвращалась назад. А вот когда не возвращается и лень искать причину то начинается время "усовершенствований", у кого насколько хватит фантазии А нижняя дырка в упоминаемом "коромысле" вообще то нужна для троса колясочного тормоза, в случае если мот в колясочном варианте

[Ан.Дрей]

Подумав, сделал жабку еще проще - весело, задорно и в актуальной цветовой гамме

Ну, это пока так, временная мера - мне тут одну интересную штуку подогнали, попробую на ее основе сделать выключатель стопа. Выглядит куда солиднее родной

у меня тоже с этой родной "лягушкой" нюансы были -работала через раз , пошол по длиному пути ...пришлось сделать схему управления стоп-сигналом , за то теперь работает как "часики"
фото выложу чуть поже.

[archerix]

Походу самая простая схема - если размеры позволят, тупо пришурупить белую жабку на пару саморезов по металлу, а пружинку закинуть в дырку для регулировочного болта

[MAXDZ]

У меня жабка от переднего рычага тормоза (на отжатие) и от заднего (сжатие) электрические, проблем нет, не нужно там велосипед выдумывать.

[archerix]

Ну дык это практически то же самое Единственное, беспокоит способность этого выключателя переносить грязь и воду. Белая жабка вроде, как говорят, более-менее герметизирована.

[Ан.Дрей]

как и обещал , выкладываю свою конструкцию
схема не моя , "слизал " вот здесь
http://radiokot.ru/forum/viewtopic.php? ... &start=100

[archerix]

По фотке, честно говоря, малопонятно, но ссылка впечатляет Это, собственно, примерно то, что я спервоначалу измыслил, только еще несколько сложнее?

З.Ы. Я тут подумал, а что если движение коромысла отслеживать оптическим датчиком?

[Ан.Дрей]

попробую на пальцах обяснить ,
беру болт 5мм, в нем делаю сквозное отверстие 3 мм ,
в болт 5мм через текстолитовую шайбу ещо один болт 2.5мм -к нему припаиваю провод , который протягиваю в раму , когда коромысло упирается в шляпку болта 3мм через него протикает (-12в) и поступает на вход транзистора и управляет реле .
понимаю что очень " закручено " , но работает отлично , самое главное что все спрятано акуратно и ничего не видно .... нет никаких тросиков и "лягушек" .

[oleksa]

То есть купить нормальную жабку это вообще не вариант .

Только оптика.

[archerix]

То есть купить нормальную жабку это вообще не вариант

А мы не ищем легких путей

[Jataw]

лучше б искали их-больше б за рулем время проводили,а не в фантазиях...

[Ан.Дрей]

лучше б искали их-больше б за рулем время проводили,а не в фантазиях...

я, не фантазировал , а сделал как мне более удобно ... с другой стороны, я по профессии электронщик -для меня это не стоило труда сделать...( мои затраты около 30 грн) за 30 грн оригинального троса не купиш !
то что за рулем мало времени провожу это уже другая история , лет десять назад я за сезон накатывал по 10 тыс .,

[lelik]

Special for Vasiliy
что сегодня я решил из "жабкой" - нашел кусок нерж стали 3мм толщиной - похудожествовал немного...просверлил 2 отверстия, потом все это дело заболгарил-обточил - получился упор для тросика похож на заводской прорезь для вытаскивания тросика не делал - что бы не потерять случайно эту железку.
В целом получилось весьма функционально. правда пару часов потратил на изготовления упора и собственно сопряжения жабки с тросиком. Пружина на жабке от кулисы - правда заметил что она немного слабовата.

[Jataw]

Раз не фантазии,тогда жду решение с оптикой))

[archerix]

лучше б искали их-больше б за рулем время проводили,а не в фантазиях...

Проводить как можно больше времени за рулем - это какая-то самоцель? В жизни полно других интересных занятий
