Разновидность КПП Ижей

[Андрейка 634-5-1980]

Доброго времени суток!

Уважаемые знатоки Ижей,нужен ваш совет!
Тут собираюсь корзину ставить Явовскую на Иж П3 (опыт был,на 49м,уже есть один мот с такой доработкой ), но не помню, какой шлиц на первичном валу,мелкий или крупный?
-Тоесть нужны по факту, на каких мото были мелкие шлицы на первичном валу, а на каких крупные.
-Так же интересует,с какой модели мотоциклов пошла двухрядная цепь?
-ведущая звезда Юпитера и Планеты (на КВ) взаимозаменяема?Разница в сколько зубов?Корзины одинаковы?

Ну пока все)С Ижами так тесно не работал раньше,литература такими данными не распологает.Или может не то читал)


Спасибо за помощь)

[USS]

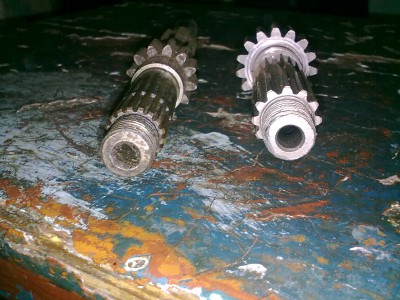

Корзини на їжах одно та дву циліндрових різні, не взаємнозамінні, це пов'язано з самою будовою картера, ведучі зірки (на КВ) також різні по конусу цапфи може підійдуть але кількість зубів різна, не стане по довжині моторний ланцюг на різні комплекти корзина- ведуча зірка, однорядний ланцюг був тільки на 49їжу всі наступні моделі, що планети ,що юпітери мають двухрядний,на більш новіших моделях щей підсилений широкий, під який відповідно йдуть широка корзинка та ведуча зірка кол.вала. Дрібний шліц на первинному валі був у 49 та 56го їжа та корзинка на втулці без підшипника.

[Андрейка 634-5-1980]

спасибо за лаконичный ответ.
Вскоре поставлю корзину с Явы на Иж, будут фото, с подробностями, а пока стягиваю детали)

[USS]

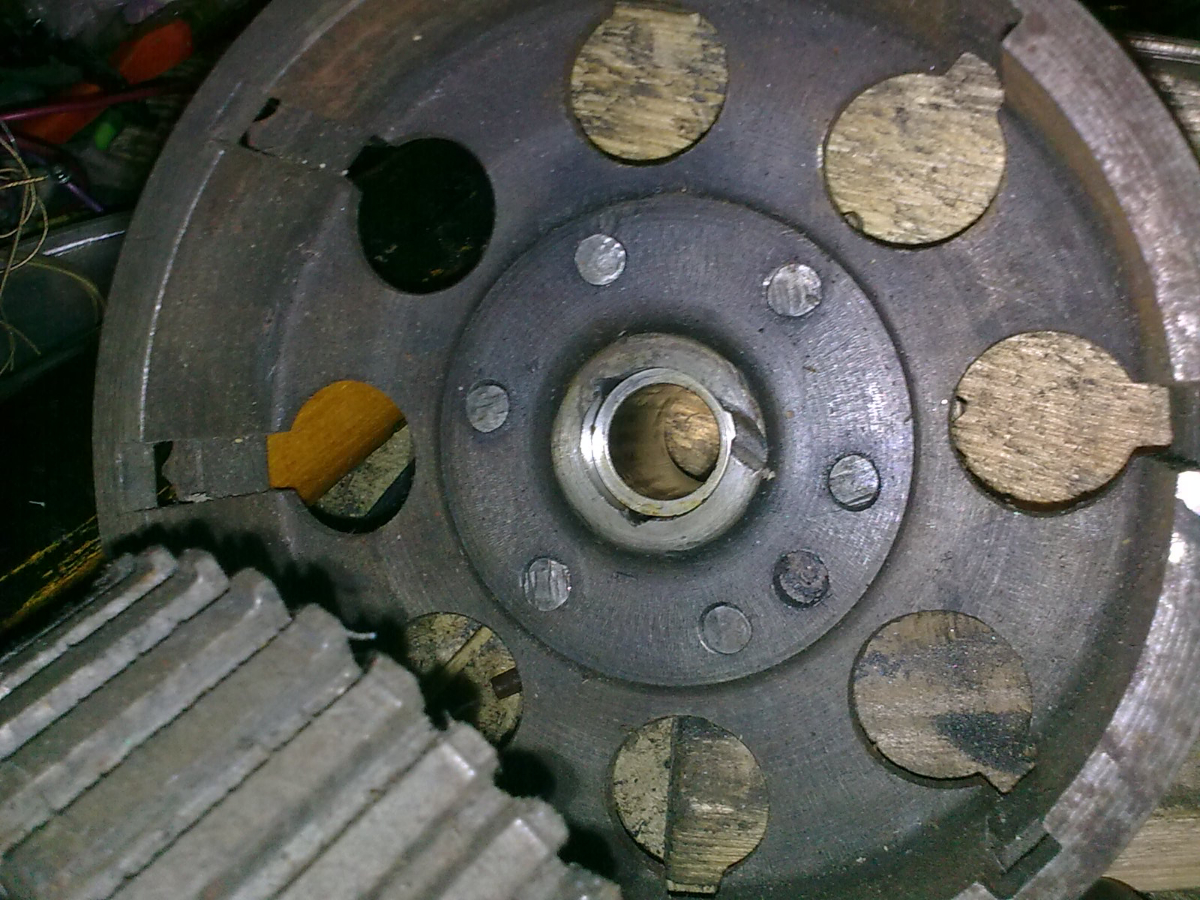

Цікаво, бо їжаківське зчеплення, незважаючи на наявність підшипника у корзині та доволі великий діаметр дисків, мяко кажучи -лайно, яке нормально не піддається налаштуванню та глюче постійно. Як буде з ланцюгом? Який ставитимеш?

[JUK]

Щоб зчеплення на iжу не було лайном - став такi диски

[USS]

Ти ставив? Допомогло?

[Андрейка 634-5-1980]

Цікаво, бо їжаківське зчеплення, незважаючи на наявність підшипника у корзині та доволі великий діаметр дисків, мяко кажучи -лайно, яке нормально не піддається налаштуванню та глюче постійно. Як буде з ланцюгом? Який ставитимеш?

Осталось выяснить какой шлиц на корзине у меня, и какой у П3,так как буду делать 2 комплекта сразу.
Цепь будет Явская удлиненная, или Вазовская.
Сейчас токарные работы нужно доделать,пока не до них.Да и вскрыть крышку у себя на Иже,посмотреть шлицы)

[vora]

USS, если руки растут не оттуда откуда надо, тогда это уже лайно.

[USS]

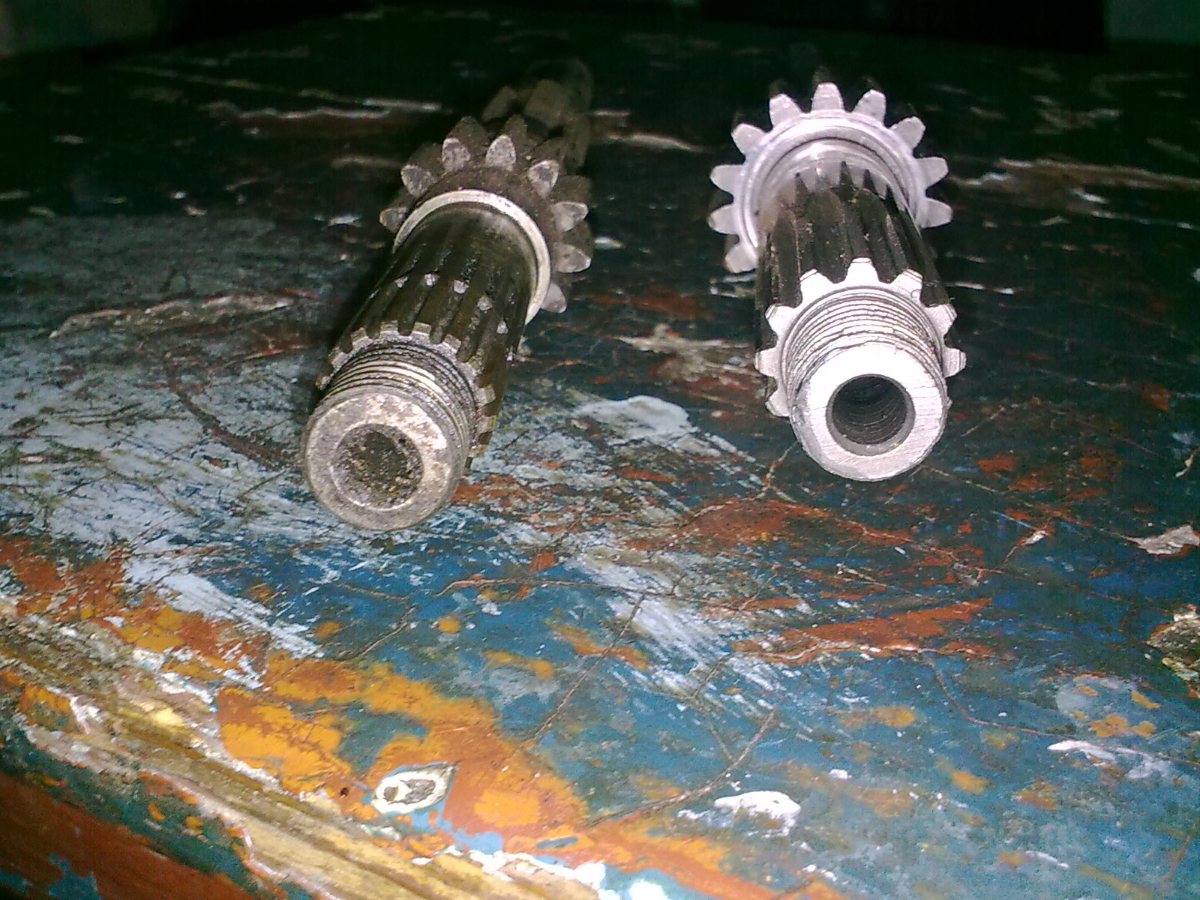

vora, руки, а вірніше мізки, виросли не звідтіля вже давно у конструкторів даної техніки і надалі це НЕ ОБГОВОРЮЄТЬСЯ! Андрійко, якщо двигун встановлений на твоїй планеті рідний то шліц може бути як на лівому валу з мого фото, а втім розбереш побачиш, що там, не слабувато буде явівський ланцюг?

[Андрейка 634-5-1980]

vora, руки, а вірніше мізки, виросли не звідтіля вже давно у конструкторів даної техніки і надалі це НЕ ОБГОВОРЮЄТЬСЯ! Андрійко, якщо двигун встановлений на твоїй планеті рідний то шліц може бути як на лівому валу з мого фото, а втім розбереш побачиш, що там, не слабувато буде явівський ланцюг?

А чому слабуватий?Я думаю що вистачить з головою його.
Явівський ланцюг треба доклепувати,що не є добре,буде два з"єднання.А от Вазівський ланцюг і по кроку такий та клепати раз потрібно,і в наявності є такий.
Та і не так вже багато потужності в планети щоб ланцюгу щось зробилось))))

[USS]

Враховуючи, що навідь рідний фірмовий ланцюжок з яви розрахований не більше ніж на 10 тис. км. плюс, таки потужності у планети вистачає та більша маса самого мотика, також передача на колесо шліцева на пряму, немає гумового демпфера то міняти його прийдеться часто бо при провисанні швидко з'їсть зуби на корзинці. Звичайно на ваз чи москвич цепка буде коштувати дешевше за той самий, що продають тіпо на яву, клепай скільки завгодно, та міняй. Ідея взагалі цікава. Роби та звітуй ,що вийшло, успіхів.

[JUK]

Ти ставив? Допомогло?

Якщо б я не ставив - я б не радив , стоiть з 2006 року , як тiльки но вони з,явились у продожi . Звiсно ж допомогло .

[USS]

JUK Ок! Буде можливість встановлю такі, подивлюсь, що вийде.

[Андрейка 634-5-1980]

вчера снимал корзину на своем иже - шлиц под барабан крупный.
Сняты размеры с ижевской корзины - надо обмерять Явскую и устанавливать,предварительно выточив все необходимые детали.
На вал с мелким шлицом установка сцепления с Явы гораздо проще)

[Андрейка 634-5-1980]

Привет всем!
Нужна подсказка!

Одинаковы ли секторы переключателей Иж 56 и Иж 49, а именно по длинне валика на ручное переключение?

[Андрейка 634-5-1980]

Рубрика "Сам спросил - сам отвечаю"

Отличаются.
У Иж 49 длинна валика 61мм;
У Иж 56 длинна валика 101мм;
Детали не взаимозаменяемы.
