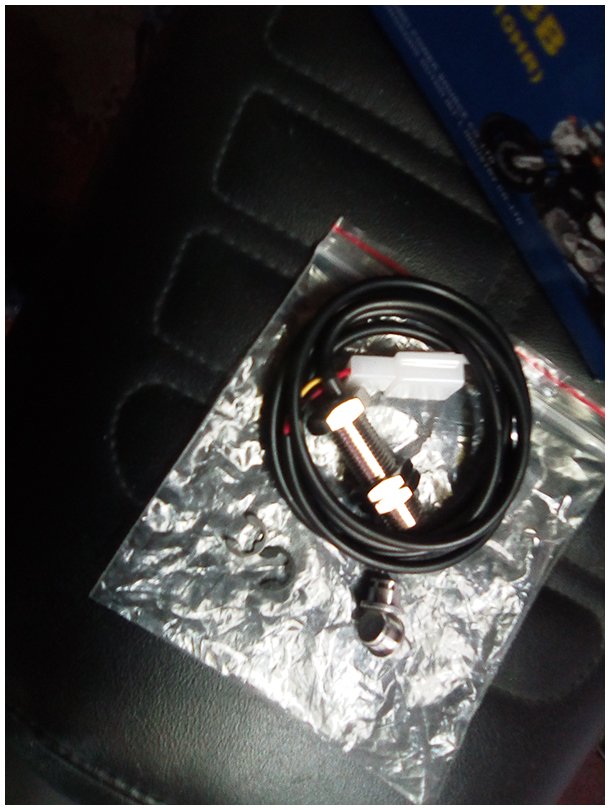

Поприкидывал в гараже, как крепить датчики. С датчиками градусника все понятно, а вот с магнитным на колесо есть вопросы. К приборке прилагалось такое вот. Сам датчик присобачить несложно за металлическую скобку, а вот с магнитами вопрос.

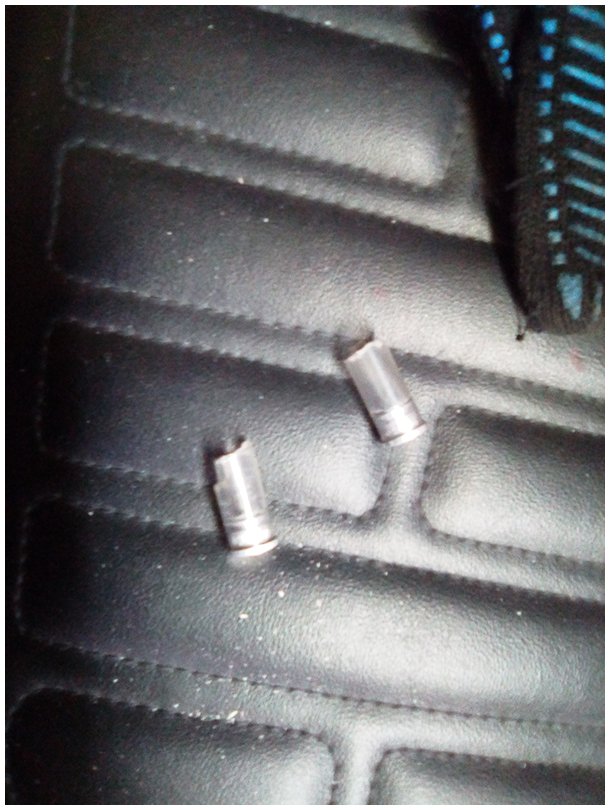

Напрягши моск, догадался, что эти магнитики предназначены для крепления на тормозные диски - видимо, делается дырочка (или подходит готовая?), вставляется магнит и защелкивается стопорное кольцо. Правда, задумался, почему их два. Один запасной? Ставят два рядом для усиления сигнала или ставят напротив друг друга чтобы два раза за оборот колеса срабатывало?

Пока пришло в голову два варианта. Сложный - взять толстый болт, высверлить середину, вклеить туда магнит и широкими шайбами прихватить к спицам. Правда, есть сомнение, что я его высверлю аккуратно ручной дрелью. Да и тяжеловатая конструкция на спицах выйдет.

Кондовый вариант - сделать на спицах "пакетик" из жести, просверлить в нем дырку и вставить туда магнит, как в тормозной диск. Для надежности в пакетик можно накапать клея

[archerix]

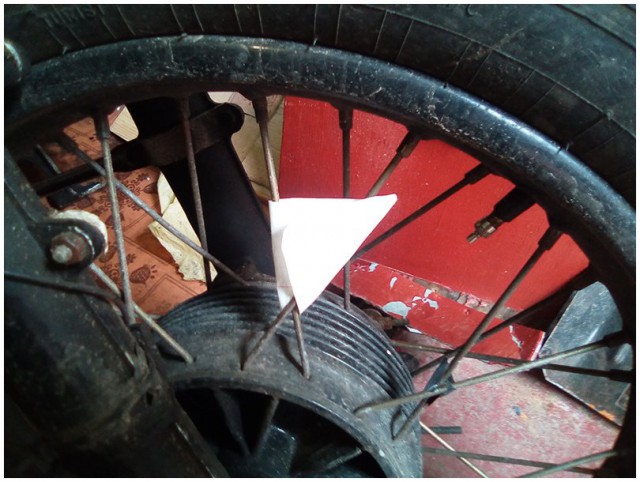

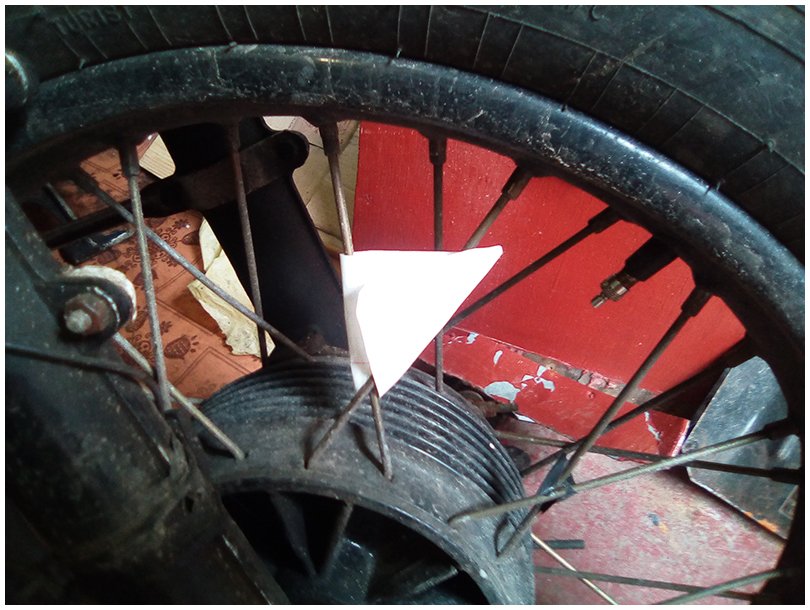

А может, тупо заполнить плавким клеем отот небольшой треугольник в ступице, что на фото возле пера, и вдавить туда магнит?

[Александр77]

Василий ты плохо слушаешь подсказки, выше в теме есть видео где все расказано и про колличество магнитов и про настройку (но!!!) там не все так однозначно (даже сторона магнита, как говорят имеет значение,) я пошел по другому пути закрепил магниты на заднем колесе, просто вклеял на епокситку

вот так я закрепил датчик

я уже писал выше что гемор с настройкой там будет ибо есть как минимум два вида таких приборок и настройка у них разная (но может тебе и повезло) у меня на двух таких контакты на шлефе пришлось менять (тоесть оно не стыковалось) колличество магнитов указываеш в настройках приборки (чем больше тем точнее, так говорят) провода очень хлипкие если ставить на вилку - я думаю сламаются (ибо сопромат) так что запасись терпением - удачи

[archerix]

Ну чего сразу сломаются - куда более хлипкий велоспидометр исправно работает на вилке уже не первый год

[Александр77]

та я ж не против (но меня терзают смутные сомнения)

[archerix]

Ну, жизнь покажет - не попробовав, не узнаешь

[archerix]

колличество магнитов указываеш в настройках приборки (чем больше тем точнее, так говорят)

Так их ставят все же кучей или "по окружности" колеса?

Насчет заднего колеса интересно, я об этом даже не думал. Надо прикинуть.

[Александр77]

ну конечно по окружности, подели пополам

[Александр77]

там еще и с тахометром могут быть приколы

[archerix]

С приколами разберемся, юмор я люблю


Кстати, удивительная история с этим ветровиком Я не отказался от мысли его покупки, правда, в ходе дальнейших поисков захотелось попробовать другую модель. Заказал вроде у одних - сутки молчали, потом ответили, внезапно оказалось, что ветровики закончились, надо везти под заказ и ждать. Заказал у других - те уже несколько дней молчат как партизаны, вообще никакой реакции. Только сообщение пришло, мол, спасибо за ваш заказ. Заказал третьим. Позвонили через день, что у них на складе случился пожар и отгрузка товаров в ближайшее время отменяется. Это чего за несудьбина?

[archerix]

Может, не париться и купить магниты отдельно - вряд ли есть к ним какие-то особые требования. Типа таких, к примеру.
https://neodimoviy-magnit.com.ua/buy/ne ... o-10-5h2mm
За дырочку их будет легко пришурупить хоть к спицам, хоть куда.

[Jawaval]

Там в комлекте были даны магниты—с ними то хоть работать должно. А это, имхо выброшенные деньги. Мало верится что за 3.50 можно купить настоящий неодим.

[archerix]

Вот еще интересный формфактор с точки зрения монтажа
https://neodimoviy-magnit.com.ua/buy/ne ... vkoj-357mm

Пока постараюсь как-то приколхозить магнит из комплекта, а на будущее вообще надо подумать. Из чтения обсуждений сложилось очучение, что для точности показаний магнитов желательно вообще штуки четыре поставить

[KSV]

Пройдись по мастерским моб телов, там магнитов с динамиков хоч задом жуй, я таких динамиков штук 50 взял, на все случаи жизни есть, и они неодимовые.

[archerix]

Только наш базар, на котором сосредоточены эти мастерские и пара ларьков с радиодеталями, зачем-то закрыли Кстати, о радиодеталях - никто не знает готового решения типа релюшки, которая пропускает ток только в заданном диапазоне напряжения?

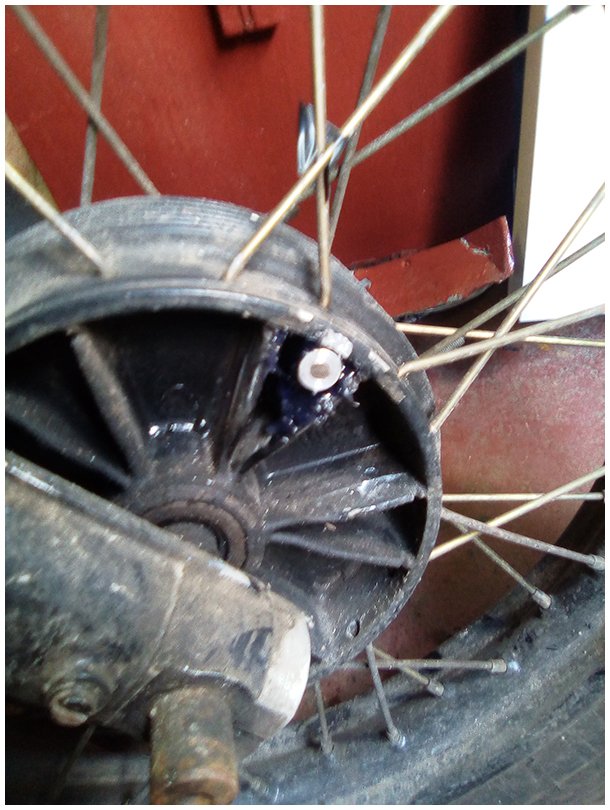

Поковырялись с ребенком в гараже, так и сяк прикидывали крепление магнитов на спицы - в конце концов большинством голосов решили не запариваться и вколупали их на плавкий клей в ступицу Чтобы не сильно греть, предварительно вклеили их в пластиковые трубочки. Ну а чего, если заполнить клеем весь отсек и подровнять лишнее, будет даже симпатично, хотя кто их там рассмотрит. Опять же спицы стоят не особо симметрично, в отличие от перегородок в ступице. После застывания проверили, магниты магнитить хуже не стали.

[kozyr]

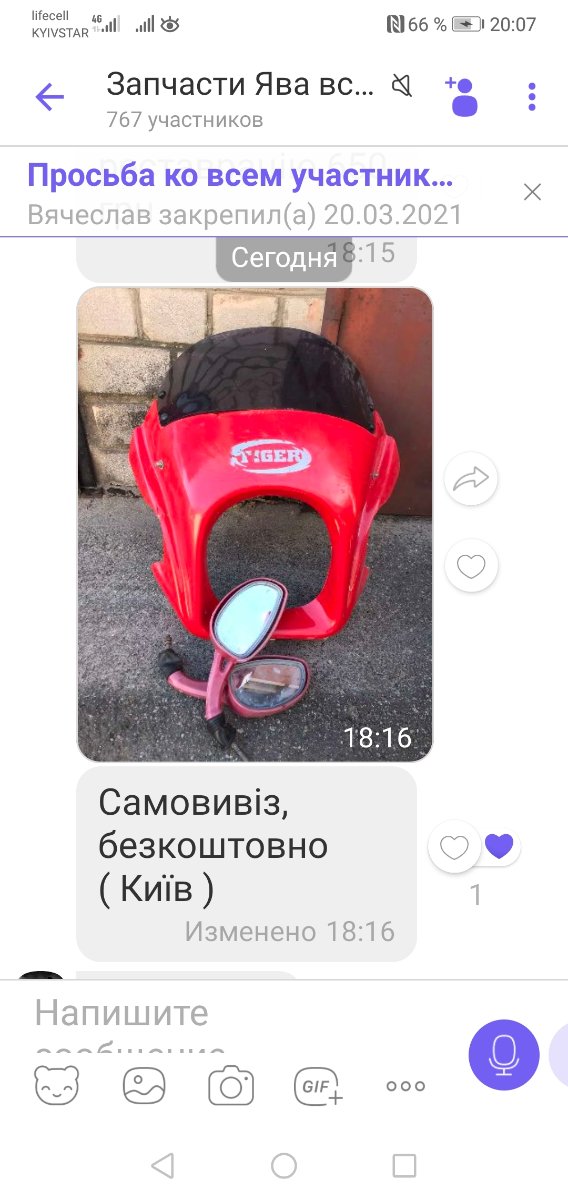

Привет. Не знаю купил или нет.
Если нет, то вот тебе инфа!

[archerix]

Спасибо, я уже заказал. И не такой - хочу попробовать EVO А Тигер починю на досуге.

[Jawaval]

Только наш базар, на котором сосредоточены эти мастерские и пара ларьков с радиодеталями, зачем-то закрыли Кстати, о радиодеталях - никто не знает готового решения типа релюшки, которая пропускает ток только в заданном диапазоне напряжения?


Поковырялись с ребенком в гараже, так и сяк прикидывали крепление магнитов на спицы - в конце концов большинством голосов решили не запариваться и вколупали их на плавкий клей в ступицу Чтобы не сильно греть, предварительно вклеили их в пластиковые трубочки. Ну а чего, если заполнить клеем весь отсек и подровнять лишнее, будет даже симпатично, хотя кто их там рассмотрит. Опять же спицы стоят не особо симметрично, в отличие от перегородок в ступице. После застывания проверили, магниты магнитить хуже не стали.



Ток в заданном диапазоне напряжения это реле-регулятор. Или по его принципу с адаптированной под нужное напряжение схемой—это фиксированные, неизменяемые пределы напряжений. Или обычный вольтконтроль сети 220 где пределы (нижнее напряжение и верхнее напряжение) программируют вручную. Тут тоже в теории можно адаптировать схему под нужное напряжение, не обязательно 220.

[kozyr]

Блин Вася как ты любишь всё усложнять и на сухом делать грязь.
У меня стоит электронный спидометр от Сирка с таким датчиком и магнитом.
Фото нет есть видео моего монтажа, но как его загрузить не знаю.
Скинь номер, я тебе в вайбере или в телеге все покажу!
Там роботы на пять минут.
И стоит у меня на передке.

[archerix]

Так уже все сделали С креплением самого датчика никаких вопросов нет, просто металлическая скобка на перо

[archerix]

Ток в заданном диапазоне напряжения это реле-регулятор. Или по его принципу с адаптированной под нужное напряжение схемой—это фиксированные, неизменяемые пределы напряжений. Или обычный вольтконтроль сети 220 где пределы (нижнее напряжение и верхнее напряжение) программируют вручную. Тут тоже в теории можно адаптировать схему под нужное напряжение, не обязательно 220.

У меня всю жизнь были проблемы с лампой генератора, которая показывала х.з. что. Вот сейчас мне подумалось, что если подключить ее к питанию, а в разрыв провода поставить некую штуку, которая пропускает (или лучше не пропускает) ток в заданном диапазоне, скажем 12-15В, то это будет работать как надо

Нечто подобное я вроде уже нарыл, продаются готовые копеечные по цене реле для контроля зарядки аккумулятора. Мне показалось, что оно так и работает, причем уже в нужном диапазоне напряжения. Только они пропускают ток - то есть когда все путем, лампа будет гореть, а лучше бы наоборот

[kozyr]

Так уже все сделали С креплением самого датчика никаких вопросов нет, просто металлическая скобка на перо

Я про крепление магнита!

[archerix]

Так тоже вроде нормально закрепили, но интересно будет посмотреть и другие варианты

[Jawaval]

А может все-таки разобраться почему лампа генератора показывает х.з что? Она же там не для красоты

[archerix]

Настоящие герои не ищут легких путей

Она у меня горит все время, судя по всему, просто воткнута в сеть.
